Fuse Assignment Of Pre-Fuse Box In Interior Compartment On Passenger's Side - GF54.15-P-1256-11GN
MODEL 166 as of model year 2016
MODEL 292

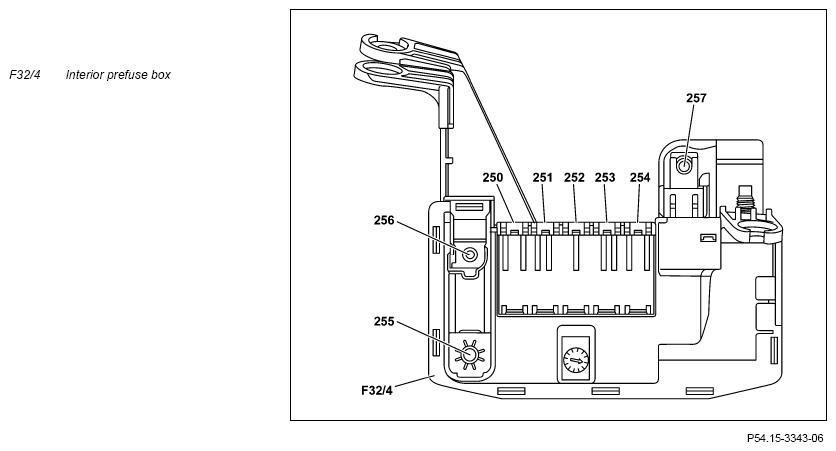

Interior prefuse box
ATO and maxi fuses may only be replaced by fuses that meet the Mercedes-Benz standard MBN10153-2.
The designations 250 to 257 correspond to the fuses f250 to f257 below.
| Fuse Identification | Terminal | Line ID (line fused) | Fused function | Rating in amperes (A) |
|---|---|---|---|---|
| f250 | 30 | 4.0 RDWH | SAM control unit (N10) (exterior lights) | 40 |
| f251 | 30 | 4.0 RDWH | SAM control unit (N10) (exterior lights) | 40 |
| f252 | 30 | 4.0 RDWH | SAM control unit (N10) (interior illumination, SRA) | 40 |
| f253 | 30 | 2.5 RDWH | Left front door control unit (N69/1) | 30 |
| f254 | 30 | 2.5 RDWH | Left rear door control unit (N69/3) | 30 |
| f255 | 30 | 25.0 RD | Battery compartment prefuse box (F33) | 200 |
| 30 | 25.0 RD | Rear fuse box (F4) (on model 166.063) | 250 | |
| f256 | 30 | 42.0 RD | Rear fuse box (F4) | 150 |
| 30 | 42.0 RD | Battery compartment prefuse box (F33) (on model 166.063) | 200 | |
| f257 | 30 | 16.0 RD | Valid for diesel engine: PTC heater booster (R22/3) |
150 |
