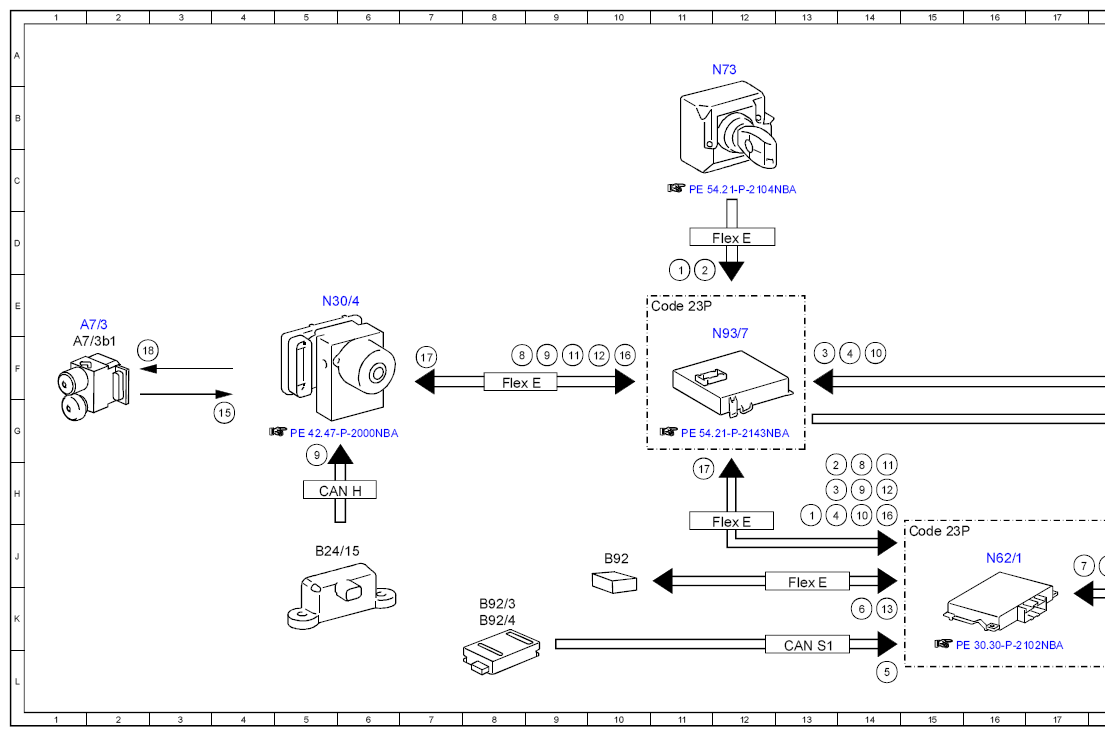

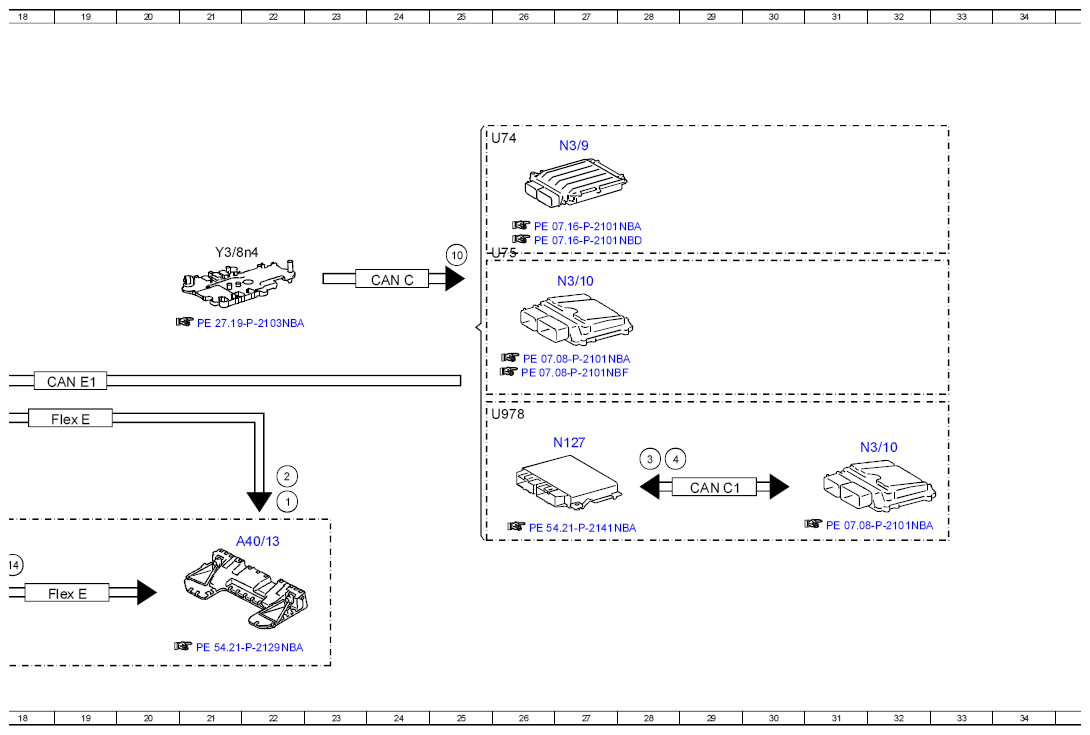

Electrical Function Schematic For BAS Plus - PE30.30-P-2063-97NBA
MODEL 166 as of model year 2016 with CODE 268 (Brake Assist System Plus) with CODE 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
MODEL 292 with CODE 268 (Brake Assist System Plus) with CODE 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake Assist System PLUS function, signal | 11D |
| 1 | Brake Assist System PLUS function, signal | 13H |
| 1 | Brake Assist System PLUS function, signal | 22H |
| 10 | Gear range, status | 14F |
| 10 | Gear range, status | 25D |
| 10 | Gear range, status | 14H |
| 11 | Wheel speed, signal | 9F |
| 11 | Wheel speed, signal | 14H |
| 12 | Wheel rotation direction, signal | 14H |
| 12 | Wheel rotation direction, signal | 10F |
| 13 | Far range radar sensor, signal | 14K |
| 14 | Object information, data package | 18J |
| 15 | Front axle brake pressure sensor, signal | 4G |
| 16 | Braking torque, signal | 14H |
| 16 | Braking torque, signal | 10F |
| 17 | Service brake braking torque, request | 7F |
| 17 | Service brake braking torque, request | 11H |
| 18 | Traction system hydraulic unit, actuation | 2F |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 11D |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 13G |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 22H |
| 3 | Engine running, signal | 13F |
| 3 | Engine running, signal | 13H |
| 3 | Engine running, signal | 28H |
| 4 | Drivetrain operational, signal | 14F |
| 4 | Drivetrain operational, signal | 13H |
| 4 | Drivetrain operational, signal | 28H |
| 5 | Close range radar sensors, signal | 14L |
| 6 | Radar sensor system operational, status | 14K |
| 7 | Stereo multifunction camera, status | 17J |
| 8 | ESP®, status | 8F |
| 8 | ESP®, status | 14H |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5G |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 9F |
| 9 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 14H |
| A40/13 | Stereo multifunction camera | 21J |
| A7/3 | Traction system hydraulic unit | 2E |
| A7/3b1 | Front axle brake pressure sensor | 1F |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 5J |
| B92 | Front long-range radar sensor | 10J |
| B92/3 | Left front bumper radar sensor | 8K |
| B92/4 | Right front bumper radar sensor | 8K |
| CAN C | Drive train CAN | 24E |
| CAN C1 | Engine CAN | 29H |
| CAN E1 | Chassis CAN 1 | 19F |
| CAN H | Vehicle dynamics CAN | 5H |
| CAN S1 | Radar CAN 1 | 13L |
| Code 23P | Driver assistance package | 11E |
| Code 23P | Driver assistance package | 15J |
| Flex E | Chassis FlexRay | 12D |
| Flex E | Chassis FlexRay | 8F |
| Flex E | Chassis FlexRay | 12J |
| Flex E | Chassis FlexRay | 19K |
| Flex E | Chassis FlexRay | 13J |
| Flex E | Chassis FlexRay | 19G |
| N127 | Drivetrain control unit | 27G |
| N3/10 | ME-SFI [ME] control unit | 27E |
| N3/10 | ME-SFI [ME] control unit | 32G |
| N3/9 | CDI control unit | 27C |
| N30/4 | Electronic Stability Program control unit | 5E |
| N62/1 | Radar sensors control unit | 16J |
| N73 | Electronic ignition switch control unit | 12A |
| N93/7 | Chassis gateway control unit | 12F |
| U74 | Valid for diesel engines | 25B |
| U75 | Valid for gasoline engines | 25D |
| U978 | Valid for hybrid drive | 25G |
| Y3/8n4 | Fully integrated transmission control unit | 21D |
