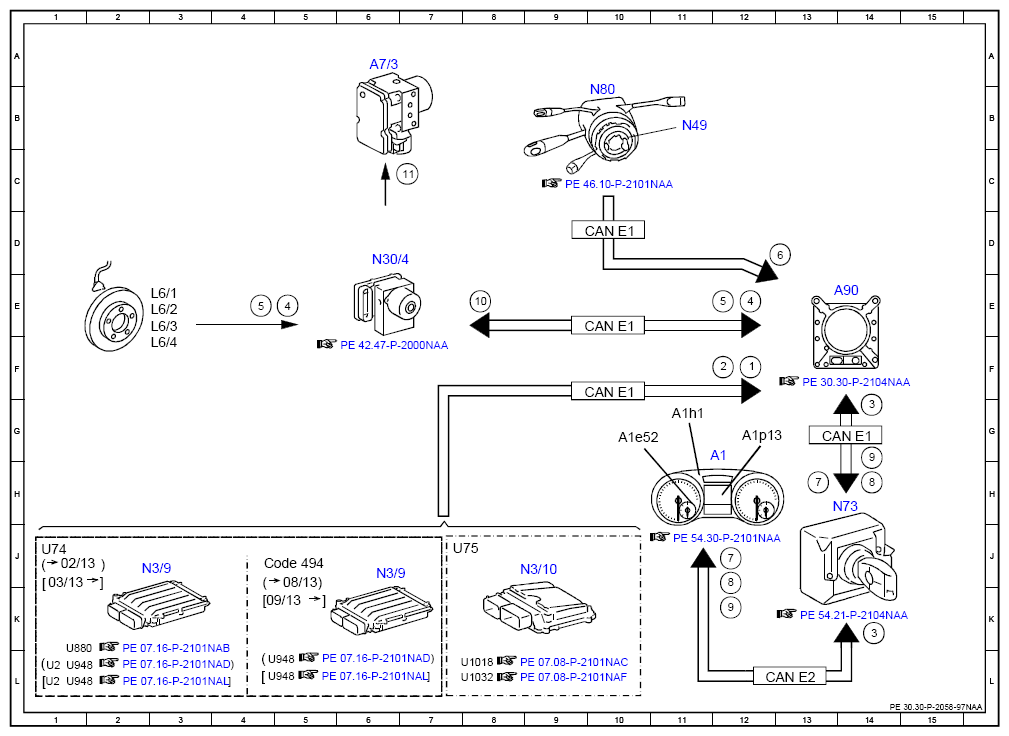

Collision Prevention Assist Electrical Function Schematic - PE30.30-P-2058-97NAA
MODEL 166 up to model year 2016 with CODE 252 (COLLISION PREVENTION ASSIST)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 12F |
| 10 | Service brake braking torque, request | 8E |
| 11 | Service brake braking torque, actuation | 7C |
| 2 | Drivetrain operational, signal | 12F |
| 3 | COLLISION PREVENTION ASSIST, status | 14K |
| 3 | COLLISION PREVENTION ASSIST, status | 14G |
| 4 | Wheel speed, signal | 5E |
| 4 | Wheel speed, signal | 12E |
| 5 | Wheel rotation direction, signal | 4E |
| 5 | Wheel rotation direction, signal | 12E |
| 6 | Steering wheel angle sensor, signal | 13D |
| 7 | Instrument cluster message, request | 13H |
| 7 | Instrument cluster message, request | 12J |
| 8 | Warning tone, request | 14H |
| 8 | Warning tone, request | 12J |
| 9 | Warning lamp, request | 14G |
| 9 | Warning lamp, request | 12K |
| A1 | Instrument cluster | 12G |
| A1e52 | COLLISION PREVENTION ASSIST warning lamp | 10G |
| A1h1 | Warning buzzer | 11G |
| A1p13 | Multifunction display | 12G |
| A7/3 | Traction system hydraulic unit | 6A |
| A90 | COLLISION PREVENTION ASSIST controller unit | 14E |
| CAN E1 | Chassis CAN 1 | 13G |
| CAN E1 | Chassis CAN 1 | 10D |
| CAN E1 | Chassis CAN 1 | 10E |
| CAN E1 | Chassis CAN 1 | 10F |
| CAN E2 | Chassis CAN 2 | 13L |
| Code 494 | USA version | 4J |
| L6/1 | Left front axle rpm sensor | 3E |
| L6/2 | Right front axle rpm sensor | 3E |
| L6/3 | Left rear axle rpm sensor | 3E |
| L6/4 | Right rear axle rpm sensor | 3F |
| N3/10 | ME-SFI [ME] control unit | 9J |
| N3/9 | CDI control unit | 3J |
| N3/9 | CDI control unit | 6J |
| N30/4 | Electronic Stability Program control unit | 6D |
| N49 | Steering wheel angle sensor | 11B |
| N73 | Electronic ignition switch control unit | 14H |
| N80 | Steering column module control unit | 10B |
| U1018 | Valid for gasoline engine 276 | 7L |
| U1032 | Valid for engine 278 and 157 | 7L |
| U2 | Valid for all except USA | 1L |
| U2 | Valid for all except USA | 1L |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 7J |
| U880 | Valid for engine 642 | 1L |
| U948 | Valid for diesel engine 651 | 4L |
| U948 | Valid for diesel engine 651 | 4L |
| U948 | Valid for diesel engine 651 | 1L |
| U948 | Valid for diesel engine 651 | 1L |
