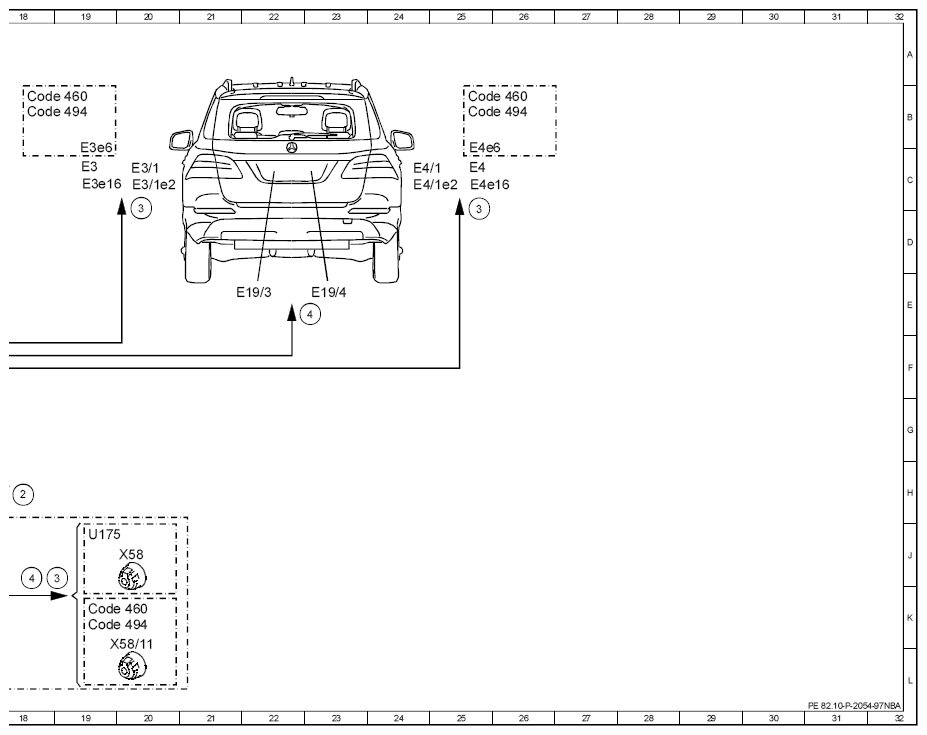

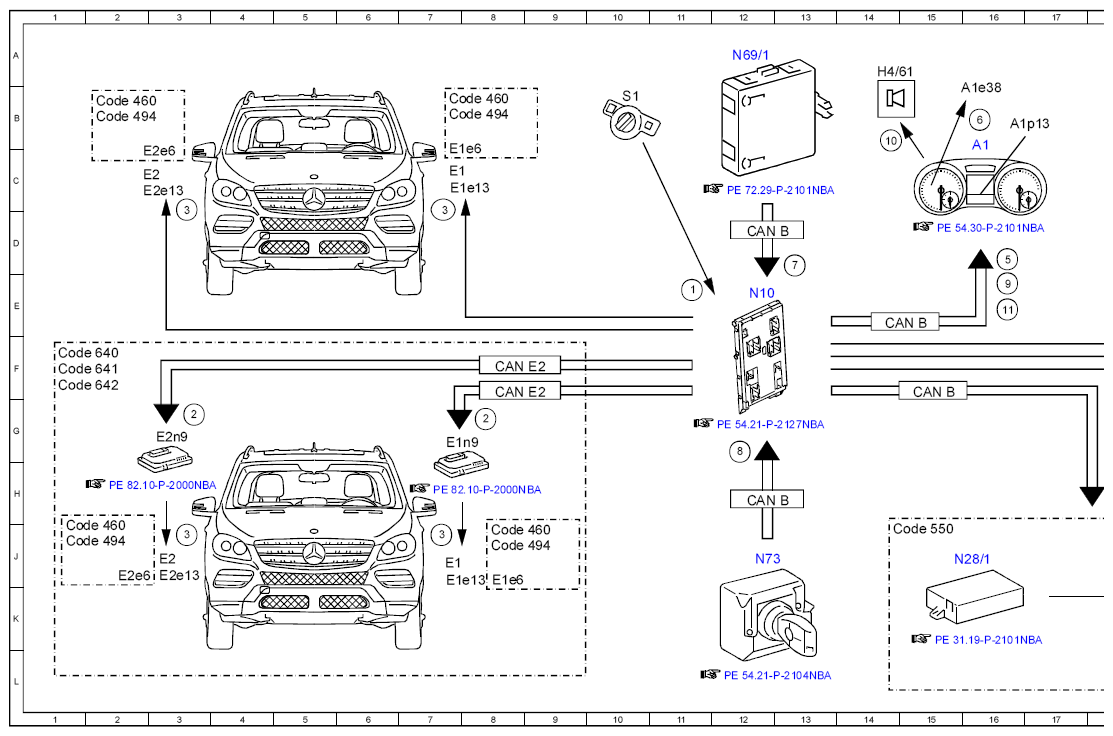

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 11E |
| 10 | Speaker, actuation | 14B |
| 11 | Instrument cluster message, request | 16E |
| 2 | Standing and parking lights, request | 18H |
| 2 | Standing and parking lights, request | 3G |
| 2 | Standing and parking lights, request | 8G |
| 3 | Standing and parking lights, actuation | 20D |
| 3 | Standing and parking lights, actuation | 25D |
| 3 | Standing and parking lights, actuation | 7D |
| 3 | Standing and parking lights, actuation | 3D |
| 3 | Standing and parking lights, actuation | 19J |
| 3 | Standing and parking lights, actuation | 7J |
| 3 | Standing and parking lights, actuation | 3J |
| 4 | License plate lamp, actuation | 23E |
| 4 | License plate lamp, actuation | 18J |
| 5 | Standing lights indicator lamp, request | 16D |
| 6 | Standing lights indicator lamp, actuation | 16B |
| 7 | Door rotary tumbler switch, status | 13D |
| 8 | Circuit 15, status | 12G |
| 9 | Warning tone, request | 16E |
| A1 | Instrument cluster | 16C |
| A1e38 | Standing lamps indicator lamp | 16B |
| A1p13 | Multifunction display | 16B |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 14E |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 12D |
| CAN E2 | Chassis CAN 2 | 8F |
| CAN E2 | Chassis CAN 2 | 8F |
| Code 460 | Canada version | 19K |
| Code 460 | Canada version | 2B |
| Code 460 | Canada version | 7B |
| Code 460 | Canada version | 1J |
| Code 460 | Canada version | 8J |
| Code 460 | Canada version | 18B |
| Code 460 | Canada version | 25B |
| Code 494 | USA version | 19K |
| Code 494 | USA version | 2B |
| Code 494 | USA version | 7B |
| Code 494 | USA version | 1J |
| Code 494 | USA version | 8J |
| Code 494 | USA version | 18B |
| Code 494 | USA version | 25B |
| Code 550 | Trailer hitch | 14J |
| Code 640 | High Performance LED | 1F |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 1F |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 1F |
| E1 | Left front lamp unit | 7C |
| E1 | Left front lamp unit | 7J |
| E19/3 | Left liftgate license plate lamp | 22E |
| E19/4 | Right liftgate license plate lamp | 23E |
| E1e13 | Left parking light, standing light and daytime running light | 7C |
| E1e13 | Left parking light, standing light and daytime running light | 7J |
| E1e6 | Left front side-marker lamp | 7C |
| E1e6 | Left front side-marker lamp | 8J |
| E1n9 | Left headlamp control unit | 7G |
| E2 | Right front lamp unit | 2C |
| E2 | Right front lamp unit | 3J |
| E2e13 | Right parking light, standing light and daytime running light | 2C |
| E2e13 | Right parking light, standing light and daytime running light | 3J |
| E2e6 | Right front side-marker lamp | 2C |
| E2e6 | Right front side-marker lamp | 2J |
| E2n9 | Right headlamp control unit | 3G |
| E3 | Left rear lamp unit | 19C |
| E3/1 | Inner left rear lamp unit | 20C |
| E3/1e2 | Left inside taillight | 20C |
| E3e16 | Outer left taillight | 19C |
| E3e6 | Left side-marker lamp | 19C |
| E4 | Right rear lamp unit | 25C |
| E4/1 | Inner right rear lamp unit | 24C |
| E4/1e2 | Right inside taillight | 24C |
| E4e16 | Outer right taillight | 25C |
| E4e6 | Right side-marker lamp | 25C |
| H4/61 | Instrument cluster speaker | 14A |
| N10 | SAM control unit | 12E |
| N28/1 | Trailer recognition control unit | 15J |
| N69/1 | Left front door control unit | 12A |
| N73 | Electronic ignition switch control unit | 12J |
| S1 | Exterior lights switch | 10B |
| U175 | Valid for all except {{USA}} and {{Canada}} | 19J |
| X58 | Trailer socket | 20J |
| X58/11 | Trailer socket (7-pin) | 19K |
