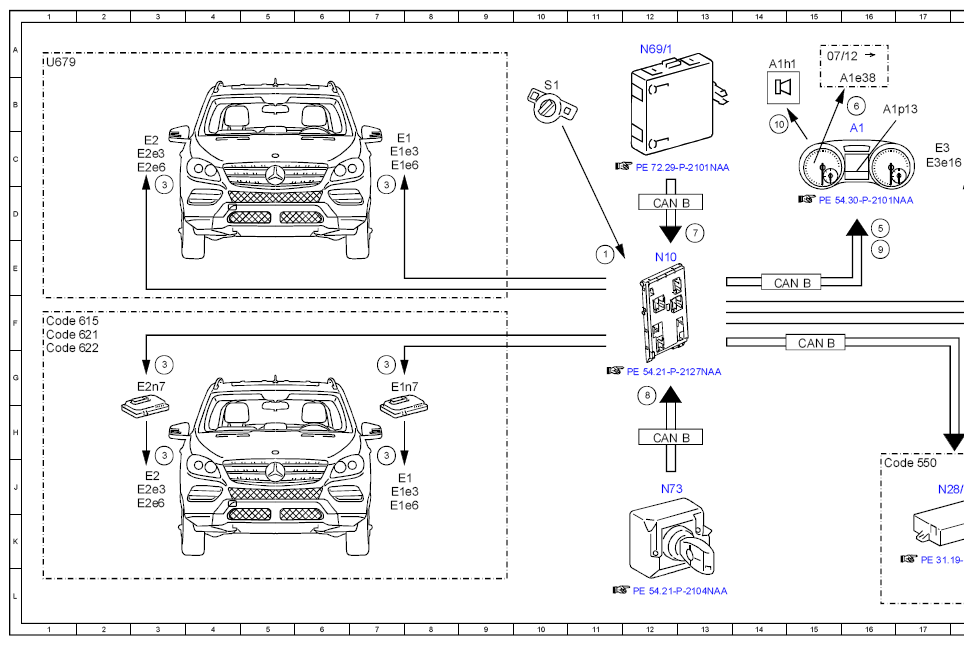

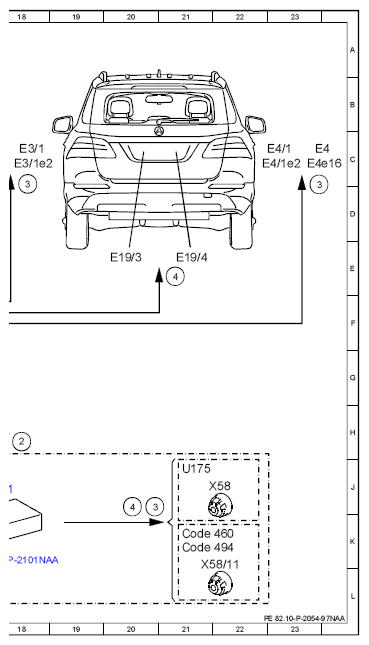

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97NAA
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Exterior lights switch, status | 11E |
| 10 | Warning buzzer, actuation | 14B |
| 2 | Standing and parking lights, request | 18H |
| 3 | Standing and parking lights, actuation | 18D |
| 3 | Standing and parking lights, actuation | 23D |
| 3 | Standing and parking lights, actuation | 7D |
| 3 | Standing and parking lights, actuation | 3D |
| 3 | Standing and parking lights, actuation | 20J |
| 3 | Standing and parking lights, actuation | 7H |
| 3 | Standing and parking lights, actuation | 3H |
| 3 | Standing and parking lights, actuation | 7G |
| 3 | Standing and parking lights, actuation | 3G |
| 4 | License plate lamp, actuation | 21E |
| 4 | License plate lamp, actuation | 20J |
| 5 | Standing lights indicator lamp, request | 16D |
| 6 | Standing lights indicator lamp, actuation | 16B |
| 7 | Door rotary tumbler switch, status | 13D |
| 8 | Circuit 15, status | 12G |
| 9 | Warning tone, request | 16E |
| A1 | Instrument cluster | 16C |
| A1e38 | Standing lamps indicator lamp | 16B |
| A1h1 | Warning buzzer | 14A |
| A1p13 | Multifunction display | 16B |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 14E |
| CAN B | Interior CAN | 15F |
| CAN B | Interior CAN | 12D |
| Code 460 | Canada version | 21K |
| Code 494 | USA version | 21K |
| Code 550 | Trailer hitch | 16J |
| Code 615 | Bi-xenon headlamp unit with integrated curve illumination | 1F |
| Code 621 | Intelligent Light System (left-hand traffic) | 1F |
| Code 622 | Intelligent Light System (right-hand traffic) | 1G |
| E1 | Left front lamp unit | 7C |
| E1 | Left front lamp unit | 7J |
| E19/3 | Left liftgate license plate lamp | 20E |
| E19/4 | Right liftgate license plate lamp | 21E |
| E1e3 | Left front standing and parking lamp | 7C |
| E1e3 | Left front standing and parking lamp | 7J |
| E1e6 | Left front side-marker lamp | 7C |
| E1e6 | Left front side-marker lamp | 7J |
| E1n7 | Actuation module for left front exterior lights LED | 7G |
| E2 | Right front lamp unit | 3C |
| E2 | Right front lamp unit | 3J |
| E2e3 | Right front standing and parking lamp | 3C |
| E2e3 | Right front standing and parking lamp | 3J |
| E2e6 | Right front side-marker lamp | 3C |
| E2e6 | Right front side-marker lamp | 3J |
| E2n7 | Actuation module for right front exterior lights LED | 3G |
| E3 | Left rear lamp unit | 17C |
| E3/1 | Inner left rear lamp unit | 18C |
| E3/1e2 | Left inside taillight | 18C |
| E3e16 | Outer left taillight | 17C |
| E4 | Right rear lamp unit | 23C |
| E4/1 | Inner right rear lamp unit | 23C |
| E4/1e2 | Right inside taillight | 22C |
| E4e16 | Outer right taillight | 23C |
| N10 | SAM control unit | 12E |
| N28/1 | Trailer recognition control unit | 17J |
| N69/1 | Left front door control unit | 12A |
| N73 | Electronic ignition switch control unit | 12J |
| S1 | Exterior lights switch | 10B |
| U175 | Valid for all except {{USA}} and {{Canada}} | 21J |
| U679 | Valid for version without xenon headlamps | 1A |
| X58 | Trailer socket | 21J |
| X58/11 | Trailer socket (7-pin) | 21K |
