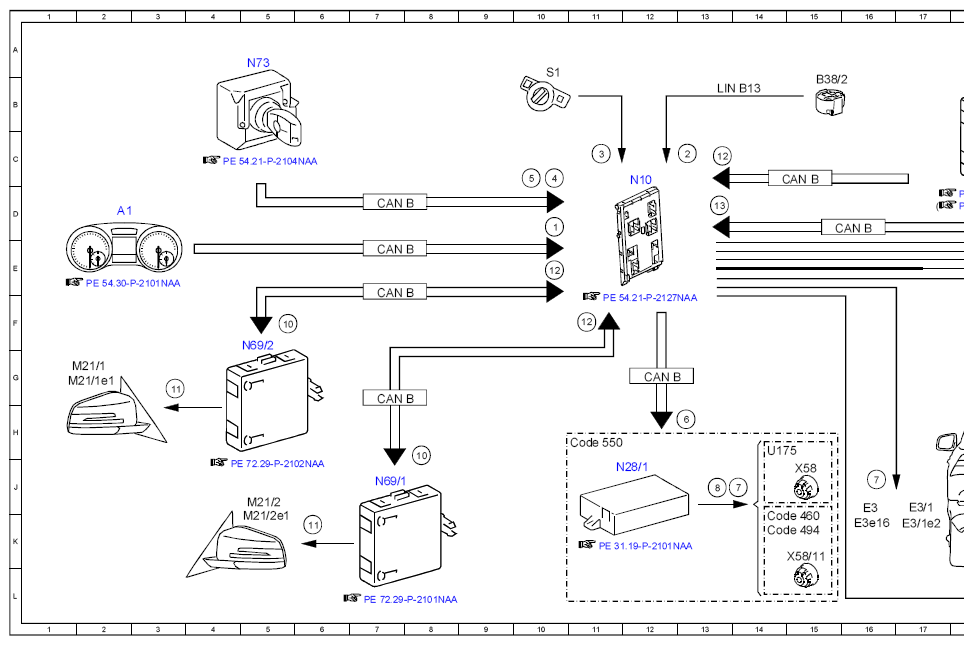

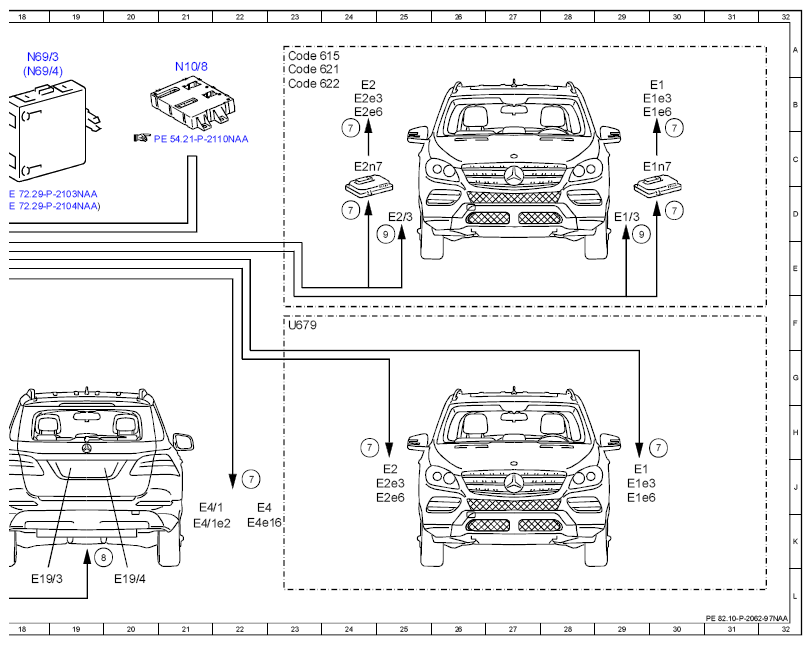

Electrical Function Schematic, Headlamp Switch-Off Delay (SWA) - PE82.10-P-2062-97NAA
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Headlamp switch-off delay, request | 10D |
| 10 | Ambient lamp, request | 5F |
| 10 | Ambient lamp, request | 8H |
| 11 | Ambient lamp, actuation | 3G |
| 11 | Ambient lamp, actuation | 6K |
| 12 | Door rotary tumbler switch, status | 10E |
| 12 | Door rotary tumbler switch, status | 11F |
| 12 | Door rotary tumbler switch, status | 13C |
| 13 | Tailgate rotary tumbler switch, status | 13D |
| 2 | Rain/light sensor, status | 13C |
| 3 | Exterior lights switch, status | 11C |
| 4 | Circuit 15, status | 10C |
| 5 | Central locking, status | 10C |
| 6 | Standing and parking lights, request | 13H |
| 7 | Standing and parking lights, actuation | 16J |
| 7 | Standing and parking lights, actuation | 22J |
| 7 | Standing and parking lights, actuation | 24H |
| 7 | Standing and parking lights, actuation | 30H |
| 7 | Standing and parking lights, actuation | 14J |
| 7 | Standing and parking lights, actuation | 30D |
| 7 | Standing and parking lights, actuation | 24D |
| 7 | Standing and parking lights, actuation | 24B |
| 7 | Standing and parking lights, actuation | 30B |
| 8 | License plate lamp, actuation | 19K |
| 8 | License plate lamp, actuation | 13J |
| 9 | Daytime running lights, actuation | 25D |
| 9 | Daytime running lights, actuation | 29D |
| A1 | Instrument cluster | 2D |
| B38/2 | Rain/light sensor | 15B |
| CAN B | Interior CAN | 7G |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 7D |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 16D |
| CAN B | Interior CAN | 15C |
| Code 460 | Canada version | 14K |
| Code 494 | USA version | 14K |
| Code 550 | Trailer hitch | 11H |
| Code 615 | Bi-xenon headlamp unit with integrated curve illumination | 23A |
| Code 621 | Intelligent Light System (left-hand traffic) | 23A |
| Code 622 | Intelligent Light System (right-hand traffic) | 23B |
| E1 | Left front lamp unit | 29J |
| E1 | Left front lamp unit | 30B |
| E1/3 | Left daytime running lamps headlamp | 29D |
| E19/3 | Left liftgate license plate lamp | 18L |
| E19/4 | Right liftgate license plate lamp | 20L |
| E1e3 | Left front standing and parking lamp | 29J |
| E1e3 | Left front standing and parking lamp | 29B |
| E1e6 | Left front side-marker lamp | 29B |
| E1e6 | Left front side-marker lamp | 29J |
| E1n7 | Actuation module for left front exterior lights LED | 29C |
| E2 | Right front lamp unit | 25J |
| E2 | Right front lamp unit | 24B |
| E2/3 | Right daytime running lamps headlamp | 25D |
| E2e3 | Right front standing and parking lamp | 24J |
| E2e3 | Right front standing and parking lamp | 24B |
| E2e6 | Right front side-marker lamp | 24B |
| E2e6 | Right front side-marker lamp | 24J |
| E2n7 | Actuation module for right front exterior lights LED | 24C |
| E3 | Left rear lamp unit | 16J |
| E3/1 | Inner left rear lamp unit | 17J |
| E3/1e2 | Left inside taillight | 17K |
| E3e16 | Outer left taillight | 16K |
| E4 | Right rear lamp unit | 22J |
| E4/1 | Inner right rear lamp unit | 21J |
| E4/1e2 | Right inside taillight | 21K |
| E4e16 | Outer right taillight | 22K |
| LIN B13 | Roof LIN | 13B |
| M21/1 | Left outside mirror | 1G |
| M21/1e1 | Left outside mirror ambient lamp | 1G |
| M21/2 | Right outside mirror | 5J |
| M21/2e1 | Right outside mirror ambient lamp | 5K |
| N10 | SAM control unit | 12C |
| N10/8 | Rear control unit | 21A |
| N28/1 | Trailer recognition control unit | 11J |
| N69/1 | Left front door control unit | 7J |
| N69/2 | Right front door control unit | 5F |
| N69/3 | Left rear door control unit | 18A |
| N69/4 | Right rear door control unit | 18A |
| N73 | Electronic ignition switch control unit | 5A |
| S1 | Exterior lights switch | 10A |
| U175 | Valid for all except {{USA}} and {{Canada}} | 14H |
| U679 | Valid for version without xenon headlamps | 23F |
| X58 | Trailer socket | 15J |
| X58/11 | Trailer socket (7-pin) | 15K |
