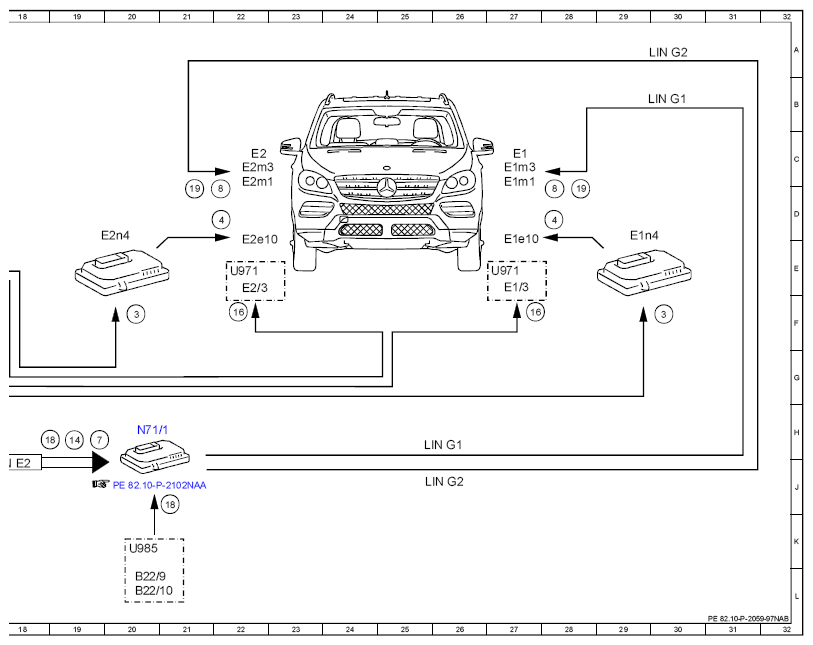

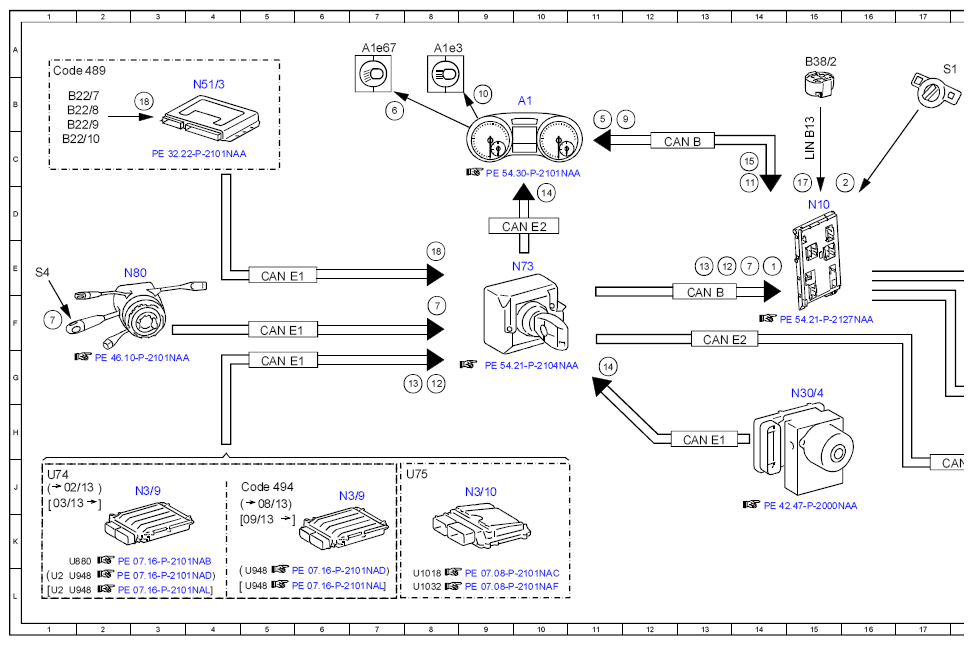

Electrical Function Schematic For Driving Light Actuation - PE82.10-P-2059-97NAB
MODEL 166 up to model year 2016 with CODE 615 (Bi-xenon headlamp unit with integrated curve illumination)
MODEL 166 up to model year 2016 with CODE 621 (Intelligent Light System (left-hand traffic))
MODEL 166 up to model year 2016 with CODE 622 (Intelligent Light System (right-hand traffic))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 14E |
| 10 | High beam indicator lamp, actuation | 9B |
| 11 | Daytime running lights, request | 14C |
| 12 | Engine running, signal | 8G |
| 12 | Engine running, signal | 13E |
| 13 | Drivetrain operational, signal | 8G |
| 13 | Drivetrain operational, signal | 13E |
| 14 | Wheel speed, signal | 10D |
| 14 | Wheel speed, signal | 11G |
| 14 | Wheel speed, signal | 19H |
| 15 | Vehicle speed, signal | 14C |
| 16 | Daytime running lights, actuation | 27F |
| 16 | Daytime running lights, actuation | 22F |
| 17 | Dusk setting, signal | 15C |
| 18 | Level sensor, signal | 8E |
| 18 | Level sensor, signal | 18H |
| 18 | Level sensor, signal | 21J |
| 18 | Level sensor, signal | 3B |
| 19 | Headlamp range adjustment actuator motor, actuation | 28D |
| 19 | Headlamp range adjustment actuator motor, actuation | 21D |
| 2 | Exterior lights switch, status | 16C |
| 3 | Low beams, actuation | 20F |
| 3 | Low beams, actuation | 30F |
| 4 | Xenon bulb with integrated ignition module, actuation | 22D |
| 4 | Xenon bulb with integrated ignition module, actuation | 28D |
| 5 | Low beams indicator lamp, request | 11B |
| 6 | Low beams indicator lamp, actuation | 7B |
| 7 | Combination switch, status | 1F |
| 7 | Combination switch, status | 8F |
| 7 | Combination switch, status | 19H |
| 7 | Combination switch, status | 14E |
| 8 | Light distribution actuator motor, actuation | 22D |
| 8 | Light distribution actuator motor, actuation | 28D |
| 9 | High beams, status | 12B |
| A1 | Instrument cluster | 10B |
| A1e3 | High beam indicator lamp | 8A |
| A1e67 | Low beam indicator lamp | 7A |
| B22/10 | Right rear level sensor | 20L |
| B22/10 | Right rear level sensor | 1C |
| B22/7 | Left rear level sensor | 1B |
| B22/8 | Left front level sensor | 1B |
| B22/9 | Right front level sensor | 20L |
| B22/9 | Right front level sensor | 1B |
| B38/2 | Rain/light sensor | 15A |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 12C |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E1 | Chassis CAN 1 | 5G |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 5E |
| CAN E2 | Chassis CAN 2 | 10D |
| CAN E2 | Chassis CAN 2 | 13F |
| CAN E2 | Chassis CAN 2 | 18J |
| Code 489 | AIRMATIC (air suspension with level adjustment and adaptive damping system ADS) | 1A |
| Code 494 | USA version | 5J |
| E1 | Left front lamp unit | 27C |
| E1/3 | Left daytime running lamps headlamp | 27E |
| E1e10 | Left xenon bulb with integrated ignition module | 27E |
| E1m1 | Left headlamp range adjustment actuator motor | 27C |
| E1m3 | Left light distribution actuator motor | 27C |
| E1n4 | Left xenon light power supply module | 29D |
| E2 | Right front lamp unit | 22C |
| E2/3 | Right daytime running lamps headlamp | 22E |
| E2e10 | Right xenon bulb with integrated ignition module | 22E |
| E2m1 | Right headlamp range adjustment actuator motor | 22C |
| E2m3 | Right light distribution actuator motor | 22C |
| E2n4 | Right xenon light power supply module | 19D |
| LIN B13 | Roof LIN | 15C |
| LIN G1 | Left headlamp LIN | 30B |
| LIN G1 | Left headlamp LIN | 26H |
| LIN G2 | Right headlamp LIN | 30A |
| LIN G2 | Right headlamp LIN | 26J |
| N10 | SAM control unit | 15D |
| N3/10 | ME-SFI [ME] control unit | 9J |
| N3/9 | CDI control unit | 3J |
| N3/9 | CDI control unit | 6J |
| N30/4 | Electronic Stability Program control unit | 15G |
| N51/3 | AIRMATIC control unit | 4B |
| N71/1 | Headlamp control unit | 20H |
| N73 | Electronic ignition switch control unit | 9E |
| N80 | Steering column module control unit | 3E |
| S1 | Exterior lights switch | 17A |
| S4 | Combination switch | 1E |
| U1018 | Valid for gasoline engine 276 | 8L |
| U1032 | Valid for engine 278 and 157 | 8L |
| U2 | Valid for all except USA | 1L |
| U2 | Valid for all except USA | 1L |
| U74 | Valid for diesel engines | 1J |
| U75 | Valid for gasoline engines | 8J |
| U880 | Valid for engine 642 | 1K |
| U948 | Valid for diesel engine 651 | 1L |
| U948 | Valid for diesel engine 651 | 1L |
| U948 | Valid for diesel engine 651 | 5L |
| U948 | Valid for diesel engine 651 | 5L |
| U971 | Valid for daytime running lamps | 22E |
| U971 | Valid for daytime running lamps | 27E |
| U985 | Not valid for AIRMATIC | 20K |
