Electrical Function Schematic For Driving Light Actuation - PE82.10-P-2059-97NAA

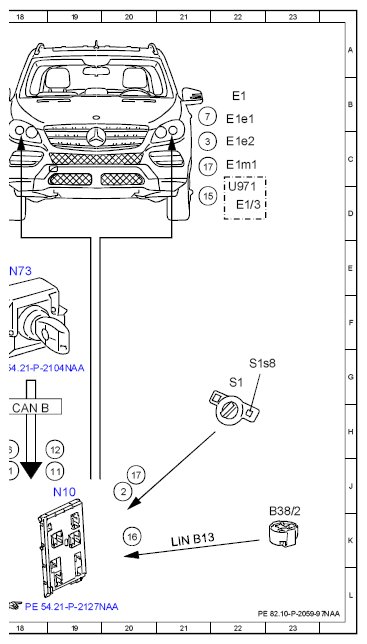

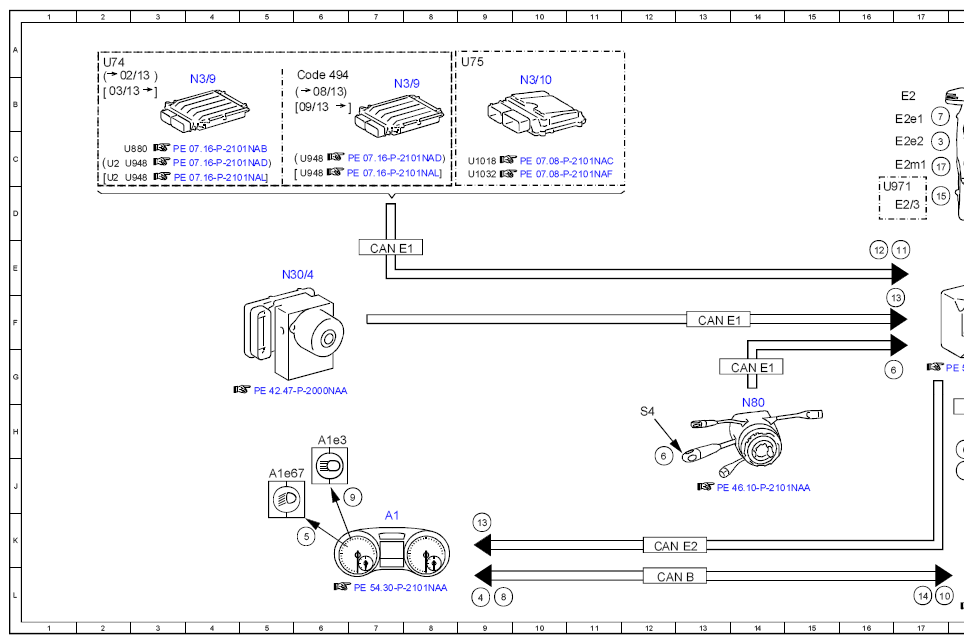

MODEL 166 up to model year 2016 without CODE 615 (Bi-xenon headlamp unit with integrated curve illumination) without CODE 621 (Intelligent Light System (left-hand traffic)) without CODE 622 (Intelligent Light System (right-hand traffic))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18J |
| 10 | Daytime running lights, request | 17L |
| 11 | Engine running, signal | 17E |
| 11 | Engine running, signal | 19J |
| 12 | Drivetrain operational, signal | 16E |
| 12 | Drivetrain operational, signal | 19H |
| 13 | Wheel speed, signal | 9K |
| 13 | Wheel speed, signal | 16F |
| 14 | Vehicle speed, signal | 17L |
| 15 | Daytime running lights, actuation | 17D |
| 15 | Daytime running lights, actuation | 21D |
| 16 | Dusk setting, signal | 20K |
| 17 | Headlamp range adjustment actuator motor, actuation | 17C |
| 17 | Headlamp range adjustment actuator motor, actuation | 21C |
| 17 | Headlamp range adjustment actuator motor, actuation | 20J |
| 2 | Exterior lights switch, status | 20J |
| 3 | Low beams, actuation | 17C |
| 3 | Low beams, actuation | 21C |
| 4 | Low beams indicator lamp, request | 9L |
| 5 | Low beams indicator lamp, actuation | 6K |
| 6 | Combination switch, status | 16G |
| 6 | Combination switch, status | 18H |
| 6 | Combination switch, status | 12J |
| 7 | High beams, actuation | 17B |
| 7 | High beams, actuation | 21B |
| 8 | High beams, status | 9L |
| 9 | High beam indicator lamp, actuation | 7J |
| A1 | Instrument cluster | 7K |
| A1e3 | High beam indicator lamp | 6H |
| A1e67 | Low beam indicator lamp | 5J |
| B38/2 | Rain/light sensor | 23K |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 12L |
| CAN E1 | Chassis CAN 1 | 14G |
| CAN E1 | Chassis CAN 1 | 7E |
| CAN E1 | Chassis CAN 1 | 13F |
| CAN E2 | Chassis CAN 2 | 12K |
| Code 494 | USA version | 6B |
| E1 | Left front lamp unit | 22B |
| E1/3 | Left daytime running lamps headlamp | 22D |
| E1e1 | Left high beam | 22B |
| E1e2 | Left low beam | 22C |
| E1m1 | Left headlamp range adjustment actuator motor | 22C |
| E2 | Right front lamp unit | 17B |
| E2/3 | Right daytime running lamps headlamp | 17D |
| E2e1 | Right high beam | 17B |
| E2e2 | Right low beam | 17C |
| E2m1 | Right headlamp range adjustment actuator motor | 17C |
| LIN B13 | Roof LIN | 21K |
| N10 | SAM control unit | 19J |
| N3/10 | ME-SFI [ME] control unit | 10B |
| N3/9 | CDI control unit | 4B |
| N3/9 | CDI control unit | 7B |
| N30/4 | Electronic Stability Program control unit | 5E |
| N73 | Electronic ignition switch control unit | 18E |
| N80 | Steering column module control unit | 14H |
| S1 | Exterior lights switch | 22G |
| S1s8 | Headlamp range controller | 22G |
| S4 | Combination switch | 12H |
| U1018 | Valid for gasoline engine 276 | 9C |
| U1032 | Valid for engine 278 and 157 | 9C |
| U2 | Valid for all except USA | 2C |
| U2 | Valid for all except USA | 2C |
| U74 | Valid for diesel engines | 2A |
| U75 | Valid for gasoline engines | 9A |
| U880 | Valid for engine 642 | 2C |
| U948 | Valid for diesel engine 651 | 2C |
| U948 | Valid for diesel engine 651 | 2C |
| U948 | Valid for diesel engine 651 | 6C |
| U948 | Valid for diesel engine 651 | 6C |
| U971 | Valid for daytime running lamps | 16D |
| U971 | Valid for daytime running lamps | 22D |
