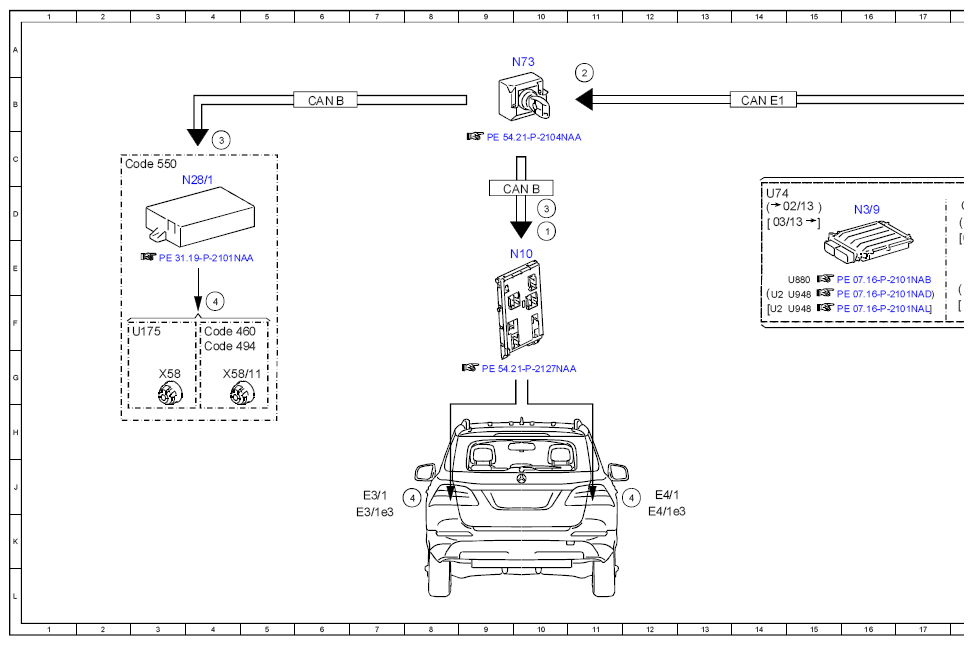

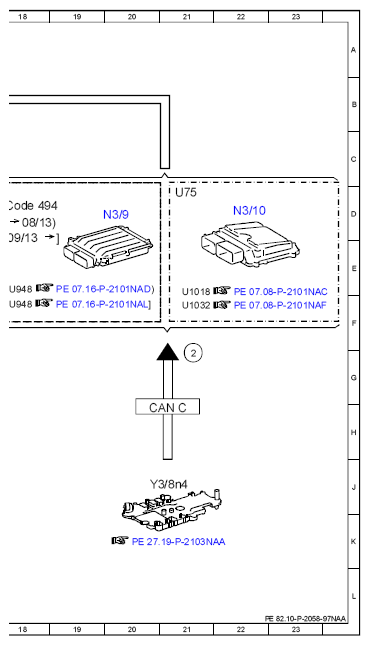

Electrical Function Schematic For Backup Light Actuation - PE82.10-P-2058-97NAA
MODEL 166 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10D |
| 2 | Gear range, status | 11A |
| 2 | Gear range, status | 21G |
| 3 | Reverse gear, status | 10D |
| 3 | Reverse gear, status | 4C |
| 4 | Backup lamp, actuation | 8J |
| 4 | Backup lamp, actuation | 12J |
| 4 | Backup lamp, actuation | 4F |
| CAN B | Interior CAN | 10D |
| CAN B | Interior CAN | 6B |
| CAN C | Drive train CAN | 21H |
| CAN E1 | Chassis CAN 1 | 14B |
| Code 460 | Canada version | 4F |
| Code 494 | USA version | 4F |
| Code 494 | USA version | 18D |
| Code 550 | Trailer hitch | 2C |
| E3/1 | Inner left rear lamp unit | 7J |
| E3/1e3 | Left backup lamp | 7K |
| E4/1 | Inner right rear lamp unit | 12J |
| E4/1e3 | Right backup lamp | 12K |
| N10 | SAM control unit | 10E |
| N28/1 | Trailer recognition control unit | 3C |
| N3/10 | ME-SFI [ME] control unit | 22D |
| N3/9 | CDI control unit | 16D |
| N3/9 | CDI control unit | 20D |
| N73 | Electronic ignition switch control unit | 10A |
| U1018 | Valid for gasoline engine 276 | 21E |
| U1032 | Valid for engine 278 and 157 | 21F |
| U175 | Valid for all except {{USA}} and {{Canada}} | 3F |
| U2 | Valid for all except USA | 14F |
| U2 | Valid for all except USA | 14F |
| U74 | Valid for diesel engines | 14D |
| U75 | Valid for gasoline engines | 21D |
| U880 | Valid for engine 642 | 15E |
| U948 | Valid for diesel engine 651 | 18E |
| U948 | Valid for diesel engine 651 | 18F |
| U948 | Valid for diesel engine 651 | 15F |
| U948 | Valid for diesel engine 651 | 15F |
| X58 | Trailer socket | 3G |
| X58/11 | Trailer socket (7-pin) | 4G |
| Y3/8n4 | Fully integrated transmission control unit | 21J |
