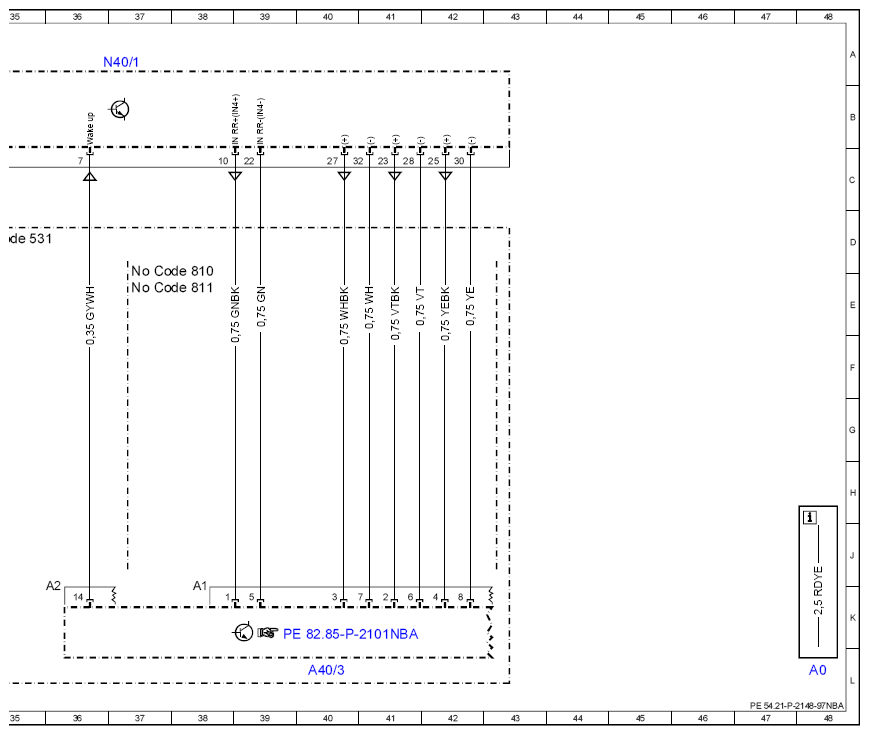

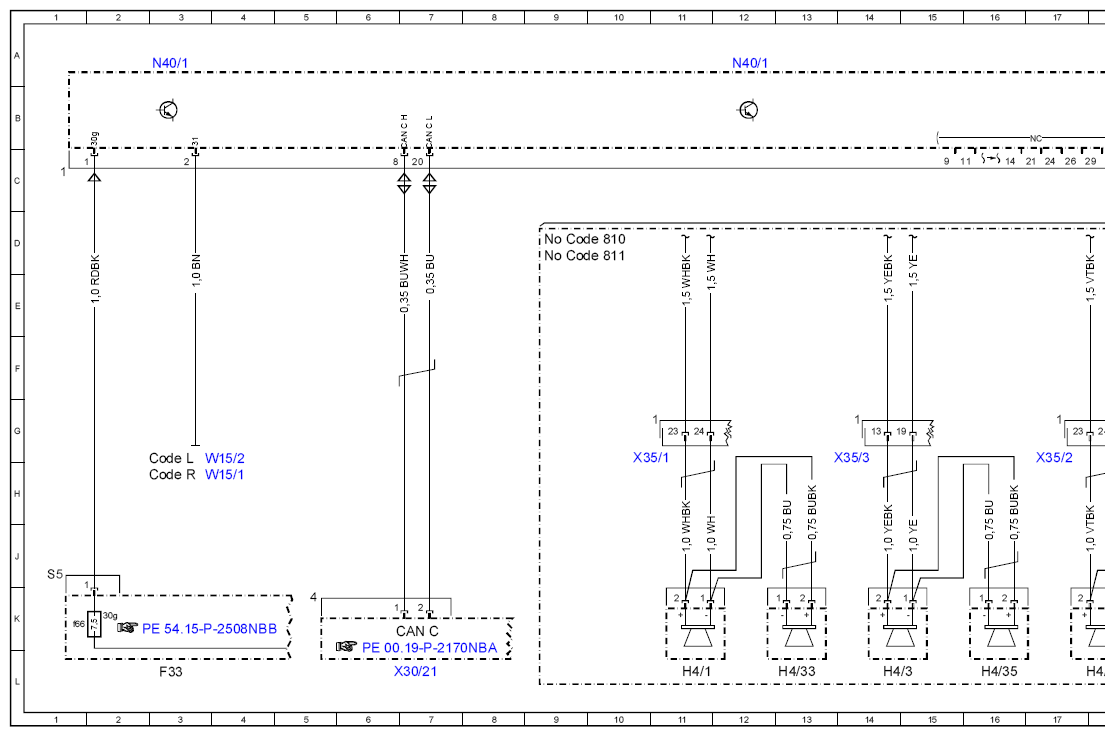

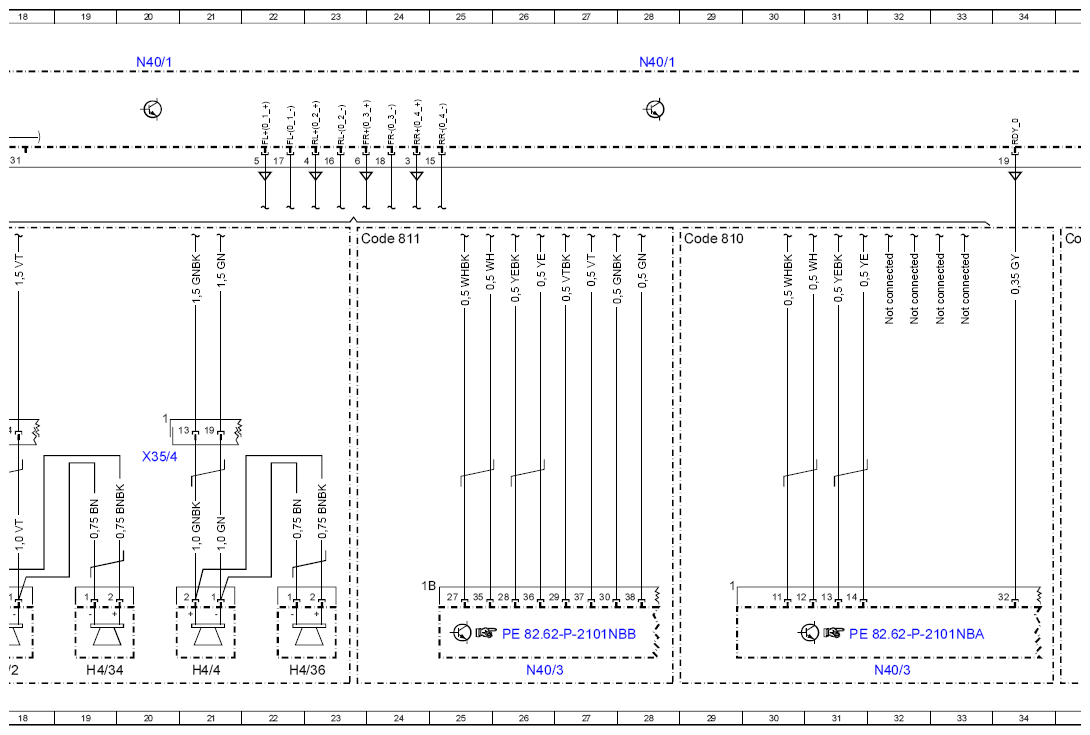

Wiring Diagram Of Engine Sound Control Unit - PE54.21-P-2148-97NBA
MODEL 292 with CODE B63 (AMG eSound) Engine sound control unit N40/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 48L |
| A40/3 | COMAND control unit | 40L |
| CAN C | Drive train CAN | 7K |
| Code 531 | COMAND APS | 35D |
| Code 810 | Sound system | 29D |
| Code 810 | Sound system | 9D |
| Code 810 | Sound system | 37E |
| Code 811 | Extended sound system | 23D |
| Code 811 | Extended sound system | 9D |
| Code 811 | Extended sound system | 37E |
| Code L | 2H | |
| Code R | 2H | |
| F33 | Battery compartment prefuse box | 3L |
| F33f66 | Fuse 66 | 1K |
| H4/1 | Left front door speaker | 11L |
| H4/2 | Right front door speaker | 18L |
| H4/3 | Left rear door speaker | 14L |
| H4/33 | Left front door tweeter | 13L |
| H4/34 | Right front door tweeter | 19L |
| H4/35 | Left rear door tweeter | 16L |
| H4/36 | Right rear door tweeter | 22L |
| H4/4 | Right rear door speaker | 21L |
| N40/1 | Engine sound control unit | 3A |
| N40/1 | Engine sound control unit | 12A |
| N40/1 | Engine sound control unit | 20A |
| N40/1 | Engine sound control unit | 28A |
| N40/1 | Engine sound control unit | 37A |
| N40/3 | Sound system amplifier control unit | 32L |
| N40/3 | Sound system amplifier control unit | 26L |
| W15/1 | Right footwell ground point | 3H |
| W15/2 | Left footwell ground point | 3H |
| X30/21 | Drive train CAN voltage distributor electrical connector | 7L |
| X35/1 | Driver door electrical connector | 11H |
| X35/2 | Front passenger door electrical connector | 17H |
| X35/3 | Left rear door electrical connector | 14H |
| X35/4 | Right rear door electrical connector | 20H |
