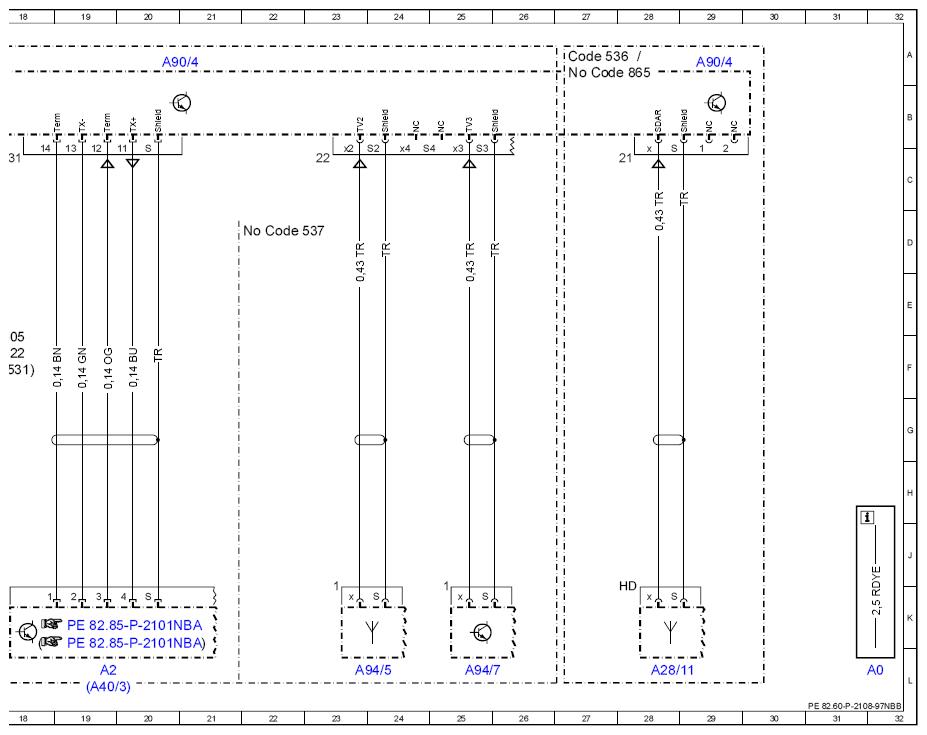

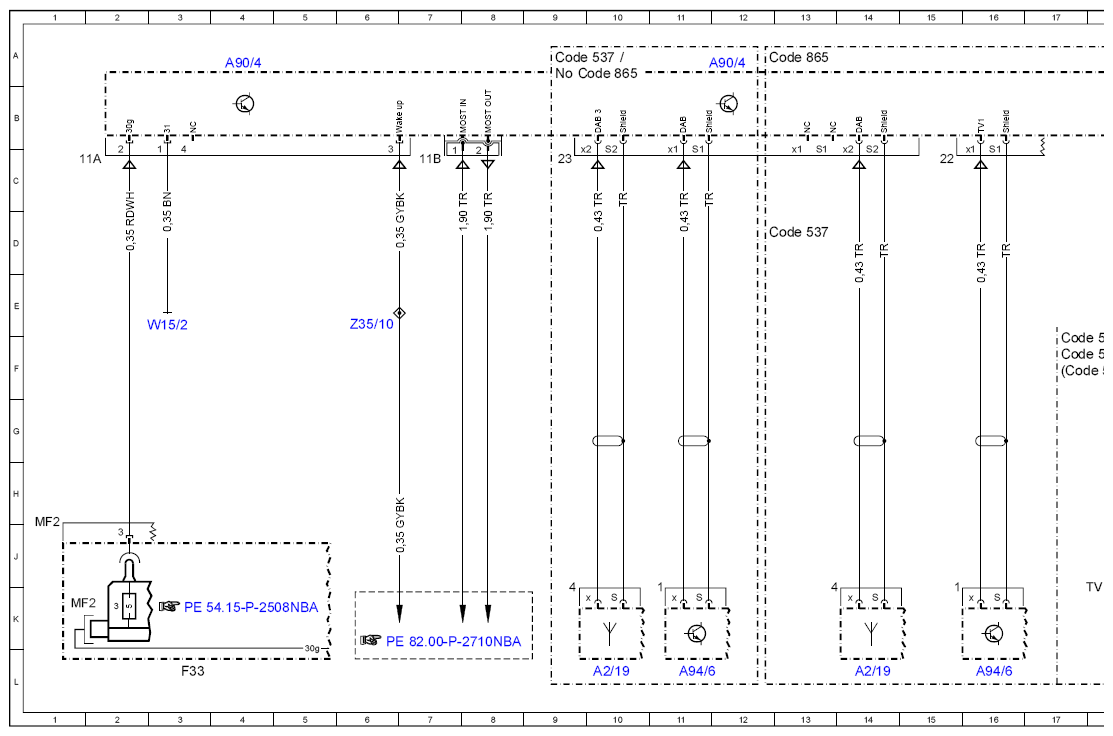

Wiring Diagram For Tuner Unit Control Unit - PE82.60-P-2108-97NBB
MODEL 292 with CODE 536 (SIRIUS satellite radio) with CODE 537 (Digital radio (DAB)) with CODE 865 (TV tuner) Control unit A90/4
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A2 | Radio | 19L |
| A2/19 | FM 2 and DAB antenna amplifier | 10L |
| A2/19 | FM 2 and DAB antenna amplifier | 14L |
| A28/11 | Multifunction antenna | 28L |
| A40/3 | COMAND control unit | 19L |
| A90/4 | Tuner unit | 20A |
| A90/4 | Tuner unit | 12A |
| A90/4 | Tuner unit | 4A |
| A90/4 | Tuner unit | 29A |
| A94/5 | TV 1 antenna amplifier | 23L |
| A94/6 | TV 2 antenna amplifier | 16L |
| A94/6 | TV 2 antenna amplifier | 11L |
| A94/7 | TV 3 antenna amplifier | 25L |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 17F |
| Code 522 | Audio 20 radio | 17F |
| Code 531 | COMAND APS | 17F |
| Code 536 | SIRIUS satellite radio | 27A |
| Code 537 | Digital radio | 12D |
| Code 537 | Digital radio | 9A |
| Code 537 | Digital radio | 22D |
| Code 865 | TV tuner | 12A |
| Code 865 | TV tuner | 9A |
| Code 865 | TV tuner | 27A |
| F33 | Battery compartment prefuse box | 3L |
| F33MF2 | Multiple fuse 2 | 1K |
| W15/2 | Left footwell ground point | 3E |
| Z35/10 | MOST wake-up signal connector sleeve | 6E |
