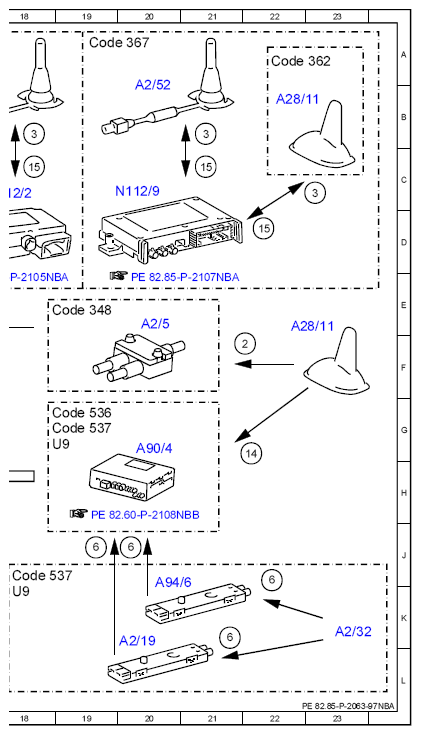

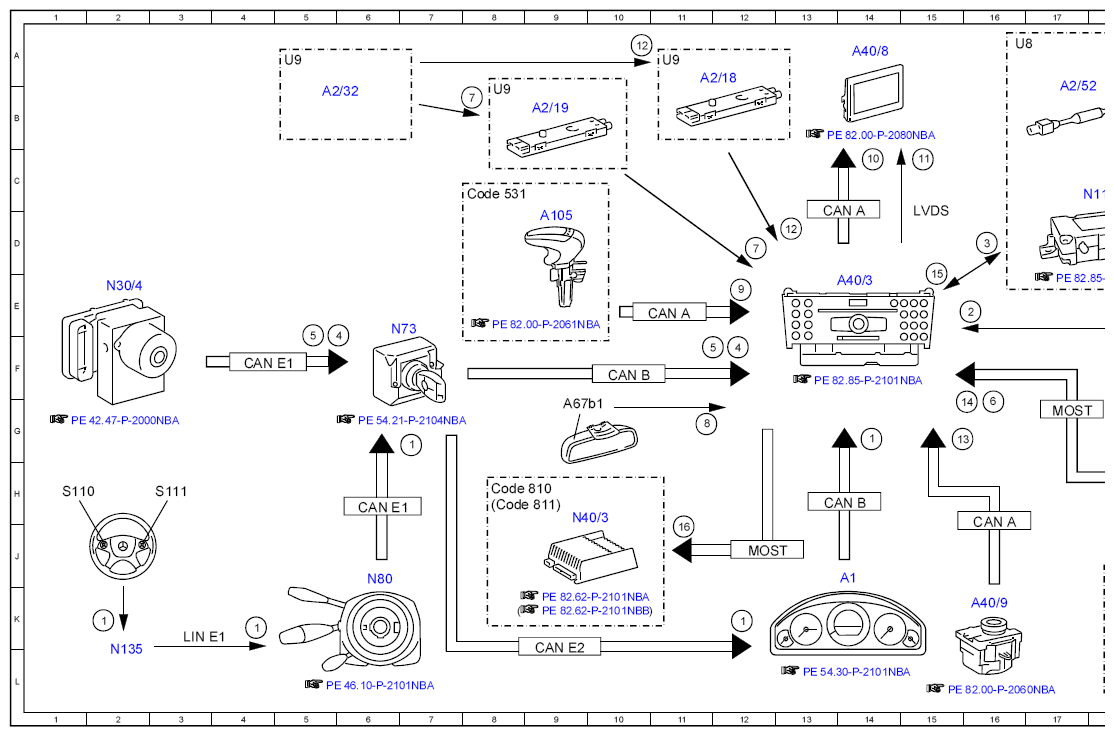

Electrical Function Diagram For Navigation Mode (Comand), Function - PE82.85-P-2063-97NBA
MODEL 292 with CODE 531 (COMAND APS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 2K |
| 1 | Multifunction steering wheel button group, signal | 4K |
| 1 | Multifunction steering wheel button group, signal | 7G |
| 1 | Multifunction steering wheel button group, signal | 12K |
| 1 | Multifunction steering wheel button group, signal | 14G |
| 10 | Switch-on request, signal | 14C |
| 11 | Audio/COMAND display, message | 15C |
| 12 | AM/FM antenna, signal | 13D |
| 12 | AM/FM antenna, signal | 10A |
| 13 | Audio/COMAND controller, request | 15G |
| 14 | SDARS, signal | 16G |
| 14 | SDARS, signal | 22G |
| 15 | Traffic data, signal | 22D |
| 15 | Traffic data, signal | 18C |
| 15 | Traffic data, signal | 21C |
| 15 | Traffic data, signal | 15E |
| 16 | Audio, signal | 11J |
| 2 | GPS, signal | 16E |
| 2 | GPS, signal | 22F |
| 3 | Position data, signal | 16D |
| 3 | Position data, signal | 18B |
| 3 | Position data, signal | 21B |
| 3 | Position data, signal | 23C |
| 4 | Wheel speed, signal | 5F |
| 4 | Wheel speed, signal | 12F |
| 5 | Direction of travel, signal | 5F |
| 5 | Direction of travel, signal | 11F |
| 6 | DAB band III, signal | 22J |
| 6 | DAB band III, signal | 20J |
| 6 | DAB band III, signal | 19J |
| 6 | DAB band III, signal | 21K |
| 6 | DAB band III, signal | 16G |
| 7 | FM antenna, signal | 12D |
| 7 | FM antenna, signal | 8B |
| 8 | Voice input, signal | 11G |
| 9 | Vehicle speed, signal | 12E |
| A1 | Instrument cluster | 14J |
| A105 | Touchpad | 9D |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 11A |
| A2/19 | FM 2 and DAB antenna amplifier | 9B |
| A2/19 | FM 2 and DAB antenna amplifier | 20K |
| A2/32 | Rear window antenna | 5B |
| A2/32 | Rear window antenna | 23K |
| A2/5 | Global positioning system antenna splitter | 20E |
| A2/52 | Emergency call system antenna | 17B |
| A2/52 | Emergency call system antenna | 20B |
| A28/11 | Multifunction antenna | 22B |
| A28/11 | Multifunction antenna | 22E |
| A40/3 | COMAND control unit | 13E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 16K |
| A67b1 | Hands-free system microphone group | 9G |
| A90/4 | Tuner unit | 20G |
| A94/6 | TV 2 antenna amplifier | 20K |
| CAN A | Telematics CAN | 16J |
| CAN A | Telematics CAN | 13D |
| CAN A | Telematics CAN | 11E |
| CAN B | Interior CAN | 10F |
| CAN B | Interior CAN | 13H |
| CAN E1 | Chassis CAN 1 | 6H |
| CAN E1 | Chassis CAN 1 | 4F |
| CAN E2 | Chassis CAN 2 | 9L |
| Code 348 | Emergency call/assistance system | 18E |
| Code 362 | HERMES LTE | 22A |
| Code 367 | Live Traffic Information | 19A |
| Code 531 | COMAND APS | 8C |
| Code 536 | SIRIUS satellite radio | 18G |
| Code 537 | Digital radio | 18G |
| Code 537 | Digital radio | 18J |
| Code 810 | Sound system | 8H |
| Code 811 | Extended sound system | 8H |
| LIN E1 | Steering LIN | 3K |
| LVDS | Low voltage differential signal | 15D |
| MOST | Media Oriented System Transport | 17G |
| MOST | Media Oriented System Transport | 12J |
| N112/2 | Telematics services communication module | 18C |
| N112/9 | HERMES control unit | 20C |
| N135 | Steering wheel electronics | 2L |
| N30/4 | Electronic Stability Program control unit | 2E |
| N40/3 | Sound system amplifier control unit | 9H |
| N73 | Electronic ignition switch control unit | 6E |
| N80 | Steering column module control unit | 6J |
| S110 | Left multifunction steering wheel button group | 1H |
| S111 | Right multifunction steering wheel button group | 3H |
| U8 | Valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 16A |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 8B |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 11A |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 5A |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 18G |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 18K |
