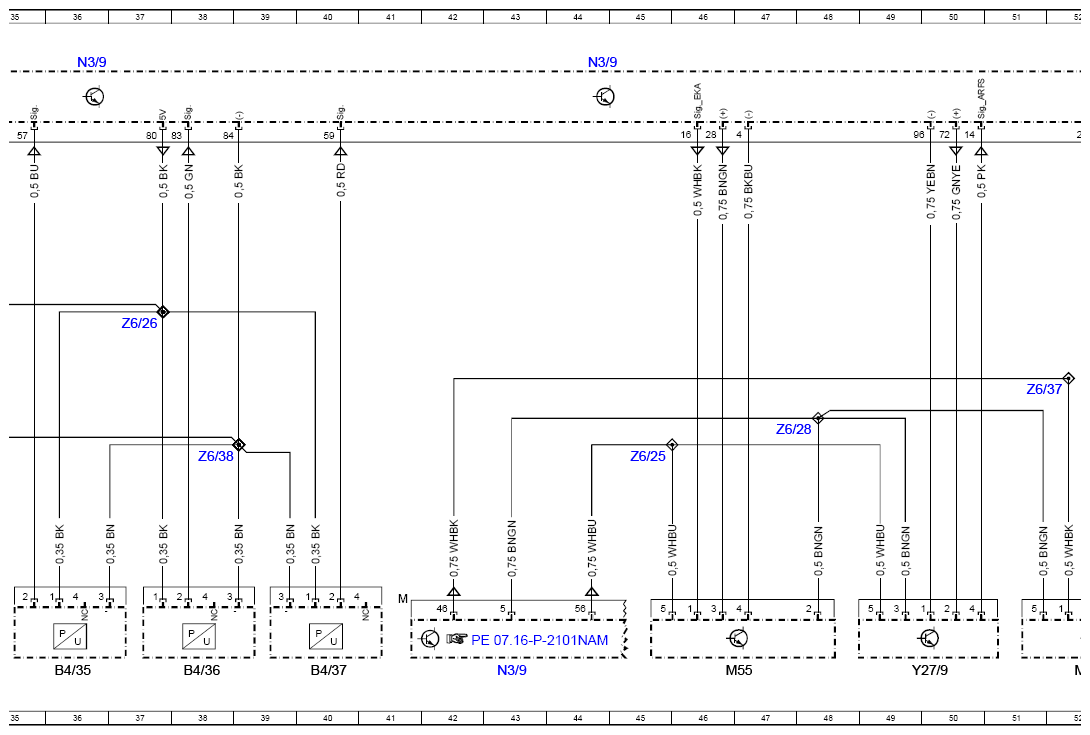

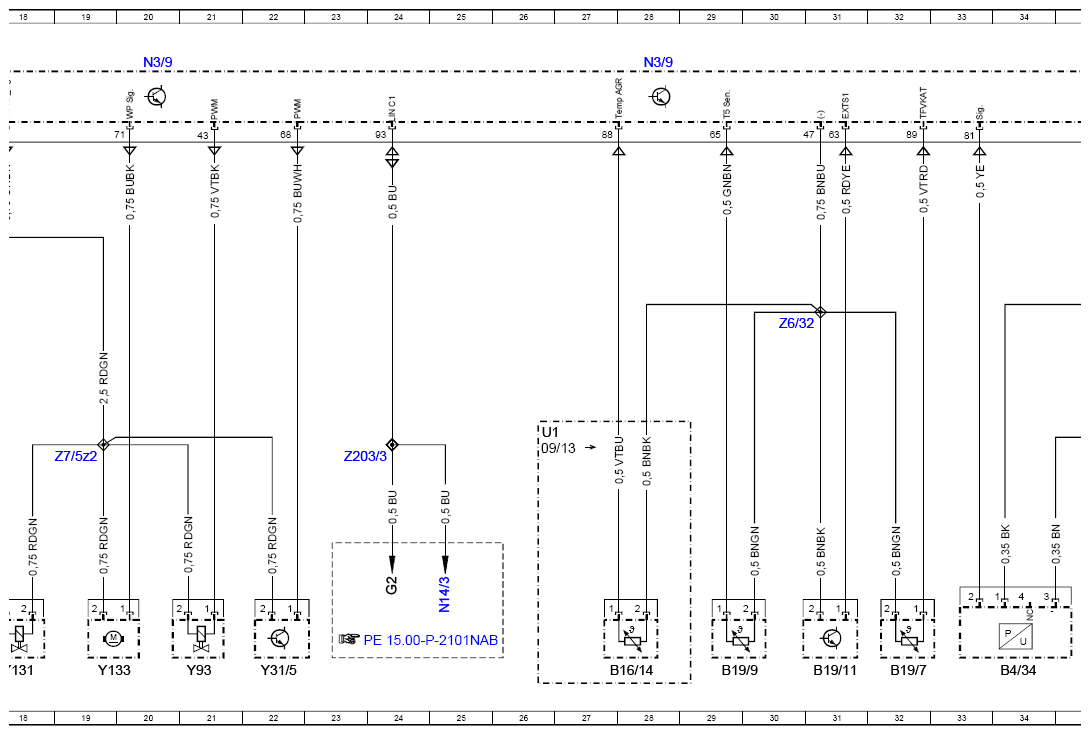

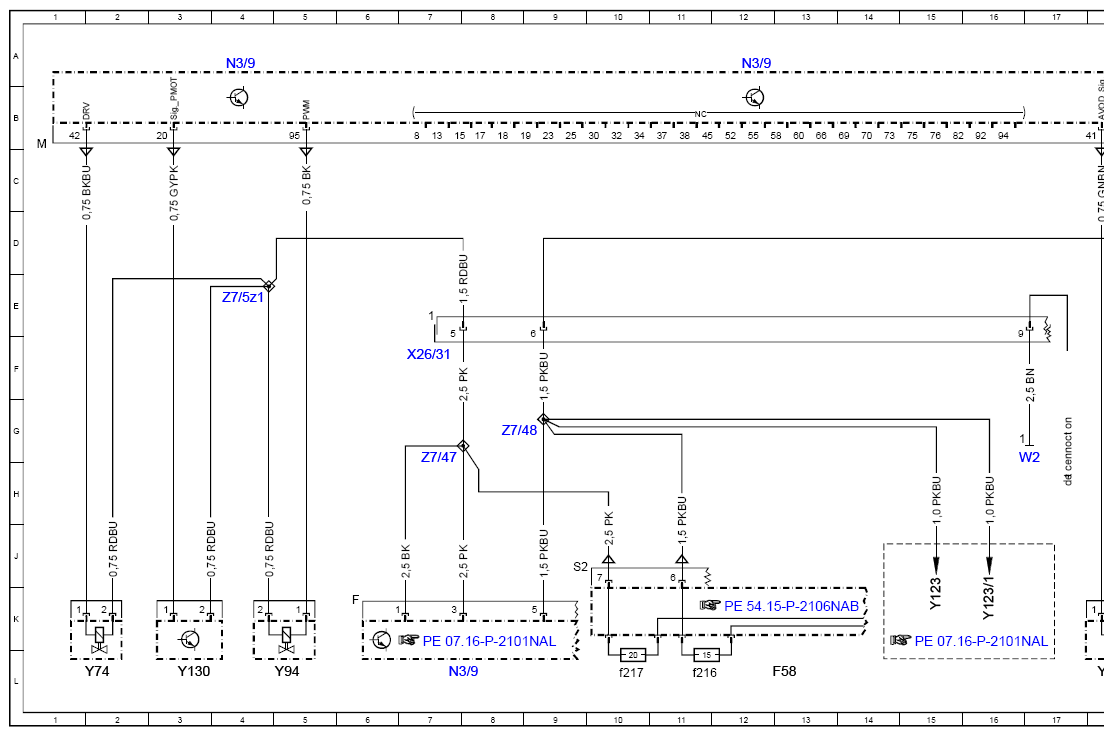

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NAK
MODEL 166 with ENGINE 651.9 as of 3/1/13 up to model year 2016 without CODE 494 (US version) Bosch CR43, control unit N3/9, engine plug, sheet 2
MODEL 166 with ENGINE 651.9 as of 9/1/13 up to model year 2016 with CODE 494 (US version) Bosch CR43, control unit N3/9, engine plug, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| B16/14 | Exhaust gas recirculation temperature sensor | 28L |
| B19/11 | Temperature sensor upstream of turbocharger | 31L |
| B19/7 | Temperature sensor upstream of catalytic converter | 32L |
| B19/9 | Temperature sensor upstream of diesel particulate filter | 29L |
| B4/34 | Cylinder 1 combustion chamber pressure sensor | 34L |
| B4/35 | Cylinder 2 combustion chamber pressure sensor | 36L |
| B4/36 | Cylinder 3 combustion chamber pressure sensor | 38L |
| B4/37 | Cylinder 4 combustion chamber pressure sensor | 40L |
| F58 | Engine compartment fuse and relay module | 13L |
| F58f216 | Fuse 216 | 11L |
| F58f217 | Fuse 217 | 10L |
| G2 | Alternator | 24J |
| M16/6 | Throttle valve actuator | 52L |
| M55 | Intake port shutoff actuator motor | 46L |
| N14/3 | Glow output stage | 25J |
| N3/9 | CDI control unit | 7L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 43L |
| N3/9 | CDI control unit | 44A |
| N3/9 | CDI control unit | 52A |
| N3/9 | CDI control unit | 36A |
| N3/9 | CDI control unit | 28A |
| U1 | Valid for USA | 26G |
| W2 | Right front ground point at lamp unit | 17H |
| X26/31 | Engine/engine compartment electrical connector | 7F |
| Y123 | Left switchable engine mount | 15J |
| Y123/1 | Right switchable engine mount | 16J |
| Y130 | Engine oil pump valve | 3L |
| Y131 | Oil spray nozzle shutoff valve | 18L |
| Y133 | Coolant pump switchover valve | 19L |
| Y27/9 | Exhaust gas recirculation actuator | 49L |
| Y31/5 | Boost pressure control pressure transducer | 22L |
| Y74 | Pressure regulator valve | 2L |
| Y93 | Boost pressure control flap pressure transducer | 21L |
| Y94 | Quantity control valve | 5L |
| Z203/3 | Alternator LIN signal connector sleeve | 23G |
| Z6/25 | Sensor voltage supply connector sleeve | 45G |
| Z6/26 | Sensor voltage supply connector sleeve | 37E |
| Z6/28 | Sensor ground connector sleeve | 47G |
| Z6/32 | Sensor ground connector sleeve | 30E |
| Z6/37 | Sensor voltage supply connector sleeve | 51F |
| Z6/38 | Sensor ground connection connector sleeve | 38G |
| Z7/47 | Circuit 87D1 connector sleeve | 7G |
| Z7/48 | Circuit 87D2 connector sleeve | 8G |
| Z7/5z1 | Circuit 87 connector sleeve | 4E |
| Z7/5z2 | Circuit 87 connector sleeve | 19G |
