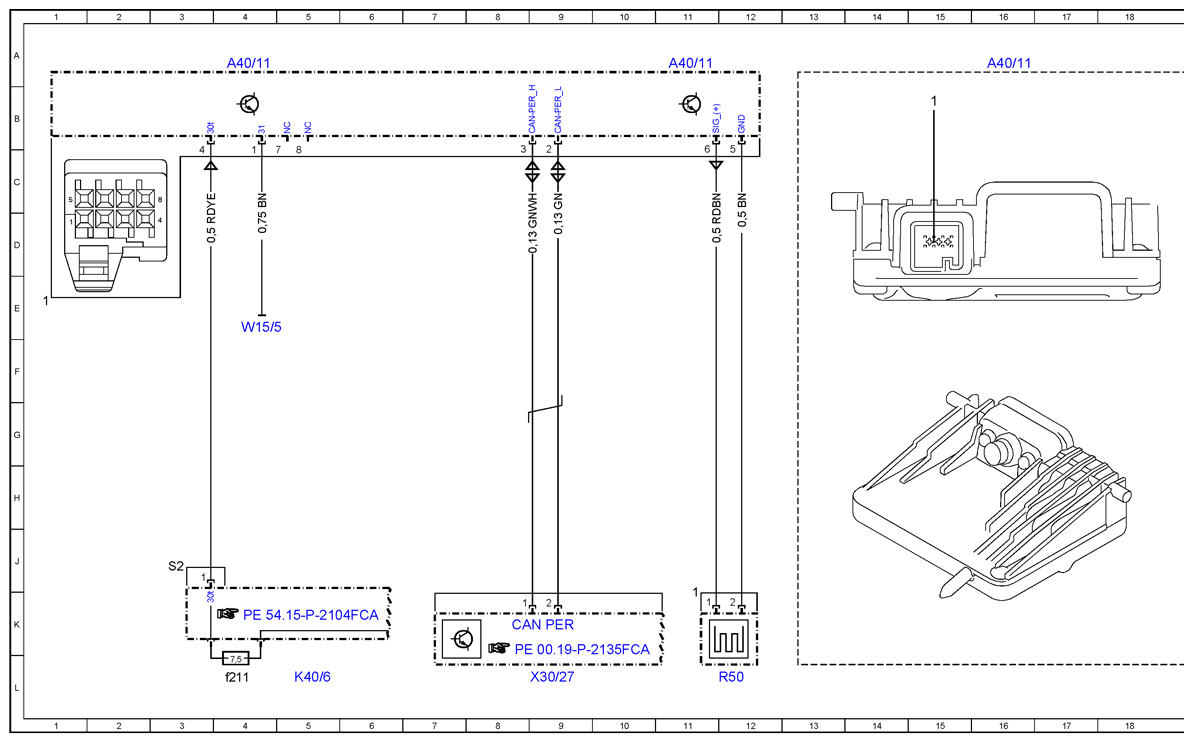

Wiring Diagram For Multifunction Camera - PE54.21-P-2129-97FCB
Model 253 (except 253.99) as of model year 2020 A40/11
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

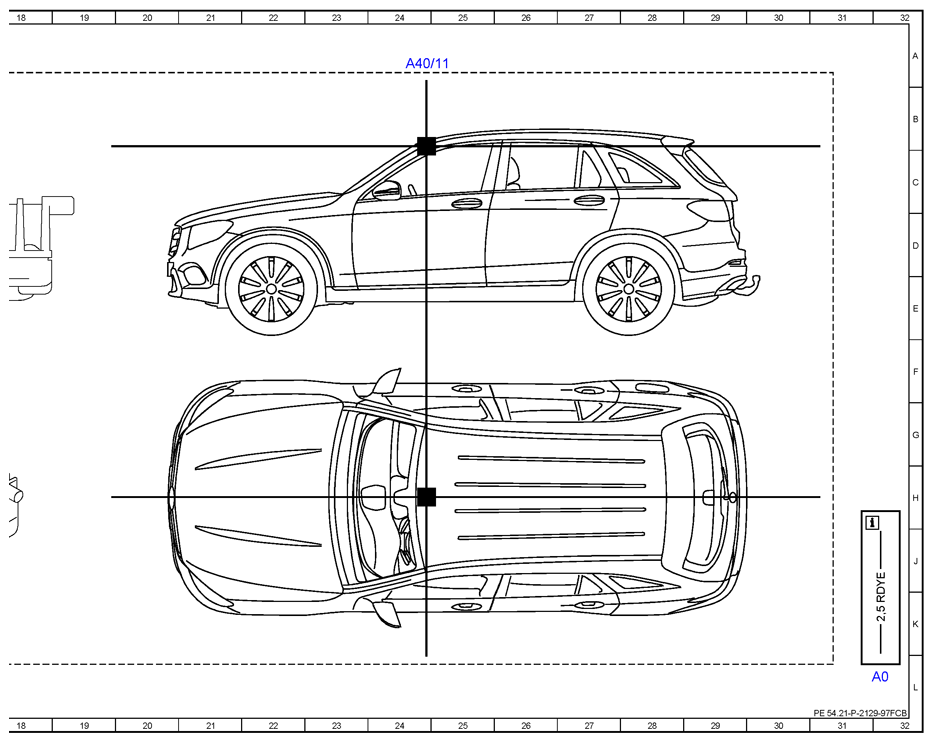

| A40/11 | Mono multifunction camera | 16A |
| A40/11 | Mono multifunction camera | 4A |
| A40/11 | Mono multifunction camera | 11A |
| A40/11 | Mono multifunction camera | 24A |
| CAN PER | Peripherals CAN | 9K |
| K40/6 | Driver-side fuse and relay module | 5L |
| K40/6f211 | Fuse 211 | 4L |
| R50 | Auxiliary heater heating element | 12L |
| W15/5 | Left front footwell ground point | 4E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 9L |
