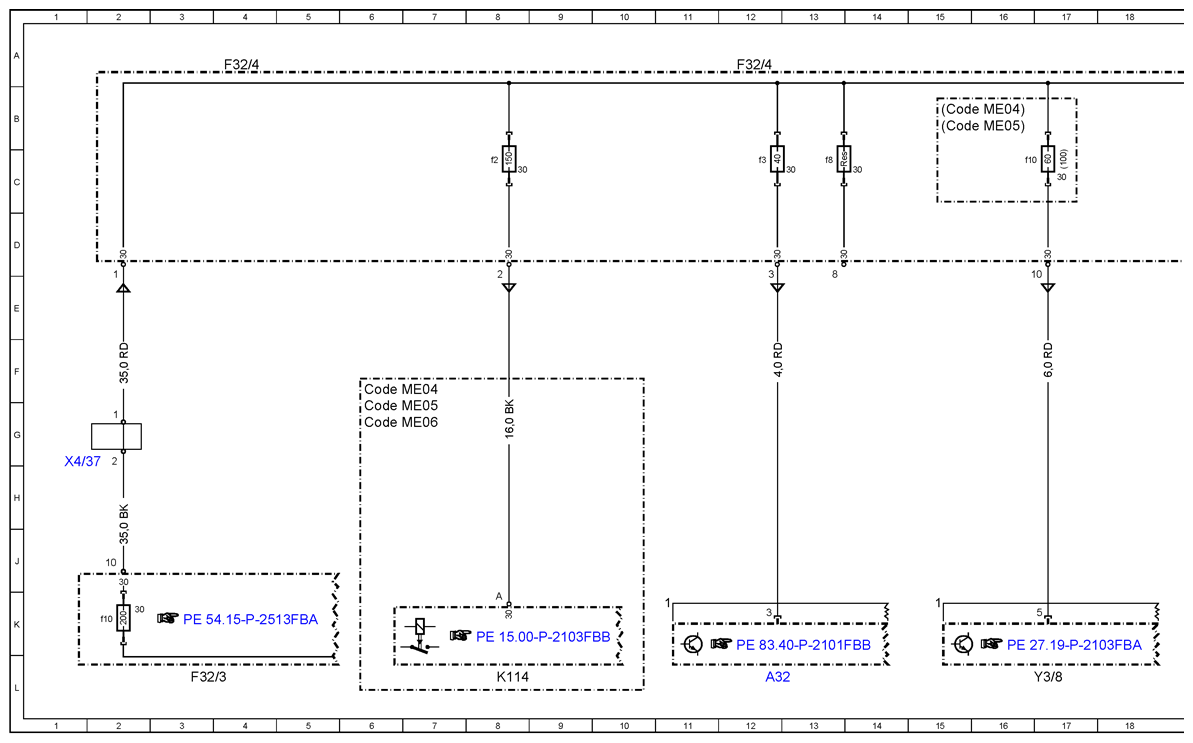

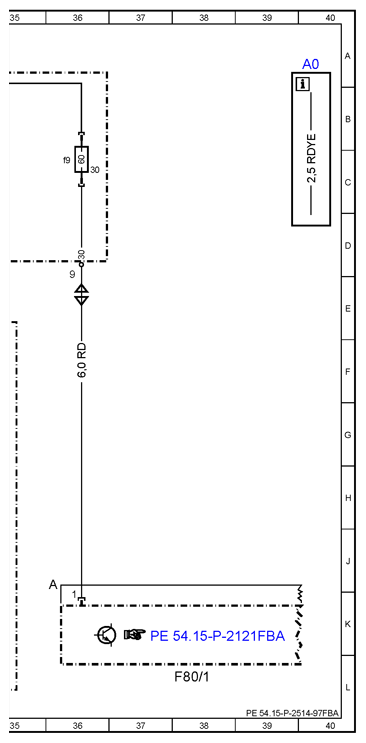

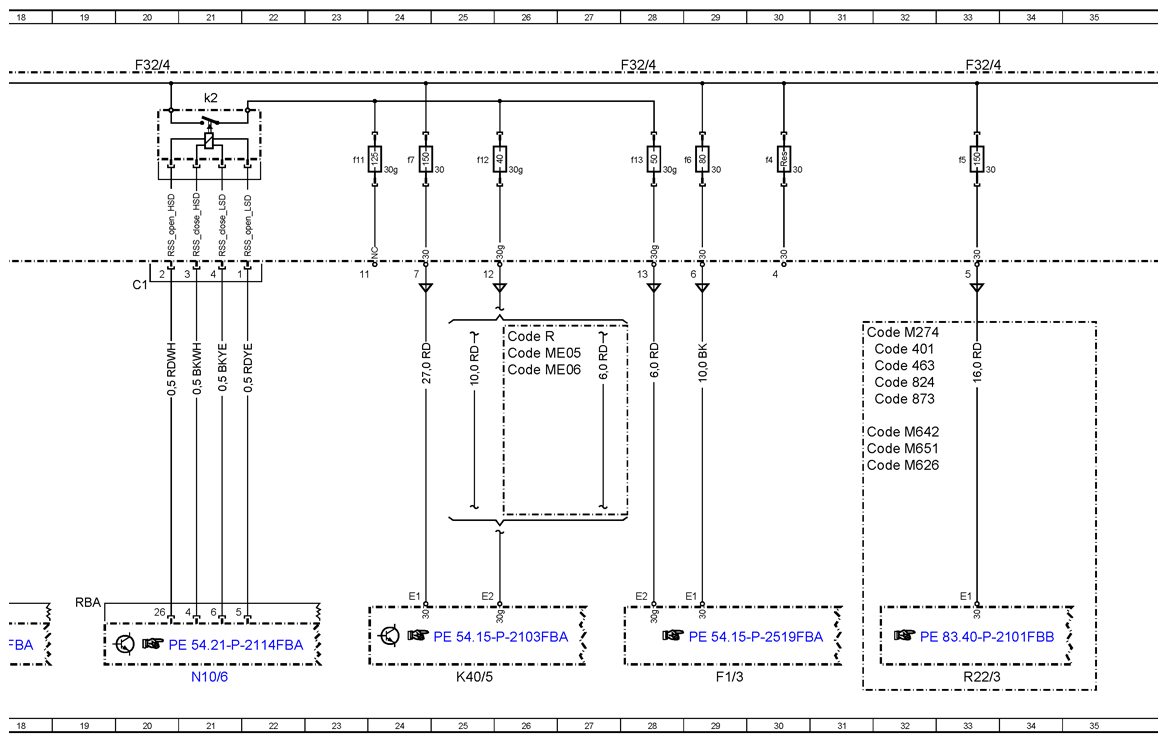

Wiring Diagram, Interior Prefuse Box (F32/4) - PE54.15-P-2514-97FBA
Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40A |
| A32 | AC housing | 12L |
| Code 401 | Seat climate control for driver and front passenger | 32F |
| Code 463 | Head-up display | 32F |
| Code 824 | Additional parts for countries with cold temp. | 32F |
| Code 873 | Seat heater for driver and front passenger | 32G |
| Code M274 | SPARK-IGNITION ENGINE M274 | 31E |
| Code M626 | DIESEL ENGINE 0M626 | 31H |
| Code M642 | DIESEL ENGINE 0M642 | 31G |
| Code M651 | DIESEL ENGINE 0M651 | 31G |
| Code ME04 | Hybrid drive 20 KW VARIANT | 6F |
| Code ME04 | Hybrid drive 20 KW VARIANT | 15B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 6G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 15B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 26F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 6G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 26F |
| Code R | RIGHT-HAND DRIVE | 26F |
| F1/3 | Passenger-side A-pillar fuse box | 29L |
| F32/3 | Engine compartment prefuse box | 3L |
| F32/3f10 | Fuse 10 | 2K |
| F32/4 | Vehicle interior prefuse box | 4A |
| F32/4 | Vehicle interior prefuse box | 12A |
| F32/4 | Vehicle interior prefuse box | 20A |
| F32/4 | Vehicle interior prefuse box | 33A |
| F32/4 | Vehicle interior prefuse box | 28A |
| F32/4f10 | Fuse 10 | 16C |
| F32/4f11 | Fuse 11 | 23C |
| F32/4f12 | Fuse 12 | 25C |
| F32/4f13 | Fuse 13 | 28C |
| F32/4f2 | Fuse 2 | 8C |
| F32/4f3 | Fuse 3 | 12C |
| F32/4f4 | Fuse 4 | 30C |
| F32/4f5 | Fuse 5 | 33C |
| F32/4f6 | Fuse 6 | 29C |
| F32/4f7 | Fuse 7 | 24C |
| F32/4f8 | Fuse 8 | 13C |
| F32/4f9 | Fuse 9 | 36C |
| F32/4k2 | Quiescent current cutout relay | 21B |
| F80/1 | Special-purpose vehicle fuse block 1 | 38L |
| Kl 14 | ECO start/stop function additional battery relay | 8L |
| K40/5 | Rear fuse and relay module | 25L |
| N10/6 | Front SAM control unit | 21L |
| R22/3 | PTC heater booster | 33L |
| X4/37 | Terminal block (circuit 30) | 1H |
| Y3/8 | Fully integrated transmission control control unit | 17L |
