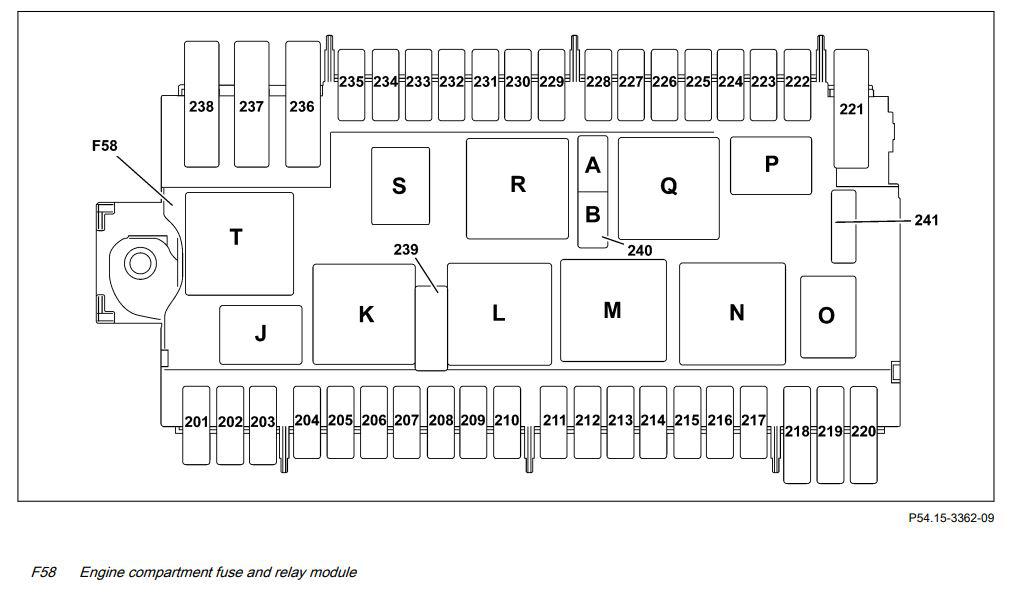

Fuse Assignment Of Fuse And Relay Box In Left Engine Compartment - GF54.15-P-1256-03KN
Model 117, 156, 176, 242, 246
| Slot | Fuse Identification | Terminal | Wire Identification | Fused | Fuse rating (A) |
|---|---|---|---|---|---|
| 201 | Electrical fuse 201 (F58f201) | 30 | 0.5 RDWH | Valid with CODE 882 (Interior monitoring): Alarm siren (H3/1) |
5 |
| 202 | Electrical fuse 202 (F58f202) | 30 | 2.5 RD | Valid with CODE 228 (Stationary heater): Stationary heater control unit (A6n1) |
20 |
| 30 | 0.5 RDYE | Valid for model 242.890: Park pawl control unit circuit 87 relay (F58kO) |
5 | ||
| 203 | Electrical fuse 203 (F58f203) | 30 | 1.5 RDYE | Valid with CODE 631 (Static left-hand traffic LED headlamp) or CODE 632 (Static right-hand traffic LED headlamp: Right front lamp unit (E2) |
15 |
| 87C | 1.0 RDWH | Valid for model 242.890: Powertrain control unit (N127) |
5 | ||
| 204 | Electrical fuse 204 (F58f204) | 30 | 2.5 RDGY | Electronic Stability Program control unit (N30/4) | 25 |
| 205 | Electrical fuse 205 (F58f205) | 87 | 1.5 BKYE | Switched via the horns relay (F58k): Left fanfare horn (H2) Right fanfare horn (H2/1) |
15 |
| 206 | Electrical fuse 206 (F58f206) | 30 | 0.75 RDYE | Valid for engine 651: CDI control unit (N3/9) |
5 |
| 30 | 0.5 RDYE | Valid for engine 607: Powertrain control unit (N127) |
5 | ||
| 87C | 0.5 RDBK | Valid for model 242.890: Brake booster vacuum pump relay (K45) |
5 | ||
| 87C | 0.5 RDBK | Valid for model 242.890: Circuit relay87M (F58kN) |
5 | ||
| 207 | Electrical fuse 207 (F58f207) | 30 | 0.5 GY | Valid for diesel engine: Circuit relay87M (F58kN) |
5 |
| 87C | 0.5 RDBU | Valid for model 242.890: High-voltage battery cooling shutoff valve (Y19/1) Park pawl control unit (N158) |
5 | ||
| 208 | Electrical fuse 208 (F58f208) | 30 | 0.75 BNYE | Valid for engine 133, 607: Circuit 87 relay (F58kS) |
7.5 |
| 87C | 0.5 RDGN | Valid for model 242.890: Fan motor (M4/7) |
5 | ||
| 209 | Electrical fuse 209 (F58f209) | 30 | 1.5 RDBK | Valid with CODE 631 (Static left-hand traffic LED headlamp) or CODE 632 (Static right-hand traffic LED headlamp: Left front lamp unit (E1) |
15 |
| 87C | - | Valid for model 242.890: Spare |
- | ||
| 210 | Electrical fuse 210 (F58f210) | 87C | 0.5 RDWH | Valid with CODE 597 (Windshield, heated): Heated windshield relay (F58kT) |
5 |
| 50 | 2.5 VTWH | Valid for model 176 as of 01.09.2015, model 246 as of 03.11.2014 except CODE 460 (Canada version): Starter front-end relay (K92) |
5 | ||
| 211 | Electrical fuse 211 (F58f211) | 87M | 1.5 RDGY | Valid for model 242.848: CNG control unit (N118/2) |
7.5 |
| 87C | 1.0 RDBN | Valid for model 242.890: Heater circuit circulation pump (M91/6) |
15 | ||
| 212 | Electrical fuse 212 (F58f212) | 87M | 1.5 RDBK | Valid for engine 133, 270: Connector sleeve, circuit 87M3 (Z3z1) |
15 |
| 87M | 1.5 RDBK | Valid for engine 651: Vent line heater element (R39/1) Coolant thermostat heating element(R48) Exhaust gas recirculation cooler bypass switchover valve (Y85) |
15 | ||
| 87M | 2.5 RDWH | Valid for engine 607 with CODE 928 (Emissions standard EU5): Oxygen sensor upstream of catalytic converter (G3/2) Boost pressure positioner (Y77/1) |
15 | ||
| 87M | 2.5 RDWH | Valid for engine 607 with CODE 927 (Emissions standard EU6): Oxygen sensor upstream of catalytic converter (G3/2) |
|||
| 87M | 1.5 RDWH | Valid for engine 607: CDI control unit (N3/9) |
15 | ||
| 87T | 1.5 RDWH | Valid for model 242.890: Electric drive and charger coolant pump (M91/2) |
15 | ||
| 213 | Electrical fuse 213 (F58f213) | 87M | 1.5 RDGN | Valid for engine 133, 270, 651: Connector sleeve, circuit 87 M2e (Z7/36z1) |
15 |
| 87M | 1.5 RDGN | Valid for engine 607 with CODE 928 (Emissions standard EU5): Camshaft Hall sensor (B6/1) CDI control unit (N3/9) Quantity control valve (Y94) |
15 | ||
| 87M | 1.5 RDGN | Valid for engine 607 with CODE 927 (Emissions standard EU6): Oxygen sensor downstream of catalytic converter (G3/1) CDI control unit (N3/9) |
15 | ||
| 87T | 1.5 BKRD | Valid for model 242.890: Battery cooling system coolant pump 1 (M43/2) |
15 | ||
| 214 | Electrical fuse 214 (F58f214) | 87M | 1.5 RDWH | Valid for engine 133, 270, 651: Connector sleeve, circuit 87 M4e (Z7/99z1) |
10 |
| 87T | 1.5 RDBU | Valid for model 242.890: Battery cooling system coolant pump 2 (M43/3) |
15 | ||
| 215 | Electrical fuse 215 (F58f215) | 87M | 2.5 RDBU | Valid for gasoline engine: Cylinder 1 ignition coil (T1/1) Cylinder 2 ignition coil (T1/2) Cylinder 3 ignition coil (T1/3) Cylinder 4 ignition coil (T1/4) |
20 |
| 87M | 2.5 RDBU | Valid for engine 651: Quantity control valve (Y94) |
20 | ||
| 87M | 2.5 RDBU | Valid for engine 607: CDI control unit (N3/9) Boost pressure positioner (Y77/1) Quantity control valve (Y94) |
20 | ||
| 87T | 0.75 RDWH | Valid for model 242.890: Thermal management control unit (N13) Gateway powertrain control unit (N93/8) |
5 | ||
| 87T | 0.5 RDWH | Valid for model 242.890 as of 03.11.2014: High-voltage power distributor (F19/3) |
5 | ||
| 216 | Electrical fuse 216 (F58f216) | 30g | 0.75 RDYE | Valid for gasoline engine: ME-SFI control unit (N3/10) |
5 |
| 30g | 0.5 YERD | Valid for engine 607: Powertrain control unit (N127) |
5 | ||
| 217 | Electrical fuse 217 (F58f217) | 30g | 2.5 RDBK | Valid with transmission 724: Dual clutch transmission fully integrated transmission control unit (Y3/14n4) |
25 |
| 218 | Electrical fuse 218 (F58f218) | 30g | 0.75 RDBK | Electronic Stability Program control unit (N30/4) | 5 |
| 219 | Electrical fuse 219 (F58f219) | 87 | 0.5 RDGY | Valid for model 242.890: Park pawl control unit (N158) |
5 |
| 220 | Electrical fuse 220 (F58f220) | 87 | 1.0 RDBU | Valid for transmission 724 and CODE (B03) (ECO start/stop function): Transmission cooling coolant circulation pump (M13/7) |
10 |
| 221 | Electrical fuse 221 (F58f221) | 87 | 4.0 OGBU | Valid for model 242.890: Vacuum pump (M56) |
40 |
| 222 | Electrical fuse 222 (F58f222) | 30g | 0.5 RDBN | Valid for model 242.890: Electrical refrigerant compressor (A9/5) |
7.5 |
| 223 | Electrical fuse 223 (F58f223 | 15 | - | Spare | - |
| 224 | Electrical fuse 224 (F58f224) | 15 | 0.75 BKYE | Valid with CODE 239 (DISTRONIC PLUS): DISTRONIC electric controller unit (A89) |
7.5 |
| 15 | 0.75 BKYE | Valid with CODE 252 (COLLISION PREVENTION ASSIST) or CODE 258 (COLLISION PREVENTION ASSIST): COLLISION PREVENTION ASSIST controller unit (A90) |
7.5 | ||
| 225 | Electrical fuse 225 (F58f225) | 87 | 0.5 BUVT | Valid for model 242.890: Powertrain control unit (N127) |
5 |
| 226 | Electrical fuse 226 (F58f226) | 15 | 0.5 RDWH | Valid for model 242.848: CNG control unit (N118/2) |
5 |
| 30 | 0.5 RDYE | Valid for model 242.890: Charger control unit (N83/10) Power electronics control unit (N147/2) |
5 | ||
| 227 | Electrical fuse 227 (F58f227) | 15 | 0.5 BKBU | Valid for model 242.890: Power electronics control unit (N147/2) |
5 |
| 228 | Electrical fuse 228 (F58f228) | 15 | 0.75 BKGY | Valid for model 242.890: Electric vehicle sound generator (H4/16) |
5 |
| 229 | Electrical fuse 229 (F58f229) | 15 | 0.5 BKVT | Valid except CODE 631 (Static left-hand traffic LED headlamp) and except CODE 632 (Static right-hand traffic LED headlamp: Left front lamp unit (E1) |
5 |
| 230 | Electrical fuse 230 (F58f230) | 15 | 0.5 RDGN | Electronic Stability Program control unit (N30/4) | 5 |
| 231 | Electrical fuse 231 (F58f231) | 15 | 0.5 BKRD | Valid except CODE 631 (Static left-hand traffic LED headlamp) and except CODE 632 (Static right-hand traffic LED headlamp: Right front lamp unit (E2) |
5 |
| 232 | Electrical fuse 232 (F58f232) | 15 | 1.5 BK | Valid for model 117, 156, model 176 up to 31.08.2015, model 242, model 246 up to 02.11.2014 with CODE 614 (Bi-xenon headlamp) or CODE 618 (Bi-xenon headlamps) or CODE 615 (Bi-xenon headlamps with active curve lights) or CODE 621 (Intelligent Light System (lefthand traffic)) or CODE 622 (Intelligent Light System): Headlamp control unit (N71/1) |
15 |
| 233 | Electrical fuse 233 (F58f233) | 15 | - | Spare | - |
| 234 | Electrical fuse 234 (F58f234) | 87 | 1.0 RDWH | Valid for engine 607: Powertrain control unit (N127) |
5 |
| 30 | 0.75 RDWH | Valid for model 242.890: High-voltage power distributor (F19/3) |
10 | ||
| 235 | Electrical fuse 235 (F58f235) | 87 | Valid for engine 607: | 7.5 | |
| 1.0 RDGN | Fan motor (M4/7) | ||||
| 0.75 RDGN | Radiator shutters actuator (Y84) | ||||
| 87 | Valid for engine 133: | 7.5 | |||
| 0.75 BNGN | Charge air cooler circulation pump (M44) | ||||
| 1.5 BNGY | Charge air cooler circulation pump (M44) | ||||
| 236 | Electrical fuse 236 (F58f236) | 30 | 4.0 RDGN | SAM control unit (N10) | 40 |
| 237 | Electrical fuse 237 (F58f237) | 30 | 4.0 RDWH | Electronic Stability Program control unit (N30/4) | 40 |
| 238 | Electrical fuse 238 (F58f238) | 87 | 6.0 RDYE | Valid with CODE 597 (Windshield, heated): Heated windshield (R22/2) |
50 |
| 239 | Electrical fuse 239 (F58f239) | 87 | - | Wiper speed 1/2 relay (F58kK) | 30 |
| 240A | Electrical fuse 240A (F58f240A) | 15 | - | Valid except model 242.890: Starter circuit 50 relay (F58kM) |
25 |
| 15 | 0.5 BUGN | Valid for model 242.890: Powertrain control unit (N127) |
7.5 | ||
| 240B | Electrical fuse 240B (F58f240B) | 15 | - | Valid except model 242.890: Circuit 15 relay (not latched) (F58kQ) |
25 |
| 241 | Electrical fuse 241 (F58f241) | 30g | 0.75 RDBK | Valid for model 242.890: High-voltage PTC heater (N33/5) |
7.5 |
