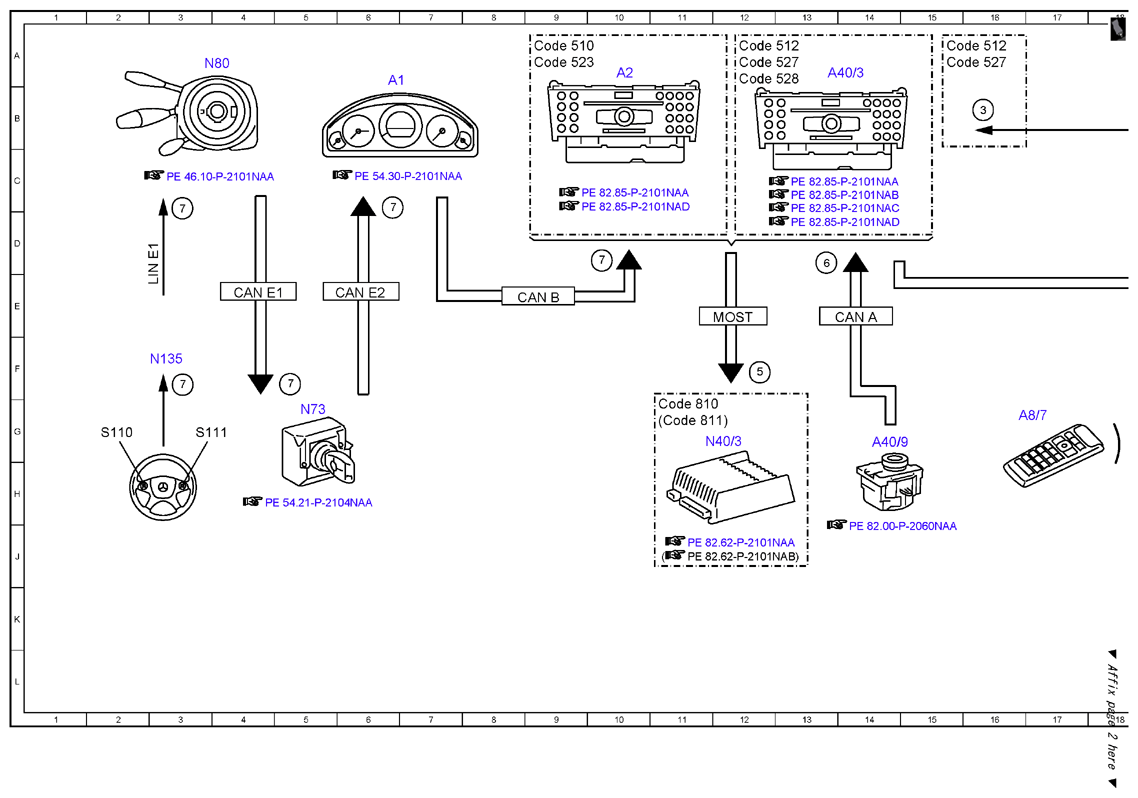

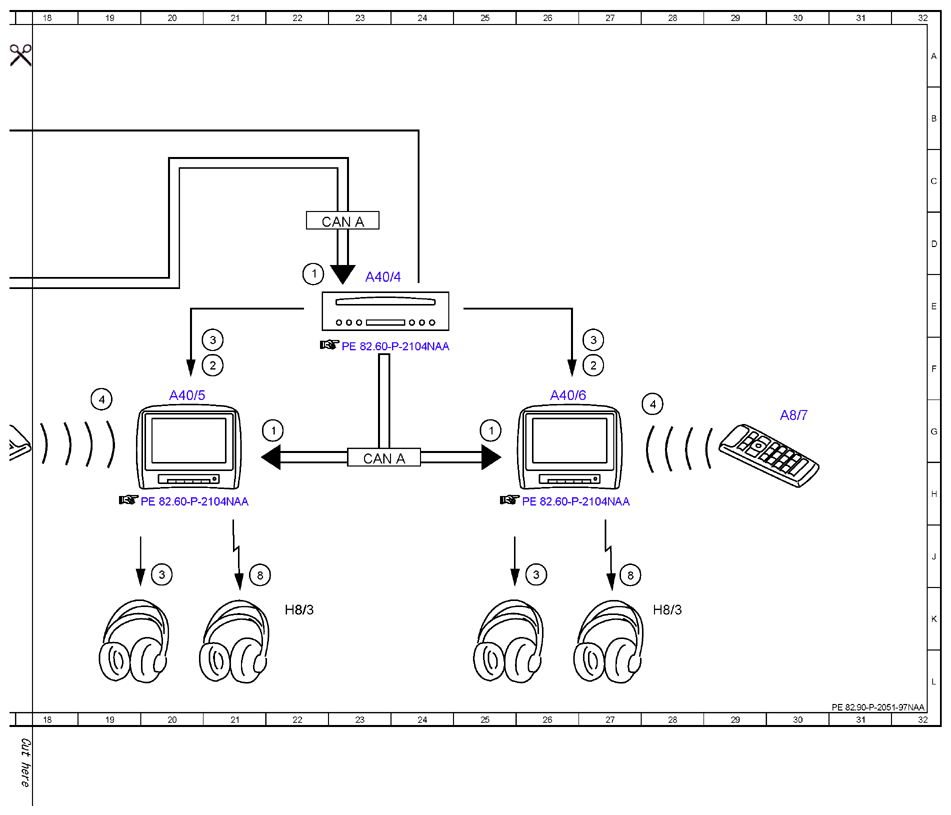

| 1 |
Telematics CAN active, signal |
22G |
| 1 |
Telematics CAN active, signal |
25G |
| 1 |
Telematics CAN active, signal |
22E |
| 2 |
Analog picture signal, signal |
21F |
| 2 |
Analog picture signal, signal |
27F |
| 3 |
Analog audio signal, signal |
20J |
| 3 |
Analog audio signal, signal |
26J |
| 3 |
Analog audio signal, signal |
21F |
| 3 |
Analog audio signal, signal |
27F |
| 3 |
Analog audio signal, signal |
16B |
| 4 |
Infrared, signal |
19G |
| 4 |
Infrared, signal |
28G |
| 5 |
Sound system amplifier, actuation |
12F |
| 6 |
Audio/COMAND controller, request |
13D |
| 7 |
Multifunction steering wheel button group, signal |
3F |
| 7 |
Multifunction steering wheel button group, signal |
5F |
| 7 |
Multifunction steering wheel button group, signal |
3D |
| 7 |
Multifunction steering wheel button group, signal |
6C |
| 7 |
Multifunction steering wheel button group, signal |
10D |
| 8 |
Radio frequency, signal |
21J |
| 8 |
Radio frequency, signal |
27J |
| A1 |
Instrument cluster |
6A |
| A2 |
Radio |
10A |
| A40/3 |
COMAND control unit |
13A |
| A40/4 |
DVD player |
23E |
| A40/5 |
Left rear display |
20G |
| A40/6 |
Right rear display |
26G |
| A40/9 |
Audio/COMAND control panel |
14G |
| A8/7 |
Remote control |
17G |
| A8/7 |
Remote control |
30G |
| CAN A |
Telematics CAN |
23H |
| CAN A |
Telematics CAN |
14E |
| CAN A |
Telematics CAN |
23D |
| CAN B |
Interior CAN |
9E |
| CAN E1 |
Chassis CAN 1 |
4E |
| CAN E2 |
Chassis CAN 2 |
6E |
| Code 510 |
Audio 20 with CD changer |
9A |
| Code 512 |
COMAND APS with DVD changer |
15A |
| Code 512 |
COMAND APS with DVD changer |
12A |
| Code 523 |
Audio 20 radio |
9A |
| Code 527 |
COMAND APS (with navigation) |
15A |
| Code 527 |
COMAND APS (with navigation) |
12A |
| Code 528 |
COMAND with DVD changer |
12A |
| Code 810 |
Sound system |
11G |
| Code 811 |
Extended sound system |
11G |
| H8/3 |
Radio frequency headphones |
22K |
| H8/3 |
Radio frequency headphones |
28K |
| LIN E1 |
Steering LIN |
3D |
| MOST |
Media Oriented System Transport |
12E |
| N135 |
Steering wheel electronics |
3F |
| N40/3 |
Sound system amplifier control unit |
12G |
| N73 |
Electronic ignition switch control unit |
5G |
| N80 |
Steering column module control unit |
3A |
| S110 |
Left multifunction steering wheel button group |
2G |
| S111 |
Right multifunction steering wheel button group |
3G |
