| 1 |
Circuit 15, status |
18H |
| 2 |
Wheel speed, signal |
18G |
| 2 |
Wheel speed, signal |
18C |
| 3 |
Engine speed, signal |
16D |
| 3 |
Engine speed, signal |
18G |
| 4 |
Coolant temperature, signal |
18G |
| 4 |
Coolant temperature, signal |
15D |
| 5 |
Fuel tank fuel level indicator fill level sensor, signal |
8B |
| 5 |
Fuel tank fuel level indicator fill level sensor, signal |
18K |
| 6 |
Gear stage, signal |
8H |
| 6 |
Gear stage, signal |
15D |
| 6 |
Gear stage, signal |
17H |
| 7 |
Transmission mode, signal |
8H |
| 7 |
Transmission mode, signal |
15D |
| 7 |
Transmission mode, signal |
17G |
| 8 |
ECO start/stop function button, status |
6C |
| 8 |
ECO start/stop function button, status |
13G |
| 8 |
ECO start/stop function button, status |
16B |
| 9 |
ECO start/stop function, status |
14D |
| 9 |
ECO start/stop function, status |
17G |

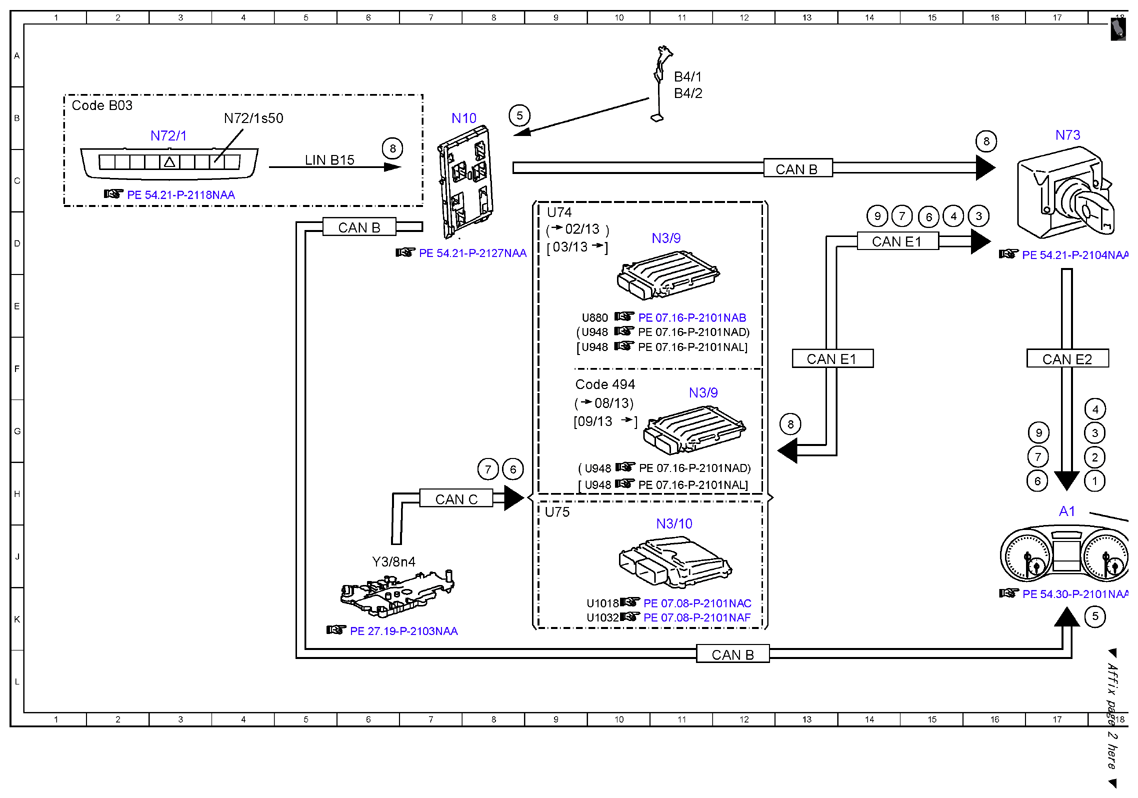

| A1 |
Instrument cluster |
17H |
| A1e4 |
Fuel reserve indicator lamp |
19J |
| A1e54 |
Coolant temperature warning lamp |
19J |
| A1p1 |
Coolant temperature gauge |
19J |
| A1p12 |
Gear indicator |
19K |
| A1p13 |
Multifunction display |
19K |
| A1p16 |
Transmission mode display |
19L |
| A1p2 |
Fuel level indicator |
19K |
| A1p5 |
Tachometer |
19K |
| A1p8 |
Speedometer |
19K |
| B4/1 |
Fuel tank fuel level indicator fill level sensor, left |
11A |
| B4/2 |
Fuel tank fuel level indicator fill level sensor, right |
11B |
| CAN B |
Interior CAN |
6D |
| CAN B |
Interior CAN |
12L |
| CAN B |
Interior CAN |
13C |
| CAN C |
Drive train CAN |
7H |
| CAN E1 |
Chassis CAN 1 |
20C |
| CAN E1 |
Chassis CAN 1 |
13F |
| CAN E1 |
Chassis CAN 1 |
14D |
| CAN E2 |
Chassis CAN 2 |
17F |
| Code 494 |
USA version |
9F |
| Code B03 |
ECO start/stop function |
1B |
| LIN B15 |
Battery sensor LIN |
5C |
| N10 |
SAM control unit |
7B |
| N3/10 |
ME-SFI [ME] control unit |
11J |
| N3/9 |
CDI control unit |
11D |
| N3/9 |
CDI control unit |
11F |
| N30/4 |

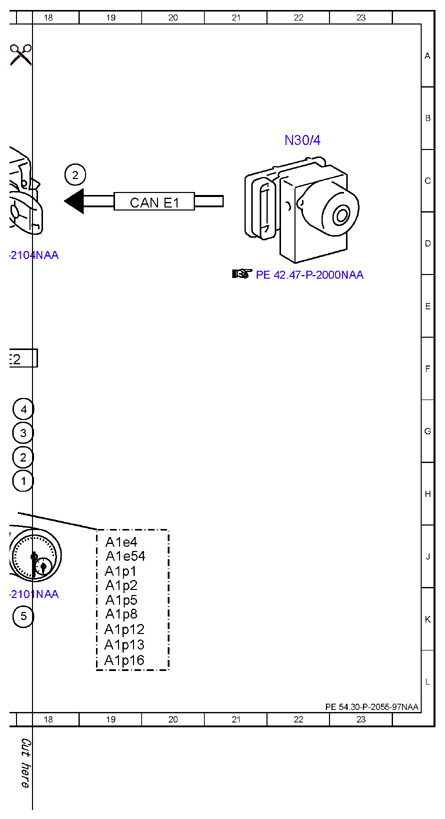

Electronic Stability Program control unit |
22B |
| N72/1 |
Upper control panel control unit |
3B |
| N72/1s50 |
ECO start/stop function button |
4B |
| N73 |
Electronic ignition switch control unit |
17B |
| U1018 |
Valid for gasoline engine 276 |
9K |
| U1032 |
Valid for engine 278 and 157 |
9K |
| U74 |
Valid for diesel engines |
9D |
| U75 |
Valid for gasoline engines |
9H |
| U880 |
Valid for engine 642 |
9E |
| U948 |
Valid for diesel engine 651 |
9E |
| U948 |
Valid for diesel engine 651 |
9F |
| U948 |
Valid for diesel engine 651 |
9H |
| U948 |
Valid for diesel engine 651 |
9H |
| Y3/8n4 |
Fully integrated transmission control unit |
6J |
