| 1 |
Circuit 15, status |
28F |
| 2 |
Battery sensor, signal |
29E |
| 3 |

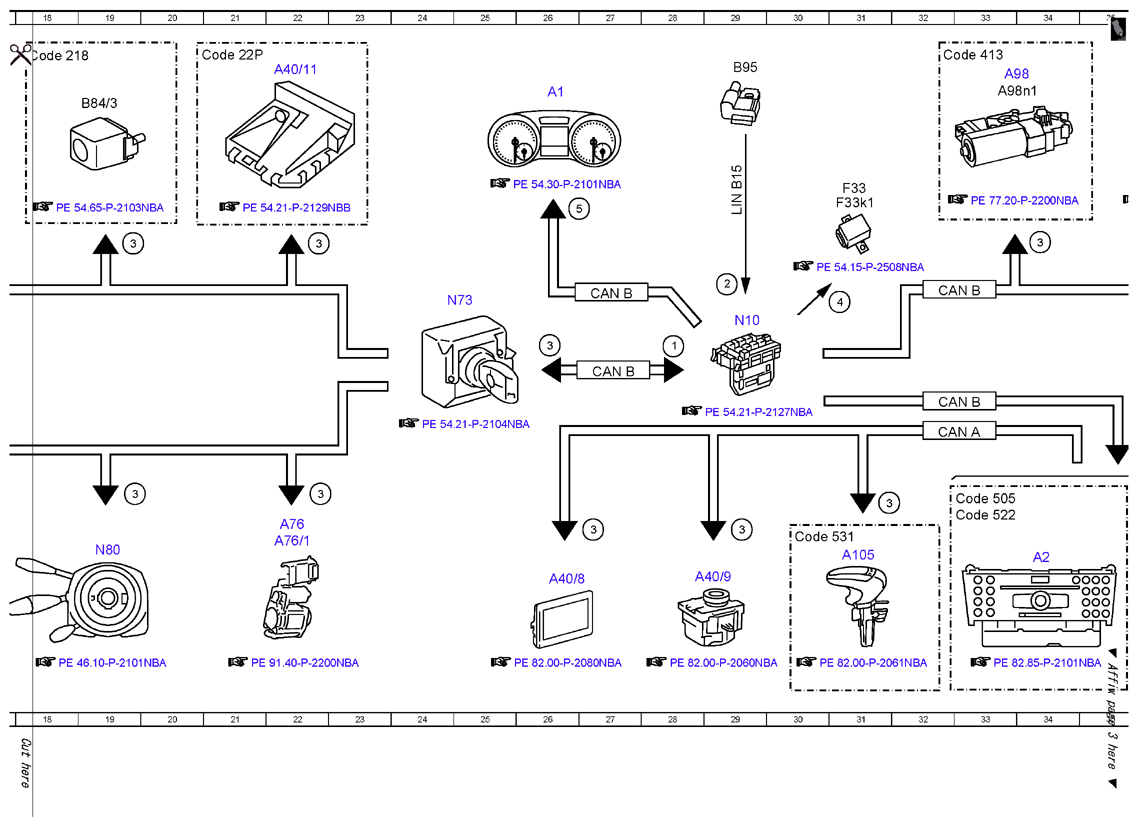

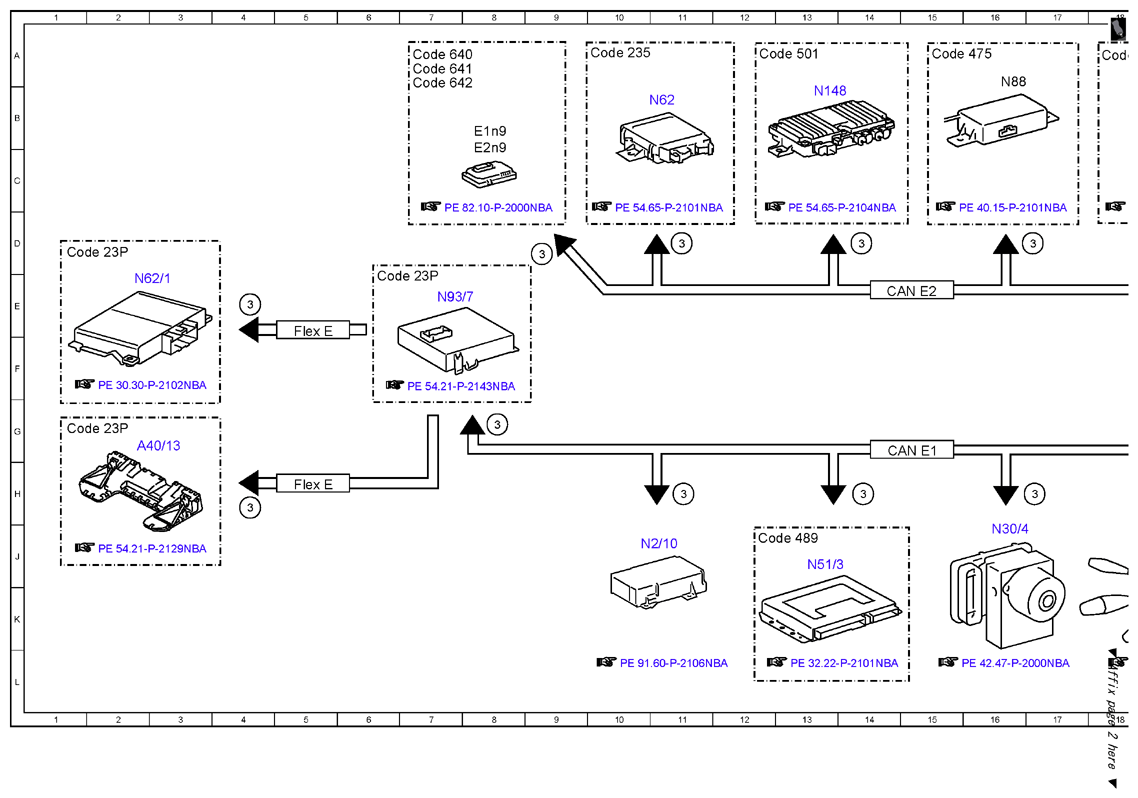

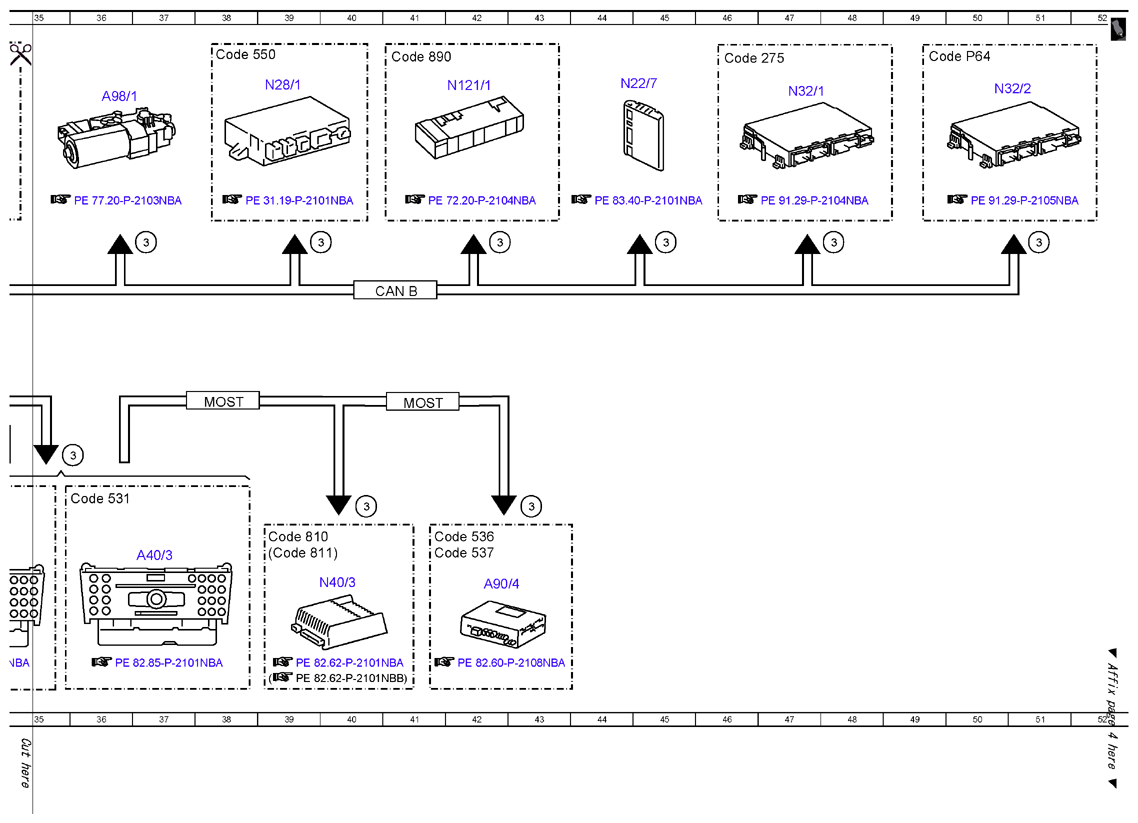

No-load current shutoff, signal |
4H |
| 3 |
No-load current shutoff, signal |
4E |
| 3 |
No-load current shutoff, signal |
11H |
| 3 |
No-load current shutoff, signal |
11D |
| 3 |
No-load current shutoff, signal |
9D |
| 3 |
No-load current shutoff, signal |
14D |
| 3 |
No-load current shutoff, signal |
14H |
| 3 |
No-load current shutoff, signal |
17D |
| 3 |
No-load current shutoff, signal |
17H |
| 3 |
No-load current shutoff, signal |
19D |
| 3 |
No-load current shutoff, signal |
19H |
| 3 |
No-load current shutoff, signal |
22D |
| 3 |
No-load current shutoff, signal |
22H |
| 3 |
No-load current shutoff, signal |
27J |
| 3 |
No-load current shutoff, signal |
29J |
| 3 |
No-load current shutoff, signal |
31H |
| 3 |
No-load current shutoff, signal |
36G |
| 3 |
No-load current shutoff, signal |
34D |
| 3 |
No-load current shutoff, signal |
37D |
| 3 |
No-load current shutoff, signal |
39D |
| 3 |
No-load current shutoff, signal |
42D |
| 3 |
No-load current shutoff, signal |
45D |
| 3 |
No-load current shutoff, signal |
48D |
| 3 |
No-load current shutoff, signal |
51D |
| 3 |
No-load current shutoff, signal |
26F |
| 3 |
No-load current shutoff, signal |
8G |
| 3 |
No-load current shutoff, signal |
40H |
| 3 |
No-load current shutoff, signal |
43H |
| 4 |
Circuit 30g relay, actuation |
31E |
| 5 |
Instrument cluster message, request |
26D |
| A1 |
Instrument cluster |
26B |
| A105 |
Touchpad |
31J |
| A2 |
Radio |
34J |
| A40/11 |
Multifunction camera |
22A |
| A40/13 |
Stereo multifunction camera |
2G |
| A40/3 |
COMAND control unit |
37J |
| A40/8 |
Audio/COMAND display |
26J |
| A40/9 |
Audio/COMAND control panel |
29J |
| A76 |
Left front reversible emergency tensioning retractor |
22J |
| A76/1 |
Right front reversible emergency tensioning retractor |
22J |
| A90/4 |
Tuner unit |
42K |
| A98 |
Panoramic sliding roof control module |
33A |
| A98/1 |
Sliding roof control module |
36B |
| A98n1 |
Panoramic sliding roof control unit |
33B |
| B84/3 |
Backup camera |
19B |
| B95 |
Battery sensor |
29A |
| CAN A |
Telematics CAN |
32G |
| CAN B |
Interior CAN |
27F |
| CAN B |
Interior CAN |
27E |
| CAN B |
Interior CAN |
32G |
| CAN B |
Interior CAN |
41E |
| CAN B |
Interior CAN |
32E |
| CAN E1 |
Chassis CAN 1 |
15G |
| CAN E2 |
Chassis CAN 2 |
15E |
| Code 218 |
Backup camera |
18A |
| Code 22P |
Track package |
20A |
| Code 235 |
APC 2.0 Active Parking Guidance incl. Parktronic |
10A |
| Code 23P |
Driver assistance package |
1D |
| Code 23P |
Driver assistance package |
1G |
| Code 23P |
Driver assistance package |
6E |
| Code 275 |
Front passenger seat memory package / electrically adjustable driver seat |
46A |
| Code 413 |
Panoramic sliding sunroof |
32A |
| Code 475 |
Tire pressure monitor |
15A |
| Code 489 |
AIRMATIC |
12J |
| Code 501 |
360 degree camera |
12A |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
33H |
| Code 522 |
Audio 20 radio |
33H |
| Code 531 |
COMAND APS |
30J |
| Code 531 |
COMAND APS |
36H |
| Code 536 |
SIRIUS satellite radio |
41J |
| Code 537 |
Digital radio |
41J |
| Code 550 |
Trailer hitch |
38A |
| Code 640 |
High Performance LED |
7A |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
7A |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
7B |
| Code 810 |
Sound system |
39J |
| Code 811 |
Extended sound system |
39J |
| Code 890 |
Tailgate control |
41A |
| Code P64 |
Memory package |
49A |
| E1n9 |
Left headlamp control unit |
8B |
| E2n9 |
Right headlamp control unit |
8C |
| F33 |
Battery compartment prefuse box |
31C |
| F33k1 |
Circuit 30g relay |
31C |
| Flex E |
Chassis FlexRay |
5H |
| Flex E |
Chassis FlexRay |
5E |
| LIN B15 |
Battery sensor LIN |
29C |
| MOST |
Media Oriented System Transport |
41G |
| MOST |
Media Oriented System Transport |
38G |
| N10 |
SAM control unit |
29E |
| N121/1 |
Tailgate control control unit |
42B |
| N148 |
360° camera control unit |
13B |
| N2/10 |
Supplemental restraint system control unit |
11J |
| N22/7 |
Automatic air conditioning control and operating unit |
44B |
| N28/1 |
Trailer recognition control unit |
39B |
| N30/4 |
Electronic Stability Program control unit |
16J |
| N32/1 |
Driver seat control unit |
47B |
| N32/2 |
Front passenger seat control unit |
50B |
| N40/3 |
Sound system amplifier control unit |
40J |
| N51/3 |
AIRMATIC control unit |
13J |
| N62 |
Parking system control unit |
11B |
| N62/1 |
Radar sensors control unit |
2E |
| N73 |
Electronic ignition switch control unit |
24E |
| N80 |
Steering column module control unit |
19J |
| N88 |
Tire pressure monitor control unit |
16A |
| N93/7 |
Chassis gateway control unit |
7E |
