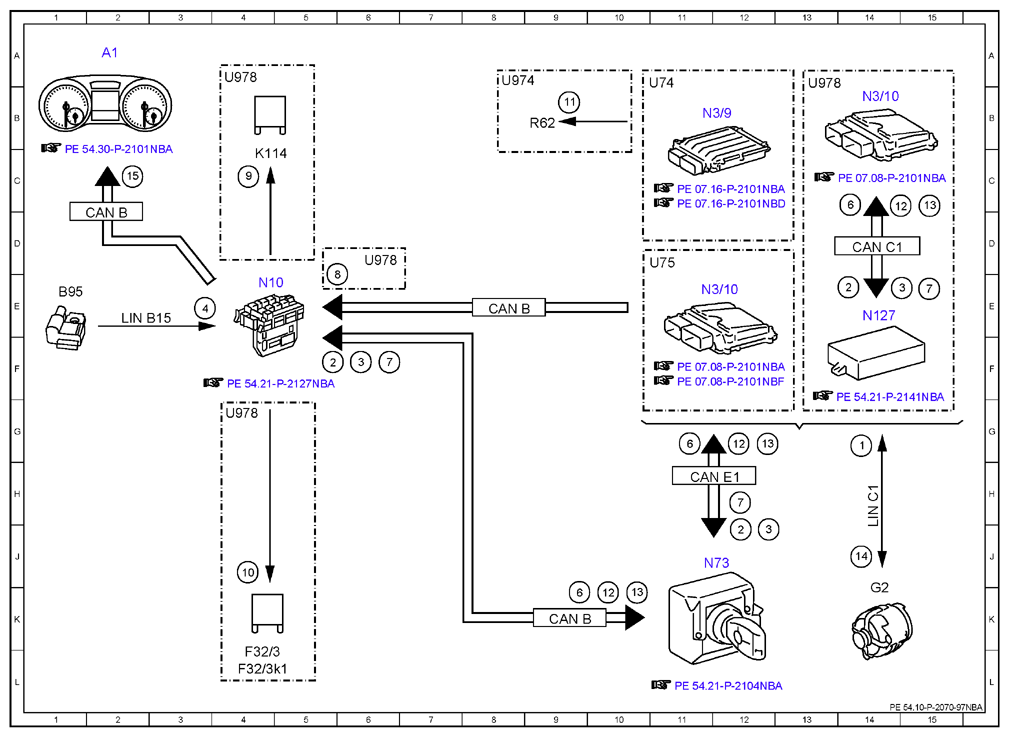

| 1 |
Alternator, signal |
14G |
| 10 |
Decoupling relay, actuation |
4J |
| 11 |
Circuit 87, status |
9B |
| 12 |
Engine start, request |
10K |
| 12 |
Engine start, request |
12G |
| 12 |
Engine start, request |
14C |
| 13 |
Specified alternator voltage, signal |
10K |
| 13 |
Specified alternator voltage, signal |
12G |
| 13 |
Specified alternator voltage, signal |
15C |
| 14 |
Excitation voltage, request |
14J |
| 15 |
Instrument cluster message, request |
2C |
| 2 |
Engine running, signal |
5F |
| 2 |
Engine running, signal |
12J |
| 2 |
Engine running, signal |
14E |
| 3 |
Alternator operating rate, signal |
6F |
| 3 |
Alternator operating rate, signal |
12J |
| 3 |
Alternator operating rate, signal |
14E |
| 4 |
Battery sensor, signal |
3E |
| 6 |
On-board electrical system energy state, signal |
9K |
| 6 |
On-board electrical system energy state, signal |
11G |
| 6 |
On-board electrical system energy state, signal |
14C |
| 7 |
Drivetrain operational, signal |
6F |
| 7 |
Drivetrain operational, signal |
12H |
| 7 |
Drivetrain operational, signal |
15E |
| 8 |
Hot start, signal |
5E |
| 9 |
ECO start/stop function additional battery relay, actuation |
4C |
| A1 |
Instrument cluster |
2A |
| B95 |
Battery sensor |
1E |
| CAN B |
Interior CAN |
9K |
| CAN B |
Interior CAN |
8E |
| CAN B |
Interior CAN |
2D |
| CAN C1 |
Engine CAN |
14D |
| CAN E1 |
Chassis CAN 1 |
11H |
| F32/3 |
Engine compartment prefuse box |
4L |
| F32/3k1 |
Decoupling relay |
4L |
| G2 |
Alternator |
14K |
| K114 |
ECO start/stop function additional battery relay |
4C |
| LIN B15 |
Battery sensor LIN |
2E |
| LIN C1 |
Drive train LIN |
14H |
| N10 |
SAM control unit |
4E |
| N127 |
Drivetrain control unit |
14E |
| N3/10 |
ME-SFI [ME] control unit |
11E |
| N3/10 |
ME-SFI [ME] control unit |
14B |
| N3/9 |
CDI control unit |
11B |
| N73 |
Electronic ignition switch control unit |
11J |
| R62 |
Voltage dip limiter |
9B |
| U74 |
Valid for diesel engines |
10B |
| U75 |
Valid for gasoline engines |
10D |
| U974 |
Not valid for hybrid drive |
8A |
| U978 |
Valid for hybrid drive |
4A |
| U978 |
Valid for hybrid drive |
4G |
| U978 |
Valid for hybrid drive |
6D |
| U978 |
Valid for hybrid drive |
13B |
