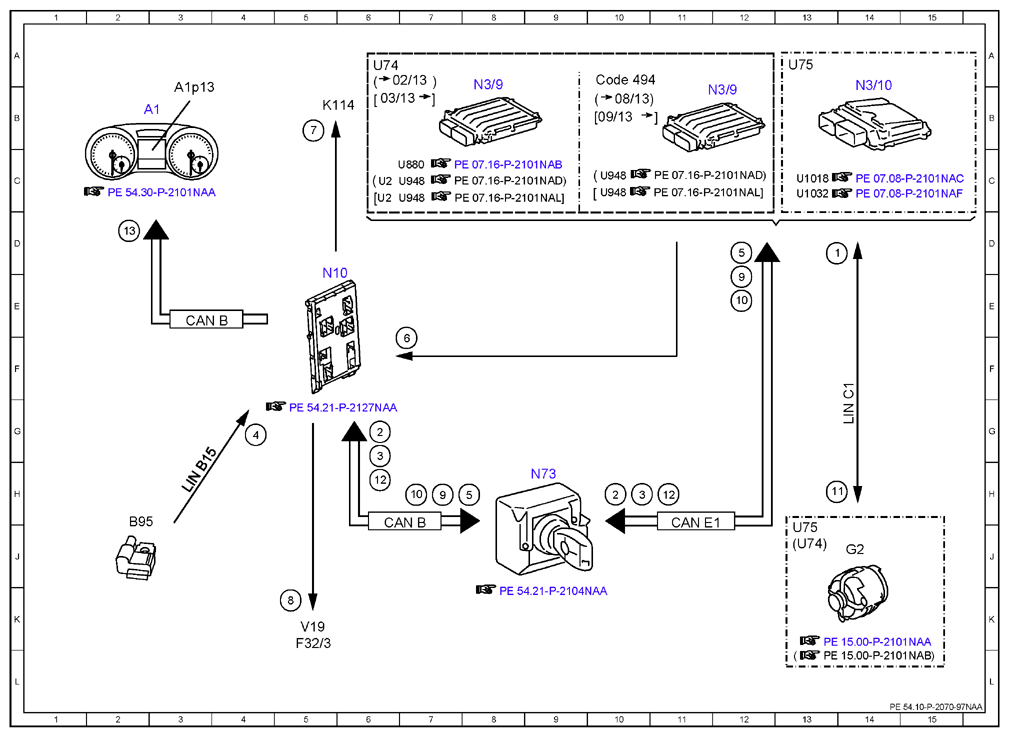

| 1 |
Alternator, signal |
13D |
| 10 |
Specified alternator voltage, signal |
12E |
| 10 |
Specified alternator voltage, signal |
7H |
| 11 |
Excitation voltage, request |
14H |
| 12 |
Alternator operating rate, signal |
6H |
| 12 |
Alternator operating rate, signal |
11H |
| 13 |
Instrument cluster message, request |
2D |
| 2 |
Engine running, signal |
10H |
| 2 |
Engine running, signal |
6G |
| 3 |
Drivetrain operational, signal |
6G |
| 3 |
Drivetrain operational, signal |
10H |
| 4 |
Battery sensor, signal |
4G |
| 5 |
On-board electrical system energy state, signal |
12D |
| 5 |
On-board electrical system energy state, signal |
8H |
| 6 |
Hot start, signal |
7F |
| 7 |
ECO start/stop function additional battery relay, actuation |
5B |
| 8 |
ECO start/stop function diode, actuation |
5K |
| 9 |
Engine start, request |
12E |
| 9 |
Engine start, request |
7H |
| A1 |
Instrument cluster |
2B |
| A1p13 |
Multifunction display |
3B |
| B95 |
Battery sensor |
2J |
| CAN B |
Interior CAN |
6J |
| CAN B |
Interior CAN |
3E |
| CAN E1 |
Chassis CAN 1 |
11J |
| Code 494 |
USA version |
10A |
| F32/3 |
Engine compartment prefuse box |
5K |
| G2 |
Alternator |
14J |
| K114 |
ECO start/stop function additional battery relay |
5B |
| LIN B15 |
Battery sensor LIN |
3H |
| LIN C1 |
Drive train LIN |
14G |
| N10 |
SAM control unit |
5E |
| N3/10 |
ME-SFI [ME] control unit |
14B |
| N3/9 |
CDI control unit |
8B |
| N3/9 |
CDI control unit |
12B |
| N73 |
Electronic ignition switch control unit |
9H |
| U1018 |
Valid for gasoline engine 276 |
13C |
| U1032 |
Valid for engine 278 and 157 |
13C |
| U2 |
Valid for all except USA |
6C |
| U2 |
Valid for all except USA |
6C |
| U74 |
Valid for diesel engines |
13J |
| U74 |
Valid for diesel engines |
6A |
| U75 |
Valid for gasoline engines |
13J |
| U75 |
Valid for gasoline engines |
13A |
| U880 |
Valid for engine 642 |
6C |
| U948 |
Valid for diesel engine 651 |
10C |
| U948 |
Valid for diesel engine 651 |
10C |
| U948 |
Valid for diesel engine 651 |
6C |
| U948 |
Valid for diesel engine 651 |
6C |
| V19 |
ECO start/stop function diode |
5K |
