Wiring diagram for instrument cluster (IC) control unit - PE54.30-P-2101-97NBA

Code: Designation: Position:
A0 Color code key 40L
A1 Instrument cluster 4A
A1 Instrument cluster 12A
A1 Instrument cluster 20A
A1 Instrument cluster 29A
A1e1 Left turn signal indicator light 7A
A1e10 Parking brake indicator lamp 25A
A1e11 Parking brake indicator lamp 25A
A1e15 Supplemental restraint system indicator lamp 1A
A1e16 Preglow indicator lamp 15A
A1e17 Antilock brake system indicator lamp 18A
A1e18 Rear fog lamp indicator lamp 24A
A1e2 Right turn signal indicator light 8A
A1e20 Regenerative braking system indicator lamp 32A
A1e3 High beam indicator lamp 19A
A1e32 ESP®/ASR OFF warning lamp 29A
A1e4 Fuel reserve indicator lamp 16A
A1e41 Electronic Stability Program warning lamp 11A
A1e51 Brake system warning lamp 2A
A1e52 COLLISION PREVENTION ASSIST warning lamp 28A
A1e54 Coolant temperature warning lamp 10A
A1e58 Engine diagnosis indicator lamp 3A
A1e59 DISTRONIC warning lamp 26A
A1e66 Tire pressure monitor warning lamp 22A
A1e67 Low beam indicator lamp 23A
A1e75 Brake force distribution warning lamp 30A
A1e9 Seat belt warning lamp 17A
A1p1 Coolant temperature gauge 9A
A1p12 Gear indicator 13A
A1p13 Multifunction display 6A
A1p16 Transmission mode display 14A
A1p19 Power indicator display 33A
A1p2 Fuel level indicator 10A
A1p5 Tachometer 18A
A1p8 Speedometer 11A
CAN B Interior CAN 6K
CAN E2 Chassis CAN 2 10K
Code 475 Tire pressure monitor 21A
Code ME05 HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) 31A
F3/2 Cockpit circuit 30 fuse box 3L
F3/2f12 Fuse 12 2L
U203 Valid without DISTRONIC PLUS 27A
U74 Valid for diesel engines 14A
W1/4 Cockpit ground point 3F
X30/30 Vehicle floor chassis CAN E2 potential distributor electrical connector 10L
X30/6 Cockpit potential distributor electrical connector (CAN) 6L
Z35/7 CAN bus high cockpit bus node 9G
Z35/8 CAN bus low cockpit bus node 10G

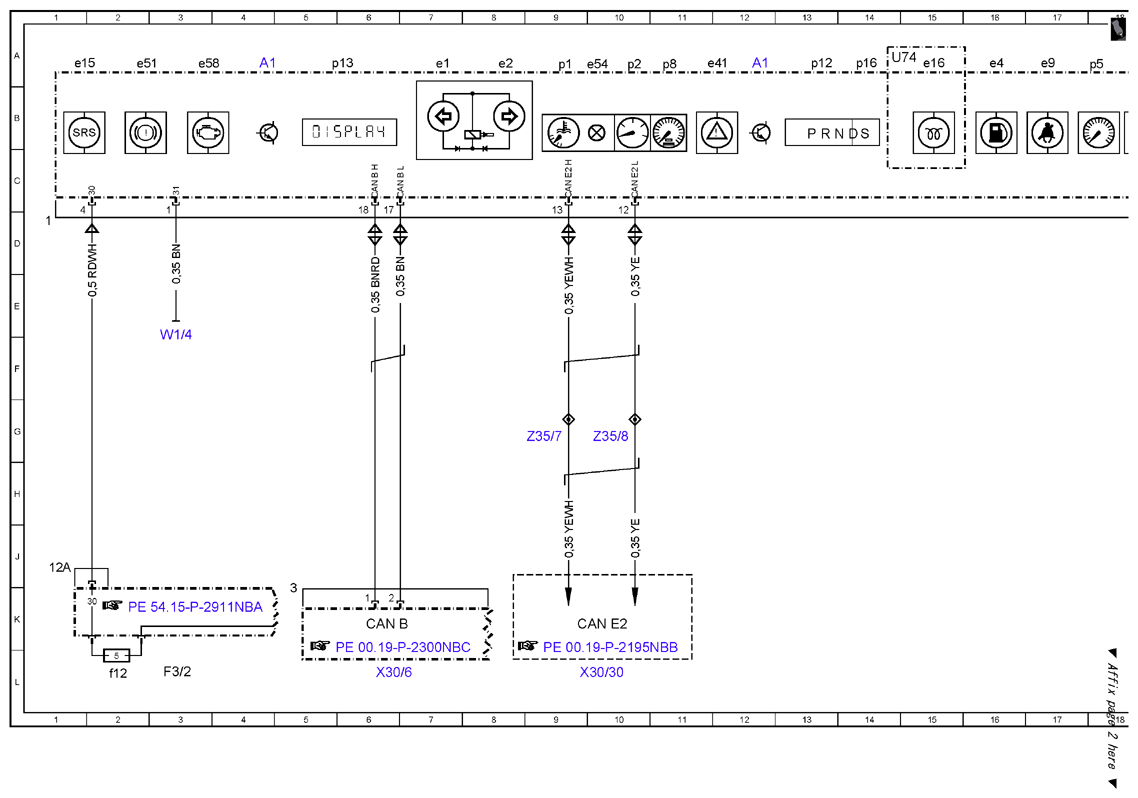

Fig 1: Instrument Cluster Control Unit Wiring Diagram (1 Of 3)
G10078203Courtesy of MERCEDES-BENZ USA

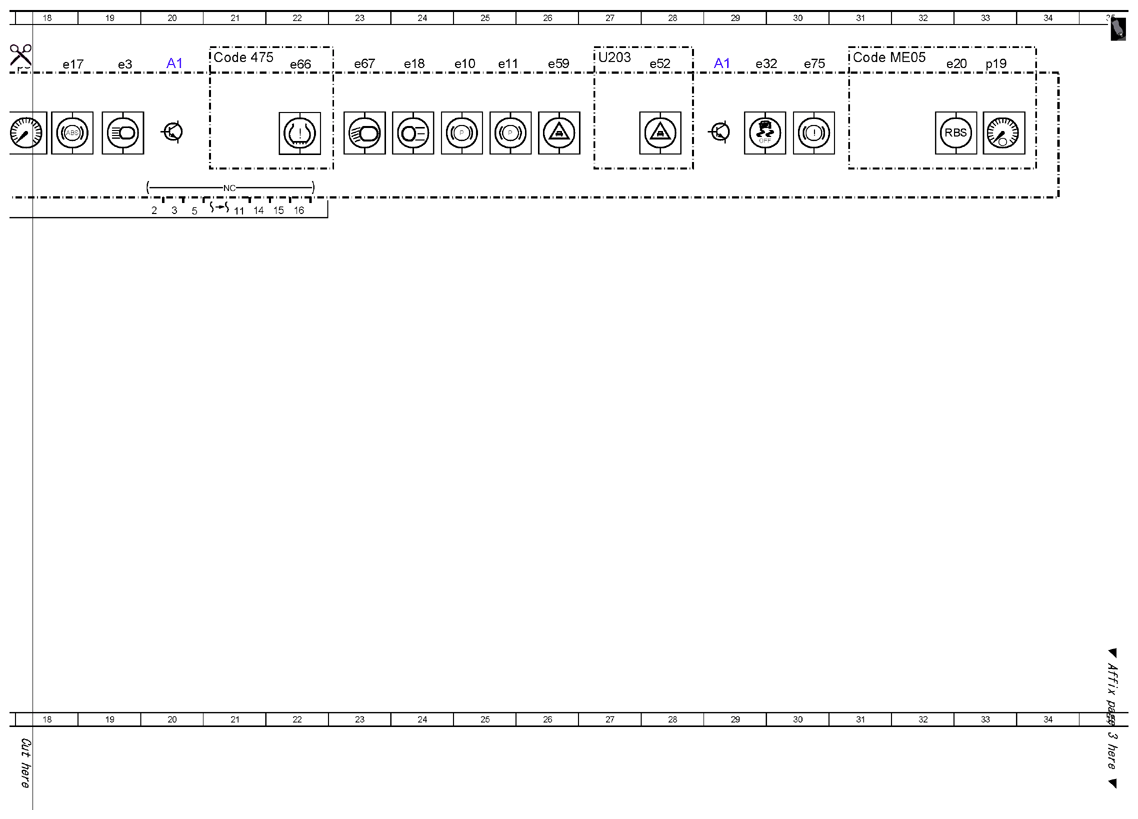

Fig 2: Instrument Cluster Control Unit Wiring Diagram (2 Of 3)
G10078204Courtesy of MERCEDES-BENZ USA

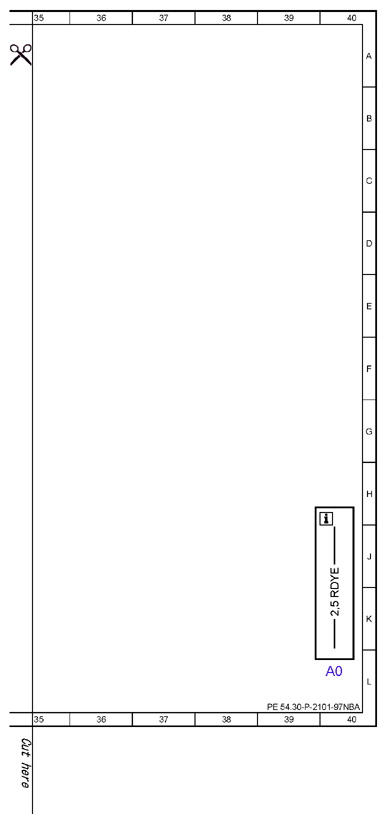

Fig 3: Instrument Cluster Control Unit Wiring Diagram (3 Of 3)
G10078205Courtesy of MERCEDES-BENZ USA
