Remove/install rear axle level sensor - AR82.10-P-0005GW
MODEL 463 as of model year 2013/facelift 2012
| Remove/install | |||
| 1 | Lift/jack up vehicle | AR00.60-P-1000G | |

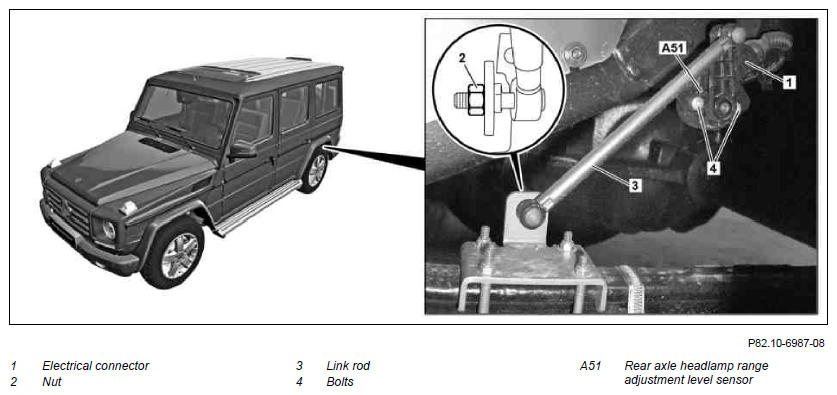

| 2 | Disconnect electrical connector (1) from rear axle headlamp range adjustment level sensor (A51) | ||
| 3 | Unscrew nut (2) of link rod (3) and press out link rod (3) | ||
| 4 | Remove bolts (4) | ||
| 5 | Rear axle headlamp range adjustment level sensor (A51) | ||
| 6 | Remove link rod (3) from rear axle headlamp range adjustment level sensor (A51) | When replacing rear axle headlamp range adjustment level sensor (A51) | |
| 7 | Install in the reverse order | ||
| 8 | Perform calibration with STAR DIAGNOSIS | ||
| 9 | Read out and erase the fault memory using Star Diagnosis |
AD00.00-P-2000-04A |
