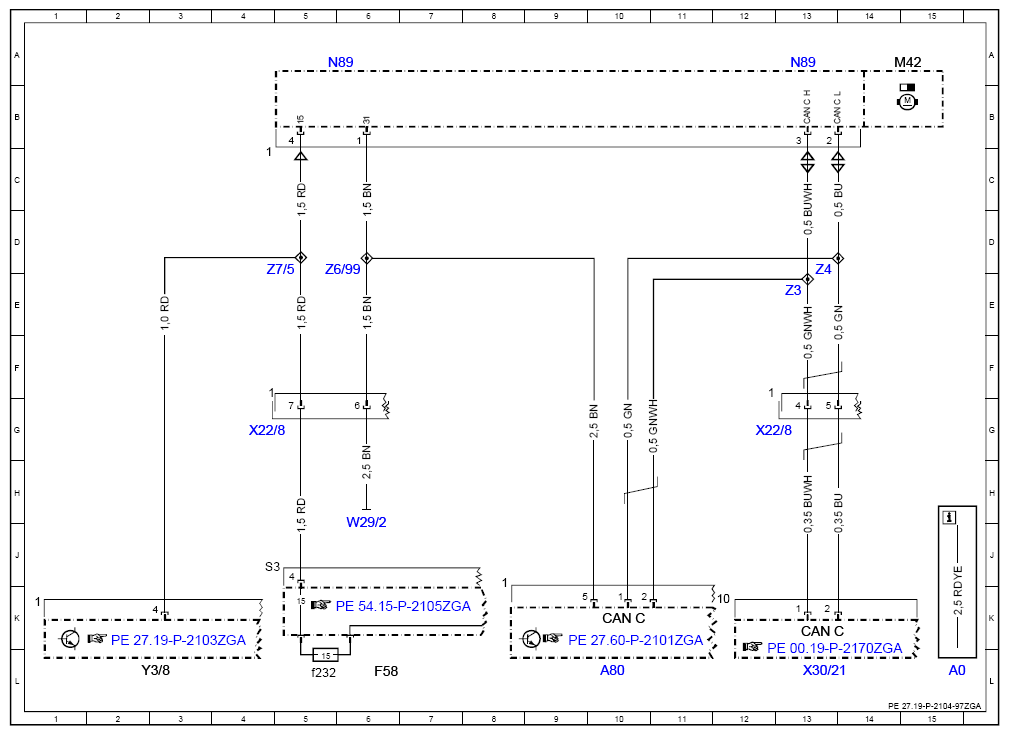

Wiring Diagram For Transmission Oil Auxiliary Pump Control Unit - PE27.19-P-2104-97ZGA
Transmission 722.9 in model 463 with engine 157.9 as of model year 2013 up to model year 2019 with code MJ7 (ECO start/stop function) /YoM 12 model refinement package up to YoM 18 model refinement package, control unit N89 Transmission 722.9 in model 463 with engine 176.9 as of model year 2013 up to model year 2019 with code MJ7 (ECO start/stop function) /YoM 12 model refinement package up to YoM 18 model refinement package, control unit N89 Transmission 722.9 in model 463 with engine 642.887
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 15L |
| A80 | Intelligent servo module for DIRECT SELECT | 10L |
| CAN C | drivetrain CAN | 13K |
| CAN C | drivetrain CAN | 10K |
| F58 | Front passenger footwell fuse and relay module | 6L |
| F58f232 | Fuse 232 | 5L |
| M42 | Electric transmission oil pump | 15A |
| N89 | Transmission oil auxiliary pump control unit | 5A |
| N89 | Transmission oil auxiliary pump control unit | 13A |
| W29/2 | Right A-pillar ground connection | 6J |
| X22/8 | Fully integrated transmission controller unit electrical connector | 4G |
| X22/8 | Fully integrated transmission controller unit electrical connector | 12G |
| X30/21 | drivetrain CAN (CAN C) potential distributor electrical connector | 13L |
| Y3/8 | Fully integrated transmission control, control unit | 2L |
| Z3 | Tml. 15 connector sleeve | 13E |
| Z4 | Circuit 15/30 connector sleeve | 13E |
| Z6/99 | Transmission circuit 31 connector sleeve | 6E |
| Z7/5 | Circuit 87 connector sleeve | 5E |
