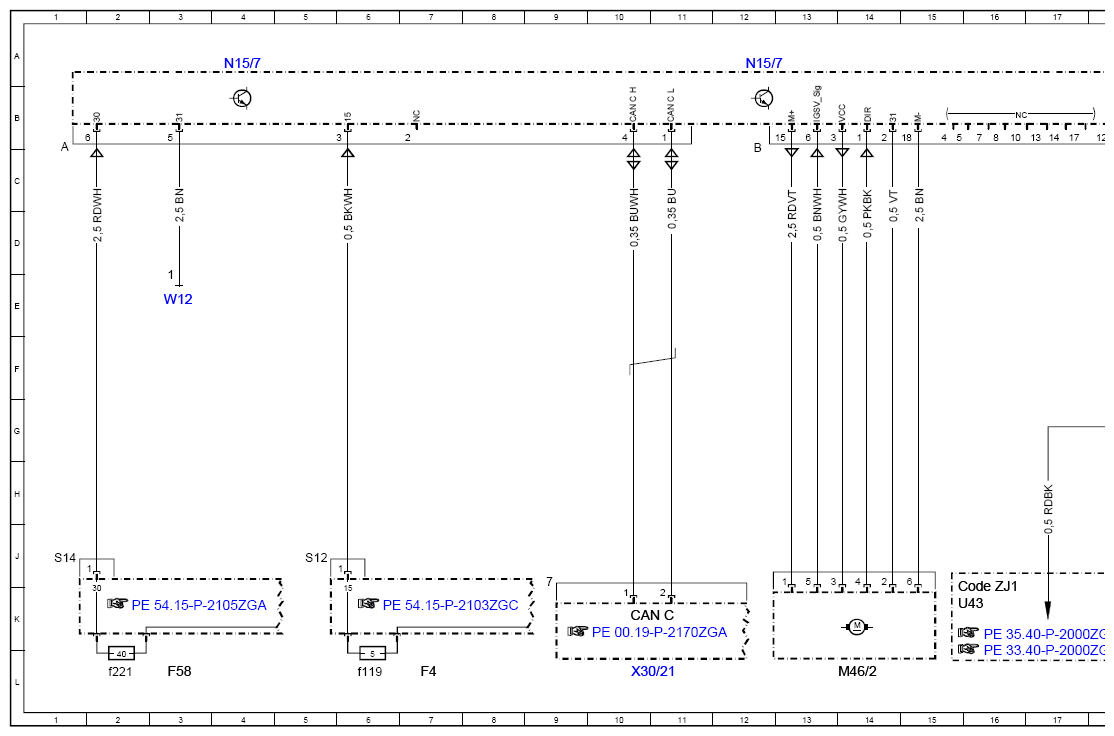

Wiring Diagram For Transfer Case Control Unit - PE28.19-P-2101-97ZGA
Model 463 with transfer case 750.6 as of model year 2013 up to model year 2019
/Year Model 2012 model refinement package up to Year Model 2018 model refinement package, control unit N15/7
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 23L |
| CAN C | Drive train CAN | 10K |
| Code ZJ1 | Japan version | 15K |
| F4 | Rear fuse and relay module | 7L |
| F4f119 | Fuse 119 | 6L |
| F58 | Front passenger footwell fuse and relay module | 3L |
| F58f221 | Fuse 221 | 2L |
| M46/2 | Transfer case actuator motor | 14L |
| N15/7 | Transfer case control unit | 4A |
| N15/7 | Transfer case control unit | 20A |
| N15/7 | Transfer case control unit | 12A |
| S76 | Differential lock button group | 20L |
| U43 | Valid for ECE | 15K |
| W12 | Ground point (center console) | 3E |
| X30/21 | Drive train CAN (CAN C) potential distributor electrical connector | 10L |
| X35/6 | Instrument panel and module box electrical connector | 19G |
