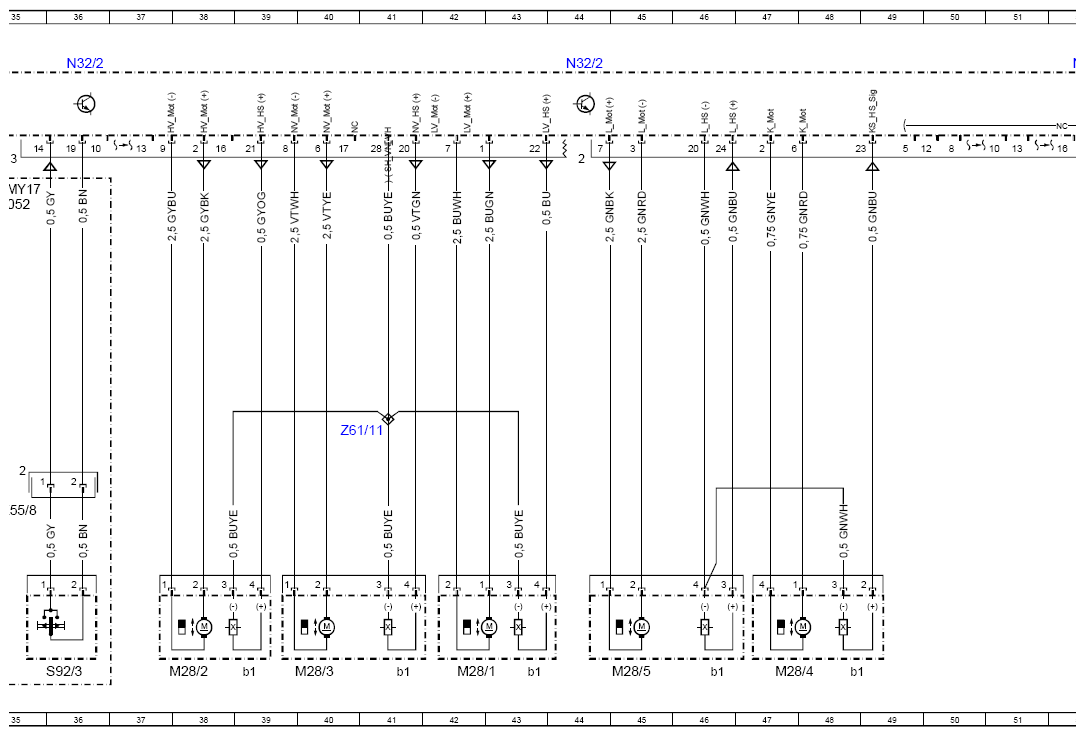

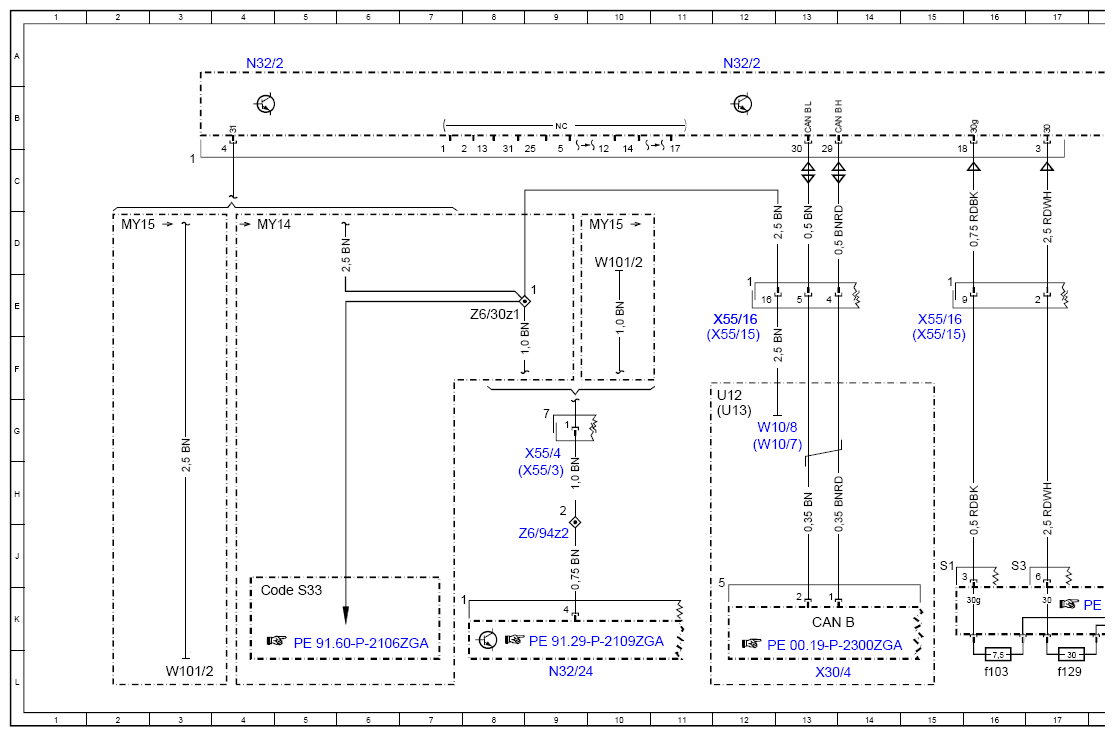

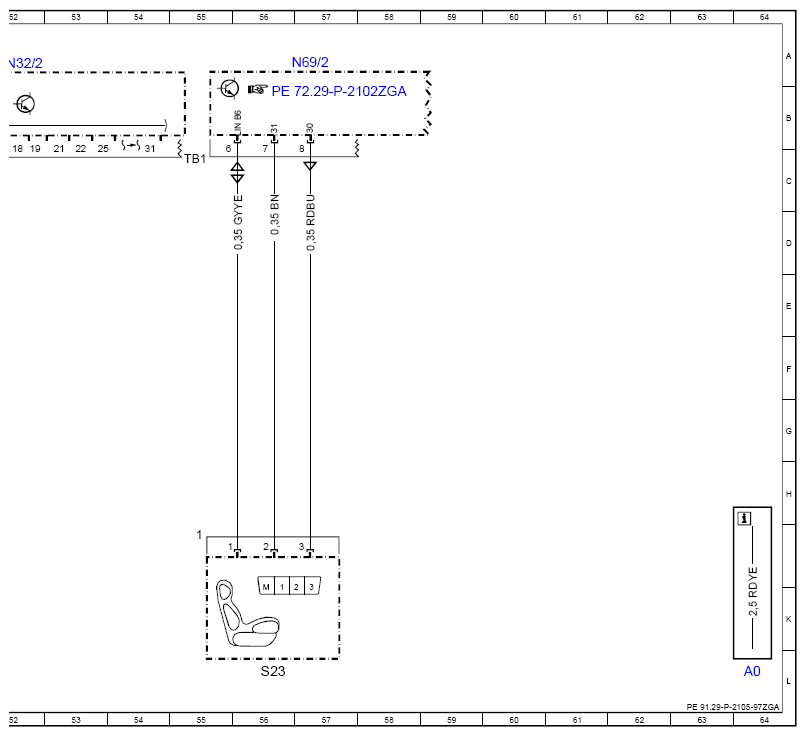

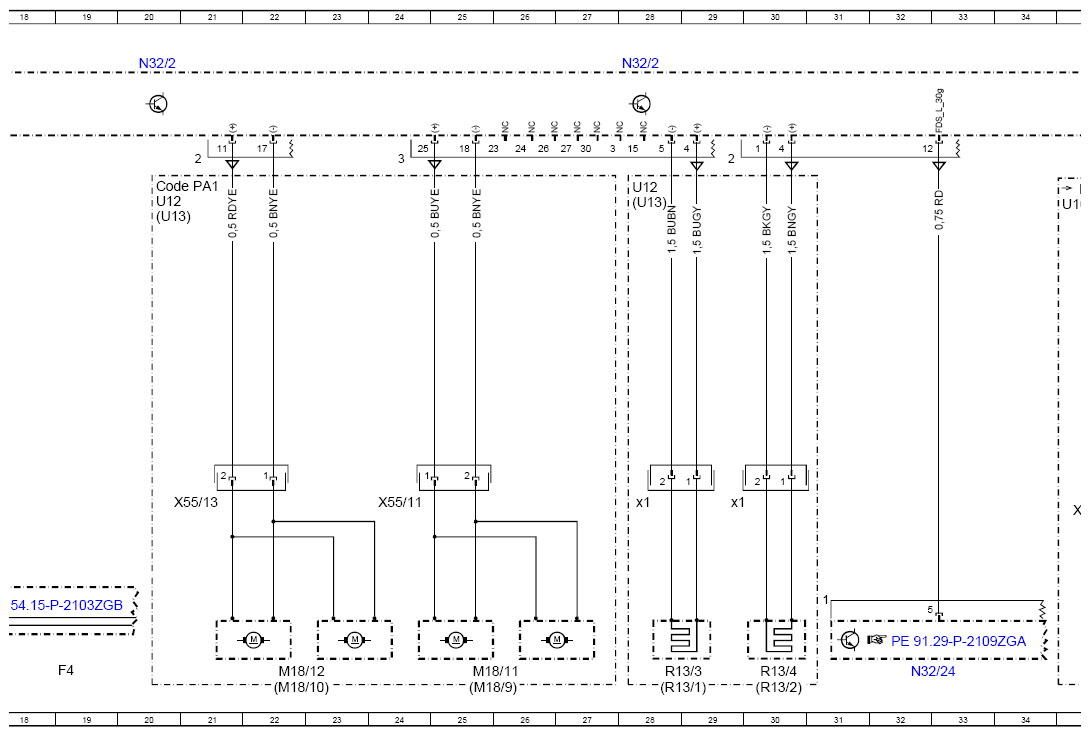

Wiring Diagram Of Front Passenger-Side Seat Control Module - PE91.29-P-2105-97ZGA
Model 463 as of model year 2013 up to model year 2019 /year model 2012 facelift up to year model 2018 facelift, control unit N32/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| CAN B | Interior CAN | 13K |
| Code PA1 | Seating comfort package | 20C |
| Code S33 | Head restraint, crash-active | 4K |
| F4 | Rear fuse and relay module | 19L |
| F4f103 | Fuse 103 | 16L |
| F4f129 | Fuse 129 | 17L |
| M18/10 | Left front backrest seat ventilation motors | 22L |
| M18/11 | Right front seat cushion seat ventilation motors | 25L |
| M18/12 | Right front backrest seat ventilation motors | 22L |
| M18/9 | Left front seat cushion seat ventilation motors | 25L |
| M28/1 | Front passenger seat fore/aft adjustment motor | 42L |
| M28/1b1 | Seat fore/aft adjustment Hall sensor, front passenger seat | 43L |
| M28/2 | Front passenger seat height adjustment motor | 38L |
| M28/2b1 | Front passenger seat, seat height adjustment Hall sensor, | 39L |
| M28/3 | Front passenger seat inclination adjustment motor | 40L |
| M28/3b1 | Inclination adjustment Hall sensor, front passenger seat | 41L |
| M28/4 | Front passenger seat head restraint adjustment motor | 47L |
| M28/4b1 | Head restraint adjustment Hall sensor, front passenger seat | 48L |
| M28/5 | Front passenger seat backrest inclination adjustment motor | 45L |
| M28/5b1 | Backrest inclination Hall sensor, front passenger seat | 46L |
| N32/2 | Front passenger seat control unit | 4A |
| N32/2 | Front passenger seat control unit | 12A |
| N32/2 | Front passenger seat control unit | 20A |
| N32/2 | Front passenger seat control unit | 44A |
| N32/2 | Front passenger seat control unit | 52A |
| N32/2 | Front passenger seat control unit | 28A |
| N32/2 | Front passenger seat control unit | 36A |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 32L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 9L |
| N69/2 | Right front door control unit | 57A |
| R13/1 | Left front seat sitting surface heated cushion | 28L |
| R13/2 | Left front backrest heated cushion | 30L |
| R13/3 | Right front seat sitting surface heated cushion | 28L |
| R13/3x1 | Right front seat sitting surface heater pad electrical connector | 28H |
| R13/4 | Right front backrest heated cushion | 30L |
| R13/4x1 | Right front backrest heater pad electrical connector | 29H |
| S23 | Right front seat adjustment switch group | 56L |
| S92/3 | Right front seat backrest release microswitch | 36L |
| U1052 | Valid for vehicles with short wheelbase | 35C |
| U12 | Valid for left-hand drive vehicles | 20C |
| U12 | Valid for left-hand drive vehicles | 28C |
| U12 | Valid for left-hand drive vehicles | 12G |
| U13 | Valid for right-hand drive vehicles | 20D |
| U13 | Valid for right-hand drive vehicles | 28C |
| U13 | Valid for right-hand drive vehicles | 12G |
| W10/7 | Left battery recess ground point | 12G |
| W10/8 | Right battery recess ground point | 12G |
| W101/2 | Front passenger seat ground point | 3L |
| W101/2 | Front passenger seat ground point | 10D |
| X30/4 | Interior CAN 1 (CAN B) potential distributor electrical connector | 13L |
| X55/11 | Right seat cushion seat ventilation motor electrical connector | 24H |
| X55/13 | Left backrest seat ventilation motor electrical connector | 21H |
| X55/15 | Driver seat electrical connector | 12F |
| X55/15 | Driver seat electrical connector | 15F |
| X55/16 | Front passenger seat electrical connector | 12E |
| X55/16 | Front passenger seat electrical connector | 15E |
| X55/3 | Driver seat connector block | 9H |
| X55/4 | Front passenger seat connector block | 9G |
| X55/8 | Backrest lock electrical connector | 35H |
| Z6/30z1 | Driver seat ground line connector sleeve | 8E |
| Z6/94z2 | Driver seat circuit 31 connector sleeve 2 | 9J |
| Z61/11 | Front passenger seat backrest and head restraint adjustment motor 41Gconnector sleeve | 41G |
