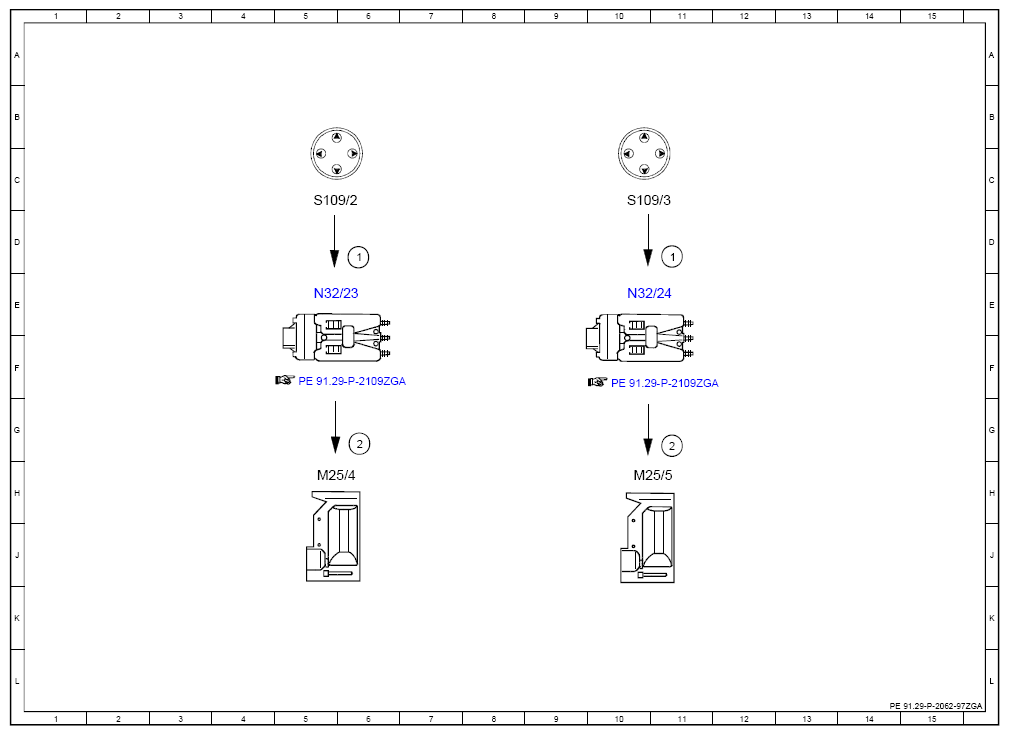

Electrical Function Schematic For Lumbar Support Adjustment - PE91.29-P-2062-97ZGA
Model 463 (except 463.342) as of model year 2013 except code PA9 (Seat Comfort package Plus)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lumbar support adjustment switch, status | 6D |
| 1 | Lumbar support adjustment switch, status | 11D |
| 2 | Lumbar support pneumatic pump, actuation | 6G |
| 2 | Lumbar support pneumatic pump, actuation | 11G |
| M25/4 | Driver seat lumbar support pneumatic pump | 5H |
| M25/5 | Front passenger seat lumbar support pneumatic pump | 10H |
| N32/23 | Driver seat lumbar support adjustment control unit | 5E |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 10E |
| S109/2 | Driver seat lumbar support adjustment switch | 5C |
| S109/3 | Front passenger seat lumbar support adjustment switch | 10C |
