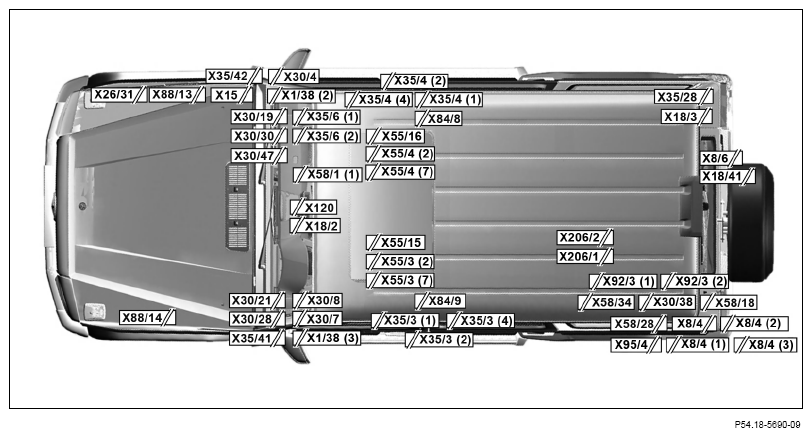

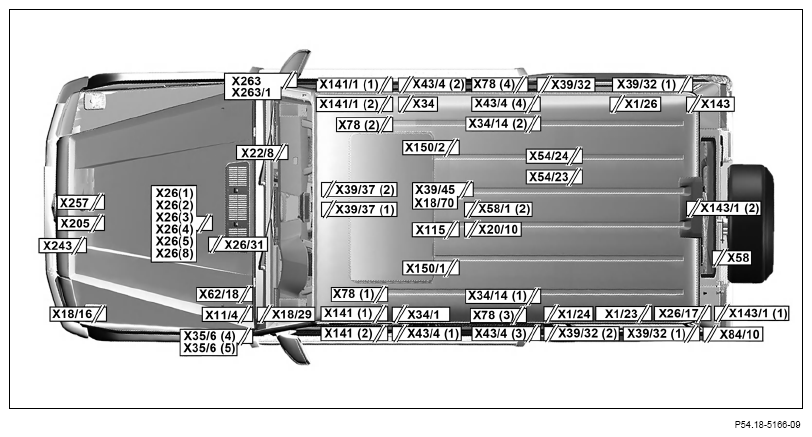

Location And Assignment Of Line And Plug Connectors - GF00.19-P-1000ZGA
Model 463
as of model year 2013 up to model year 2019
/YoM 12 model refinement package up to YoM 18 model refinement package
| X1 | Left rear speaker electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment for Europe up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment for Europe as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1 | Left rear speaker electrical connector | Assignment for USA up to model year 2017 | PE82.85-P-2101ZGC |
| Assignment for USA as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1 | Left rear speaker electrical connector | Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE |
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X1/1 | Right rear speaker electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment for Europe up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment for Europe as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1/1 | Right rear speaker electrical connector | Assignment for USA up to model year 2017 | PE82.85-P-2101ZGC |
| Assignment for USA as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1/1 | Right rear speaker electrical connector | Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE |
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X1/23 | TV antenna 1 electrical connection | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.60-P-2220ZGA | ||
| X1/24 | TV antenna 2 electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.60-P-2220ZGA | ||
| X1/26 | TV antenna 4 electrical connector | Location | GF00.19-P-1001-07ZGA |
| Assignment | PE82.60-P-2220ZGA | ||
| X1/27 | TV/tuner antennas electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE82.62-P-2103ZGA | ||
| X1/34 | Roof antenna electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE83.70-P-2101ZGA | ||
| X1/38 (2) | Left front door sound system electrical connector | Location for Europe | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1/38 (2) | Left front door sound system electrical connector | Location for USA | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGC | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1/38 (2) | Left front door sound system electrical connector | Location for JAPAN | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGE | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGI | ||
| X1/38 (3) | Left front door sound system electrical connector | Location for Europe | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1/38 (3) | Left front door sound system electrical connector | Location for USA | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGC | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1/38 (3) | Left front door sound system electrical connector | Location for JAPAN | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGE | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGI | ||
| X1/58 | Left rear door speaker electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment for Europe up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment for Europe as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1/58 | Left rear door speaker electrical connector | Assignment for USA up to model year 2017 | PE82.85-P-2101ZGC |
| Assignment for USA as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1/58 | Left rear door speaker electrical connector | Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE |
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X1/59 | Right rear door speaker electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment for Europe up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment for Europe as of model year 2017 | PE82.85-P-2101ZGF | ||
| X1/59 | Right rear door speaker electrical connector | Assignment for USA up to model year 2017 | PE82.85-P-2101ZGC |
| Assignment for USA as of model year 2017 | PE82.85-P-2101ZGH | ||
| X1/59 | Right rear door speaker electrical connector | Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE |
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X8/4 | Tailgate electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment with code FZ5 (Anti-theft alarm system) | PE80.50-P-2101ZGA | ||
| Assignment with code FR8 (Reversing camera) | PE54.65-P-2102ZGA | ||
| X8/4 (1) | Tailgate electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X8/4 (2) | Tailgate electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X8/4 (3) | Tailgate electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE54.65-P-2101ZGA | ||
| X8/4 (4) | Tailgate electrical connector | Assignment | PE54.15-P-2105ZGB |
| X8/4 (6) | Tailgate electrical connector | Assignment | PE54.65-P-2102ZGA |
| X8/4 (7) | Tailgate electrical connector | Assignment | PE54.65-P-2102ZGA |
| X8/6 | Electrical connection, contact switch for rear door and rear-end door | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X11/4 | Diagnostic connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.22-P-2000ZGA | ||
| X15 | Engine fan/temperature switch electrical connection | Location for M157 | GF00.19-P-1001-02ZGA |
| Assignment for M157 | PE07.08-P-2101ZGA | ||
| X15 | Engine fan/temperature switch electrical connection | Location for M273 | GF00.19-P-1001-02ZGA |
| Assignment for M273 | PE07.61-P-2101ZGA | ||
| X15 | Engine fan/temperature switch electrical connection | Location for OM642 | GF00.19-P-1001-02ZGA |
| Assignment for OM642 | PE07.16-P-2101ZGA | ||
| X15 | Engine fan/temperature switch electrical connection | Location for M279 | GF00.19-P-1001-02ZGA |
| Assignment for M279 | PE07.61-P-2101ZGD | ||
| X18/2 | Vehicle interior/roof electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.21-P-2107ZGA | ||
| X18/3 | Vehicle interior/fuel tank electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE54.18-P-2300ZGA | ||
| X18/14 | Sound system vehicle interior electrical connector | Assignment | PE82.62-P-2101ZGA |
| X18/16 | Navigation system interior wiring harness electrical connector | Location | GF00.19-P-1001-01ZGA |
| Assignment for Europe up to model year 2017 | PE82.85-P-2101ZGB | ||
| Assignment for Europe as of model year 2017 | PE82.85-P-2101ZGG | ||
| Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE | ||
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X18/29 | Cockpit/driver door electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.21-P-2104ZGA | ||
| X18/41 | Load compartment switch electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X18/49 | Charge air cooler circulation pump electrical connector | Assignment | PE54.15-P-2105ZGB |
| X18/70 | Media interface electrical connector | Location with code EH3 (Media Interface) | GF00.19-P-1001-28ZGA |
| Assignment | PE82.60-P-2105ZGA | ||
| X20/1 | Center high-mounted brake lamp electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment for convertible | PE54.21-P-2127ZGB | ||
| X20/10 | Parking brake electrical connector | Location | GF00.19-P-1001-28ZGA |
| Assignment | PE54.21-P-2127ZGA | ||
| X22/8 | Fully integrated transmission controller unit electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.18-P-2300ZGA | ||
| X23/11 | Emergency call system antenna electrical connector | Assignment for USA | PE82.95-P-2101ZGA |
| X26(1) | Interior and engine wiring harness electrical connector | Location for M157, M273, M176, M279 | GF00.19-P-1001-01ZGA |
| Assignment for M157, M176, M273, M279, OM642 | PE54.18-P-2300ZGB | ||
| X26(2) | Interior and engine wiring harness electrical connector | Location for M273 | GF00.19-P-1001-01ZGA |
| Assignment for M273 | PE54.15-P-2105ZGA | ||
| X26(3) | Interior and engine wiring harness electrical connector | Location for M157 | GF00.19-P-1001-01ZGA |
| Assignment for M157 | PE07.08-P-2101ZGC | ||
| X26(4) | Interior and engine wiring harness electrical connector | Location for M157 | GF00.19-P-1001-01ZGA |
| Assignment for M157 | PE07.08-P-2101ZGB | ||
| X26(5) | Interior and engine wiring harness electrical connector | Location for M157 | GF00.19-P-1001-01ZGA |
| Assignment for M157 | PE07.08-P-2101ZGB | ||
| X26(8) | Interior and engine wiring harness electrical connector | Location for M157 | GF00.19-P-1001-01ZGA |
| Assignment for M157 | PE07.08-P-2101ZGC | ||
| X26/17 | SCR catalytic converter electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE14.40-P-2101ZGA | ||
| X26/31 | Engine/engine compartment electrical connector | Location for M279 | GF00.19-P-1001-01ZGA |
| Location for OM642 | GF00.19-P-1001-02ZGA | ||
| Assignment for OM642 | PE54.18-P-2300ZGB | ||
| Assignment for M279 | PE07.61-P-2101ZGD | ||
| X27 | Starter electrical connector | Assignment for M176 | PE07.08-P-2101ZGD |
| X30/4 | Interior CAN (CAN B) potential distributor 1 electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2300ZGA | ||
| X30/7 | Interior CAN 2 (CAN B) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2300ZGB | ||
| X30/8 | MOST electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.00-P-2710ZGA | ||
| Assignment as of model year 2017 | PE82.00-P-2710ZGB | ||
| X30/19 | Chassis CAN 1 (CAN E1) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2195ZGA | ||
| X30/21 | Drive train CAN (CAN C) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2170ZGA | ||
| X30/28 | Vehicle dynamics CAN (CAN H) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2190ZGA | ||
| X30/30 | Chassis CAN 2 (CAN E2) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2195ZGB | ||
| X30/38 | Drive train sensor CAN (CAN I) potential distributor electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE14.40-P-2101ZGA | ||
| X30/47 | Telematics CAN (CAN A) potential distributor electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE00.19-P-2180ZGA | ||
| X34 | Right front door contact switch intermediate connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X34/1 | Left front door contact switch intermediate connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X34/14 (1) | Rear door contact switch multi-point connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2103ZGA | ||
| X34/14 (2) | Rear door contact switch multi-point connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2104ZGA | ||
| X35/3 (1) | Left rear door electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE72.29-P-2103ZGA | ||
| X35/3 (2) | Left rear door electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X35/3 (4) | Left rear door electrical connector | Location with surround sound system | GF00.19-P-1001-04ZGA |
| Assignment | PE82.62-P-2101ZGA | ||
| X35/4 (1) | Right rear door electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE72.29-P-2104ZGA | ||
| X35/4 (2) | Right rear door electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X35/4 (4) | Right rear door electrical connector | Location with surround sound system | GF00.19-P-1001-05ZGA |
| Assignment | PE82.62-P-2101ZGA | ||
| X35/6 (1) | Instrument panel and module box electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.18-P-2300ZGD | ||
| X35/6 (2) | Instrument panel and module box electrical connector | Location for USA with emergency call system | GF00.19-P-1001-03ZGA |
| Assignment | PE54.18-P-2300ZGD | ||
| X35/6 (4) | Instrument panel and module box electrical connector | Location with surround sound system | GF00.19-P-1001-03ZGA |
| Assignment | PE82.62-P-2101ZGA | ||
| X35/6 (5) | Instrument panel and module box electrical connector | Location for Europe | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGF | ||
| X35/6 (5) | Instrument panel and module box electrical connector | Location for USA | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGC | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGH | ||
| X35/6 (5) | Instrument panel and module box electrical connector | Location for JAPAN | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGE | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGI | ||
| X35/6 (6) | Instrument panel and module box electrical connector | Assignment for USA up to model year 2017 with emergency call system | PE82.95-P-2101ZGA |
| Assignment as of model year 2017 with HERMES communications module | PE82.85-P-2107ZGA | ||
| X35/28 | Rear bumper parking system electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE54.65-P-2101ZGA | ||
| X35/41 | Driver door connecting point | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X35/42 | Front passenger door connecting point | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X39/32 | Antenna amplifier electrical connector | Location | GF00.19-P-1001-07ZGA |
| Assignment | PE82.62-P-2103ZGA | ||
| X39/32 (1) | Antenna amplifier electrical connector | Location | GF00.19-P-1001-07ZGA |
| Assignment | PE82.62-P-2103ZGA | ||
| X39/32 (1) | Antenna amplifier electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.62-P-2103ZGA | ||
| X39/32 (2) | Antenna amplifier electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.62-P-2103ZGA | ||
| X39/37 (1) | Mobile phone electrical connector | Location for Europe | GF00.19-P-1001-28ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGF | ||
| X39/37 (2) | Mobile phone electrical connector | Location for Europe | GF00.19-P-1001-28ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGA | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGF | ||
| X39/45 | AUX jack electrical connector | Location for Europe | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGA | ||
| X39/45 | AUX jack electrical connector | Location for USA | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGC | ||
| X39/45 | AUX jack electrical connector | Location for JAPAN | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGE | ||
| X39/57 | Bluetooth® module electrical connector | Assignment | PE82.62-P-2103ZGA |
| X43/4 (1) | Left front door central locking motor electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X43/4 (2) | Left front door central locking motor electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X43/4 (3) | Left front door central locking motor electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2103ZGA | ||
| X43/4 (4) | Left front door central locking motor electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2104ZGA | ||
| X54/23 | Left rear seat heater electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X54/24 | Right rear seat heater electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X55/3 (2) | Driver seat connector block | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X55/3 (7) | Driver seat connector block | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X55/4 (2) | Front passenger seat connector block | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X55/4 (7) | Front passenger seat connector block | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X55/11 | Right seat cushion seat ventilation motor electrical connector | Assignment | PE91.29-P-2104ZGA |
| X55/13 | Left backrest seat ventilation motor electrical connector | Assignment | PE91.29-P-2104ZGA |
| X55/15 | Driver seat electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X55/16 | Front passenger seat electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.18-P-2300ZGC | ||
| X57/3x1 | Roof spoiler electrical connector | Assignment | PE82.10-P-2000ZGA |
| X57/3x2 | Rear roof additional lamp electrical connector | Assignment | PE82.10-P-2000ZGA |
| X58 | Trailer socket | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE31.19-P-2101ZGA | ||
| X58/1 (1) | Vehicle interior power outlet | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE82.00-P-2201ZGA | ||
| X58/1 (2) | Vehicle interior power outlet | Location | GF00.19-P-1001-28ZGA |
| Assignment | PE82.00-P-2201ZGA | ||
| X58/11 | Trailer hitch socket (7-pin) | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE31.19-P-2101ZGA | ||
| X58/18 | Load compartment socket | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.00-P-2201ZGA | ||
| X58/28 | Electronic brake system electrical connector | Location for USA | GF00.19-P-1001-06ZGA |
| Assignment | PE31.19-P-2101ZGA | ||
| X58/34 | 115 V socket | Location for USA | GF00.19-P-1001-06ZGA |
| Assignment | PE54.10-P-2103ZGA | ||
| X62/18 | Front axle differential lock readiness indicator electrical connector (4-pin) | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE33.40-P-2000ZGA | ||
| X62/30 | Front axle differential lock indicator switch electrical connector (2-pin) | Assignment | PE33.40-P-2000ZGA |
| X78 (1) | Ambiance illumination electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X78 (2) | Ambiance illumination electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X78 (3) | Ambiance illumination electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2103ZGA | ||
| X78 (4) | Ambiance illumination electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2104ZGA | ||
| X84/8 | Right rear door exit lamp electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X84/9 | Left rear door exit lamp electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X84/10 | Rear window wiper diode electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE54.15-P-2103ZGA | ||
| X88/13 | Right front brake wear indicator sensor electrical connector | Location | GF00.19-P-1001-02ZGA |
| Assignment | PE54.21-P-2127ZGA | ||
| X88/14 | Left front brake wear indicator sensor electrical connector | Location | GF00.19-P-1001-01ZGA |
| Assignment | PE54.21-P-2110ZGA | ||
| X92 | Windshield heater electrical connector | Location | GF00.19-P-1001-03ZGA |
| Assignment | PE54.15-P-2105ZGA | ||
| X92/3 (1) | Vehicle frame electrical connector (22-pin) | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE54.18-P-2300ZGE | ||
| X92/3 (2) | Vehicle frame electrical connector (22-pin) | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE14.40-P-2101ZGA | ||
| X95/4 | Frame electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE82.10-P-2101ZGA | ||
| X115 | USB electrical connector | Location for Europe | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGB | ||
| X115 | USB electrical connector | Location for USA | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGC | ||
| X115 | USB electrical connector | Location for JAPAN | GF00.19-P-1001-28ZGA |
| Assignment | PE82.85-P-2101ZGE | ||
| X120 | Radio fan electrical connector | Location for Europe | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGB | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGG | ||
| X120 | Radio fan electrical connector | Location for USA | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGC | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGH | ||
| X120 | Radio fan electrical connector | Location for JAPAN | GF00.19-P-1001-03ZGA |
| Assignment up to model year 2017 | PE82.85-P-2101ZGE | ||
| Assignment as of model year 2017 | PE82.85-P-2101ZGI | ||
| X137/1 | VICS and Electronic Toll Collection power supply electrical connector | Assignment for Japan up to model year 2017 | PE82.85-P-2101ZGE |
| Assignment for Japan as of model year 2017 | PE82.85-P-2101ZGI | ||
| X141 (1) | Left outside mirror electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X141 (2) | Left outside mirror electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X141/1 (1) | Right outside mirror electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X141/1 (2) | Right outside mirror electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| X143 | Left glass breakage sensor electrical connector | Location | GF00.19-P-1001-07ZGA |
| Assignment | PE80.50-P-2101ZGA | ||
| X143/1 (1) | Right glass breakage sensor electrical connector | Location | GF00.19-P-1001-06ZGA |
| Assignment | PE80.50-P-2101ZGA | ||
| X143/1 (2) | Right glass breakage sensor electrical connector | Location | GF00.19-P-1001-22ZGA |
| Assignment | PE80.50-P-2101ZGA | ||
| X143/6 | Vehicle interior glass breakage sensor electrical connector | Assignment | PE80.50-P-2101ZGA |
| X150/1 | Driver NECK-PRO head restraint electrical connector | Location | GF00.19-P-1001-04ZGA |
| Assignment | PE91.60-P-2106ZGA | ||
| X150/2 | Front passenger NECK-PRO head restraint electrical connector | Location | GF00.19-P-1001-05ZGA |
| Assignment | PE91.60-P-2106ZGA | ||
| X174/1 | Vehicle interior/front bumper electrical connector | Location | GF00.19-P-1005-08ZGA |
| Assignment | PE54.18-P-2300ZGA | ||
| X205 | Tumble flap and intake manifold switchover valves electrical connector | Location for M273 | GF00.19-P-1001-01ZGA |
| Assignment | PE07.61-P-2101ZGC | ||
| X206/1 | AdBlue® tank electrical connector | Location | GF00.19-P-1001-24ZGA |
| Assignment | PE14.40-P-2101ZGA | ||
| X206/2 | AdBlue® tank module electrical connector | Location | GF00.19-P-1001-24ZGA |
| Assignment | PE14.40-P-2101ZGA | ||
| X243 | IR/engine hood electrical connector | Location | GF00.19-P-1001-02ZGA |
| Assignment | PE54.21-P-2141ZGA | ||
| X257 | Cooling system electrical connector | Location for M176 | GF00.19-P-1001-01ZGA |
| Assignment for M176 | PE07.08-P-2101ZGE | ||
| X263 | Left outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2101ZGA | ||
| X263/1 | Right outside mirror turn signal lamp electrical connector | Location | GF00.19-P-1001-21ZGA |
| Assignment | PE72.29-P-2102ZGA | ||
| Location of line and plug connectors - engine compartment, left | GF00.19-P-1001-01ZGA | ||
| Location of line and plug connectors - engine compartment, right | GF00.19-P-1001-02ZGA | ||
| Location of line and plug connectors - cockpit | GF00.19-P-1001-03ZGA | ||
| Location of line and plug connectors - interior compartment, left | GF00.19-P-1001-04ZGA | ||
| Location of line and plug connectors - interior compartment, right | GF00.19-P-1001-05ZGA | ||
| Location of line connections and connectors, trunk, left | GF00.19-P-1001-06ZGA | ||
| Location of line connections and connectors, trunk, right | GF00.19-P-1001-07ZGA | ||
| Location of line and plug connectors - doors | GF00.19-P-1001-21ZGA | ||
| Location of line and plug connectors - rear end | GF00.19-P-1001-22ZGA | ||
| Location of line and plug connectors - underfloor | GF00.19-P-1001-24ZGA | ||
| Location of line and plug connections - center console | GF00.19-P-1001-28ZGA | ||
| Location of electrical connectors - Front bumper | GF00.19-P-1005-08ZGA |
