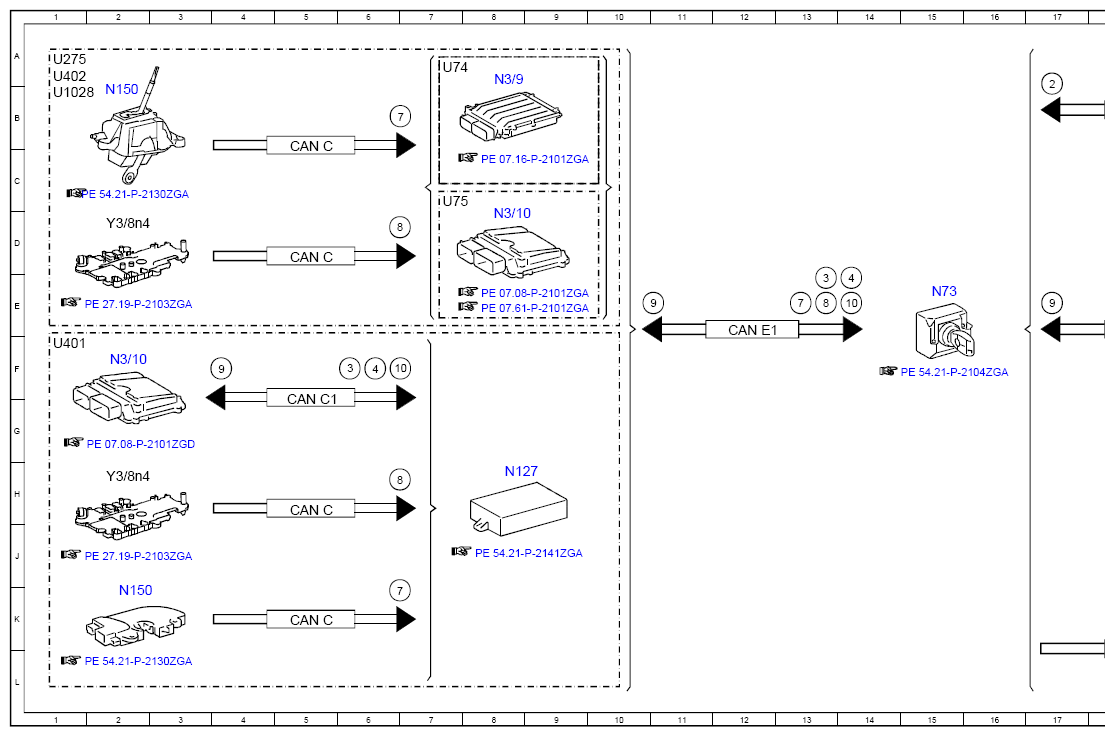

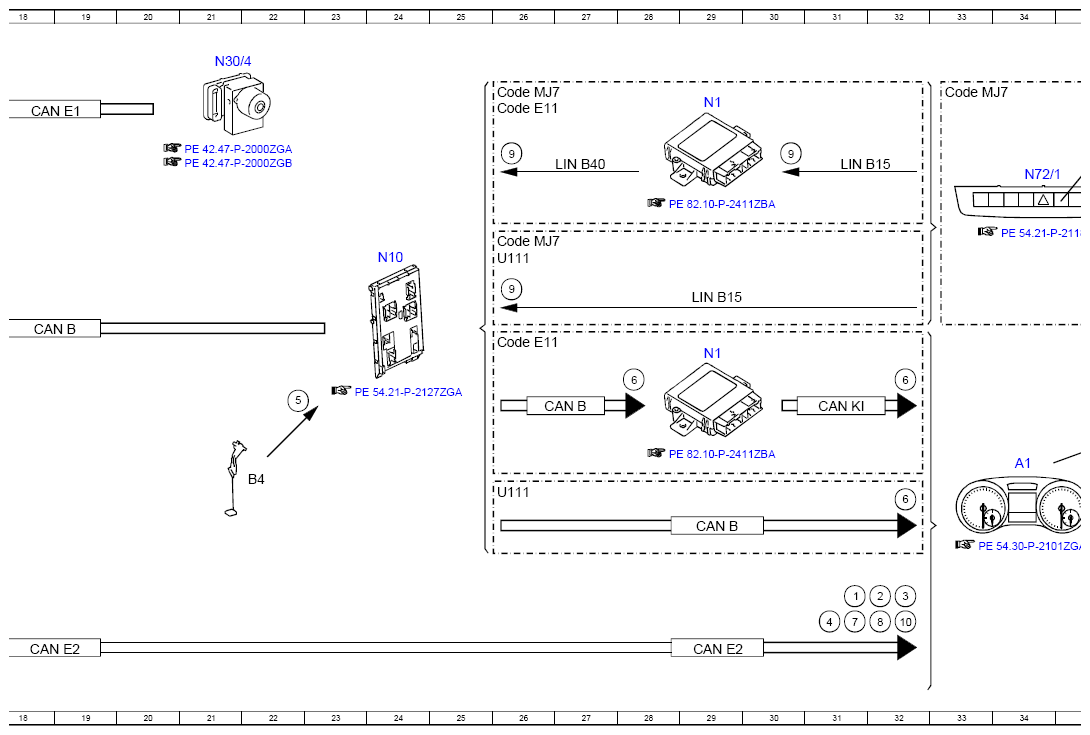

Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97ZGA
Model 463 (except 463.342) as of model year 2013 up to model year 2019 Model 463.342
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 31K |
| 10 | ECO start/stop function, status | 6F |
| 10 | ECO start/stop function, status | 14E |
| 10 | ECO start/stop function, status | 32K |
| 2 | Wheel speed, signal | 17A |
| 2 | Wheel speed, signal | 32K |
| 3 | Engine speed, signal | 6F |
| 3 | Engine speed, signal | 13D |
| 3 | Engine speed, signal | 32K |
| 4 | Coolant temperature, signal | 6F |
| 4 | Coolant temperature, signal | 14E |
| 4 | Coolant temperature, signal | 31K |
| 5 | Fuel tank fuel level indicator fill level sensor, signal | 22G |
| 6 | Fuel level, signal | 28F |
| 6 | Fuel level, signal | 32H |
| 6 | Fuel level, signal | 32F |
| 7 | Gear stage, signal | 6B |
| 7 | Gear stage, signal | 6K |
| 7 | Gear stage, signal | 13E |
| 7 | Gear stage, signal | 31K |
| 8 | Transmission mode, signal | 6D |
| 8 | Transmission mode, signal | 6H |
| 8 | Transmission mode, signal | 13E |
| 8 | Transmission mode, signal | 32K |
| 9 | ECO start/stop function button, status | 4F |
| 9 | ECO start/stop function button, status | 11E |
| 9 | ECO start/stop function button, status | 17E |
| 9 | ECO start/stop function button, status | 26D |
| 9 | ECO start/stop function button, status | 26B |
| 9 | ECO start/stop function button, status | 30C |
| A1 | Instrument cluster | 34H |
| A1e4 | Fuel reserve indicator lamp | 35G |
| A1e54 | Coolant temperature warning lamp | 36G |
| A1p1 | Coolant temperature gauge | 35H |
| A1p12 | Gear indicator | 35H |
| A1p13 | Multifunction display | 35J |
| A1p16 | Transmission mode display | 35J |
| A1p2 | Fuel level indicator | 35H |
| A1p5 | Tachometer | 35H |
| A1p8 | Speedometer | 35H |
| B4 | Fuel tank fuel level indicator fill level sensor | 22H |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 27G |
| CAN B | Interior CAN | 29J |
| CAN C | Drive train CAN | 5K |
| CAN C | Drive train CAN | 5H |
| CAN C | Drive train CAN | 5C |
| CAN C | Drive train CAN | 5D |
| CAN C1 | Engine CAN | 5G |
| CAN E1 | Chassis CAN 1 | 18B |
| CAN E1 | Chassis CAN 1 | 12E |
| CAN E2 | Chassis CAN 2 | 18L |
| CAN E2 | Chassis CAN 2 | 29L |
| CAN KI | Instrument cluster CAN | 31G |
| Code E11 | Stealth lights with convoy marking | 26B |
| Code E11 | Stealth lights with convoy marking | 26F |
| Code MJ7 | Stop/start function | 33B |
| Code MJ7 | Stop/start function | 26B |
| Code MJ7 | Stop/start function | 26D |
| LIN B15 | Battery sensor LIN | 29E |
| LIN B15 | Battery sensor LIN | 31C |
| LIN B40 | Stealth lights LIN | 27C |
| N1 | Stealth lights control unit | 29F |
| N1 | Stealth lights control unit | 29B |
| N10 | SAM control unit | 24D |
| N127 | Drivetrain control unit | 8H |
| N150 | DIRECT SELECT INTERFACE | 2K |
| N150 | DIRECT SELECT INTERFACE | 2B |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 8D |
| N3/9 | CDI control unit | 8A |
| N30/4 | Electronic Stability Program control unit | 21A |
| N72/1 | Upper control panel control unit | 34C |
| N72/1s50 | ECO start/stop function button | 35C |
| N73 | Electronic ignition switch control unit | 15E |
| U1028 | Valid for engine 157 | 1B |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 26H |
| U111 | Not valid for code E11 (Stealth lights with convoy marking) | 26D |
| U275 | Valid for engine 642.8 | 1A |
| U401 | Valid for engine 176 | 1F |
| U402 | Valid for engine 273 | 1A |
| U74 | Valid for diesel engines | 7A |
| U75 | Valid for gasoline engines | 7C |
| Y3/8n4 | Fully integrated transmission control unit | 2H |
| Y3/8n4 | Fully integrated transmission control unit | 2D |
