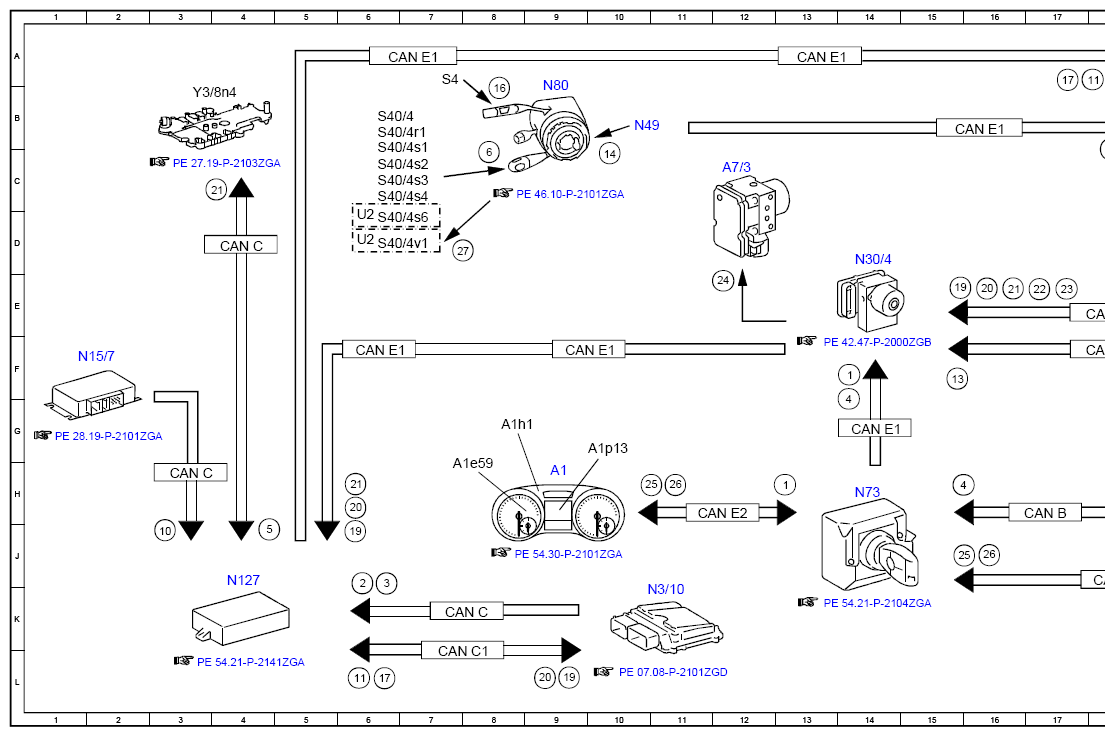

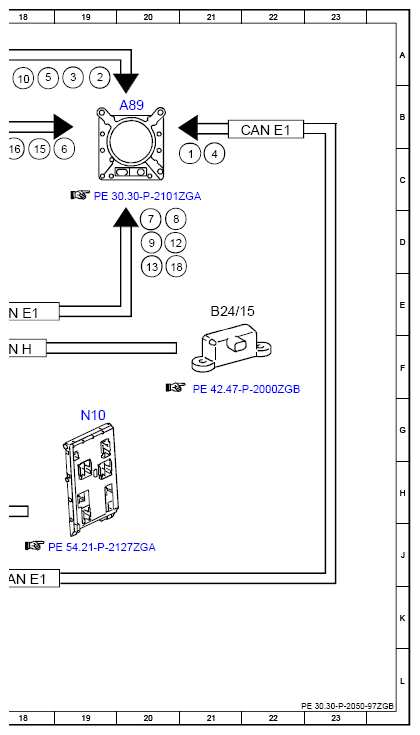

Electrical Function Schematic For Distronic (DTR) - PE30.30-P-2050-97ZGB
Model 463 With Engine 176 As Of Model Year 2016 Up To Model Year 2019
| Code: | Designation: | Position: |
|---|---|---|
| 1 | DISTRONIC, status | 14F |
| 1 | DISTRONIC, status | 13H |
| 1 | DISTRONIC, status | 21C |
| 10 | Transfer case, status | 3J |
| 10 | Transfer case, status | 18A |
| 11 | Available torque, signal | 18A |
| 11 | Available torque, signal | 6L |
| 12 | Braking torque, signal | 20D |
| 13 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 15F |
| 13 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 20D |
| 14 | Steering wheel angle sensor, signal | 10C |
| 15 | Steering wheel angle, signal | 18C |
| 16 | Combination switch, status | 18C |
| 16 | Combination switch, status | 8B |
| 17 | Accelerator pedal position, signal | 17A |
| 17 | Accelerator pedal position, signal | 6L |
| 18 | Brake pedal, status | 21D |
| 19 | Engine torque, increase request | 6J |
| 19 | Engine torque, increase request | 15E |
| 19 | Engine torque, increase request | 9L |
| 2 | Engine running, signal | 19A |
| 2 | Engine running, signal | 6K |
| 20 | Engine torque, reduce request | 6H |
| 20 | Engine torque, reduce request | 9L |
| 20 | Engine torque, reduce request | 18E |
| 21 | Engage targeted gear, request | 4C |
| 21 | Engage targeted gear, request | 6H |
| 21 | Engage targeted gear, request | 16E |
| 22 | Braking torque increase, request | 17E |
| 23 | Braking torque reduction, request | 17E |
| 24 | Traction system hydraulic unit, actuation | 12E |
| 25 | Warning and system messages, request | 10H |
| 25 | Warning and system messages, request | 16K |
| 26 | Warning tone, request | 11H |
| 26 | Warning tone, request | 16J |
| 27 | Light-emitting diode actuation | 7D |
| 3 | Drivetrain operational, signal | 19A |
| 3 | Drivetrain operational, signal | 6K |
| 4 | Parking brake, status | 14G |
| 4 | Parking brake, status | 21C |
| 4 | Parking brake, status | 16H |
| 5 | Gear range, status | 18A |
| 5 | Gear range, status | 4J |
| 6 | CRUISE CONTROL lever, signal | 8C |
| 6 | CRUISE CONTROL lever, signal | 19C |
| 7 | Wheel speed, signal | 20D |
| 8 | Wheel rotation direction, signal | 20D |
| 9 | ESP®, status | 20D |
| A1 | Instrument cluster | 9H |
| A1e59 | DISTRONIC warning lamp | 7H |
| A1h1 | Warning buzzer | 8G |
| A1p13 | Multifunction display | 10G |
| A7/3 | Traction system hydraulic unit | 12C |
| A89 | DISTRONIC electric controller unit | 20B |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 21E |
| CAN B | Interior CAN | 17H |
| CAN C | Drive train CAN | 4D |
| CAN C | Drive train CAN | 3H |
| CAN C | Drive train CAN | 7K |
| CAN C1 | Engine CAN | 7L |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN E1 | Chassis CAN 1 | 14G |
| CAN E1 | Chassis CAN 1 | 18E |
| CAN E1 | Chassis CAN 1 | 16B |
| CAN E1 | Chassis CAN 1 | 13A |
| CAN E1 | Chassis CAN 1 | 7A |
| CAN E1 | Chassis CAN 1 | 9F |
| CAN E1 | Chassis CAN 1 | 18J |
| CAN E1 | Chassis CAN 1 | 22B |
| CAN E2 | Chassis CAN 2 | 11H |
| CAN H | Vehicle dynamics CAN | 18F |
| N10 | SAM control unit | 19G |
| N127 | Drivetrain control unit | 4J |
| N15/7 | Transfer case control unit | 2F |
| N3/10 | ME-SFI [ME] control unit | 11K |
| N30/4 | ESP control unit | 14D |
| N49 | Steering angle sensor | 10B |
| N73 | EIS [EZS] control unit | 14H |
| N80 | Steering column module | 9B |
| S4 | Combination switch | 7A |
| S40/4 | CC [TPM] with variable speed limiter switch | 6B |
| S40/4M | DISTRONIC control | 6B |
| S40/4s1 | Resume from memory | 6C |
| S40/4s2 | Decelerate and set | 6C |
| S40/4s3 | Accelerate and set | 6C |
| S40/4s4 | OFF switch | 6C |
| S40/4s6 | SPEEDTRONIC switch | 6D |
| S40/4v1 | SPEEDTRONIC light emitting diode | 6D |
| U2 | Valid for all except USA | 6D |
| U2 | Valid for all except USA | 6D |
| Y3/8n4 | Fully integrated transmission control (VGS) control unit | 3B |
