Wiring diagram for common rail diesel injection (CDI) control unit - PE07.16-P-2101-97DAP

ENGINE 651 in MODEL 212 Control unit N3/9, engine plug, Bosch

Code: Designation: Position:
A0 Color code key 88L
B1 Oil temperature sensor 24L
B11/4 Coolant temperature sensor 23L
B16/14 Exhaust gas recirculation temperature sensor 66L
B17/11 Temperature sensor upstream of charge air cooler 29L
B17/8 Charge air temperature sensor 26L
B19/11 Temperature sensor upstream of turbocharger 68L
B19/7 Temperature sensor upstream of catalytic converter 70L
B19/9 Temperature sensor upstream of diesel particulate filter 69L
B2/5 Hot film mass air flow sensor 5L
B2/5b1 Intake air temperature sensor 6L
B28/5 Pressure sensor downstream of air filter 57L
B28/8 Differential pressure sensor (DPF) 65L
B4/6 Rail pressure sensor 18L
B5/1 Boost pressure sensor 63L
B50 Fuel temperature sensor 25L
B6/1 Camshaft Hall sensor 21L
B60 Exhaust pressure sensor 59L
B70 Crankshaft Hall sensor 16L
B90 Exhaust gas recirculation cooling bypass flap Hall sensor 19L
G3/2 Oxygen sensor upstream of catalytic converter 31L
LIN C1 Drive train LIN 55B
M16/6 Throttle valve actuator 8L
M55 Intake port shutoff actuator motor 11L
N10/1 Front SAM control unit with fuse and relay module 41L
N3/9 CDI control unit 4A
N3/9 CDI control unit 12A
N3/9 CDI control unit 19A
N3/9 CDI control unit 28A
N3/9 CDI control unit 36A
N3/9 CDI control unit 44A
N3/9 CDI control unit 52A
N3/9 CDI control unit 58A
N3/9 CDI control unit 66A
N3/9 CDI control unit 76A
R39/1 Vent line heater element 4L
S43 Oil level check switch 28L
X26 Interior and engine wiring harness electrical connector 40H
Y130 Engine oil pump valve 46L
Y131 Oil spray nozzle shutoff valve 36L
Y133 Coolant pump switchover valve 35L
Y27/9 Exhaust gas recirculation actuator 14L
Y31/5 Boost pressure control pressure transducer 37L
Y58/13 Heat exchanger shutoff valve 33L
Y74 Pressure regulator valve 45L
Y76/1 Cylinder 1 fuel injector 48L
Y76/2 Cylinder 2 fuel injector 49L
Y76/3 Cylinder 3 fuel injector 53L
Y76/4 Cylinder 4 fuel injector 51L
Y77/1 Boost pressure positioner 61L
Y85 Exhaust gas recirculation cooler bypass switchover valve 2L
Y93 Boost pressure control flap pressure transducer 38L
Y94 Quantity control valve 44L
Z1 Connector sleeve 3 in wiring harness 47E
Z6/25 Sensor voltage supply connector sleeve 13G
Z6/28z1 Ground connection connector sleeve 10G
Z6/28z2 Ground connection connector sleeve 21E
Z6/28z3 Ground connection connector sleeve 69G
Z6/31 Sensor voltage supply connector sleeve 63G
Z6/34 Sensor ground connector sleeve 25E
Z6/37 Sensor voltage supply connector sleeve 17F
Z6/37z1 Voltage supply connector sleeve 59E
Z6/37z2 Sensor voltage supply connector sleeve 64H
Z7/5z1 Circuit 87 connector sleeve 42E
Z7/5z2 Circuit 87 connector sleeve 3G
Z7/5z2 Circuit 87 connector sleeve 34G
Z7/5z3 Circuit 87 connector sleeve 41E
Z7/5z3 Circuit 87 connector sleeve 2G
Z9 Connector sleeve 1 55G

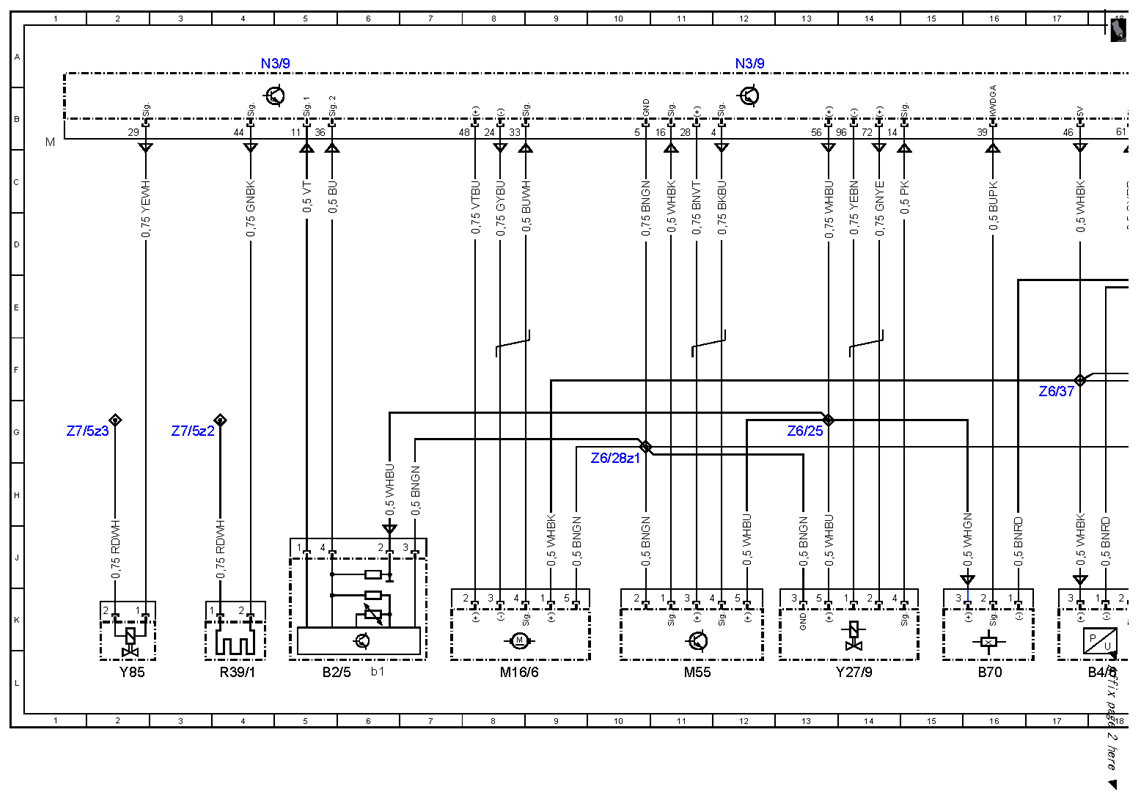

Fig 1: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (1 Of 6)
G10054387Courtesy of MERCEDES-BENZ USA

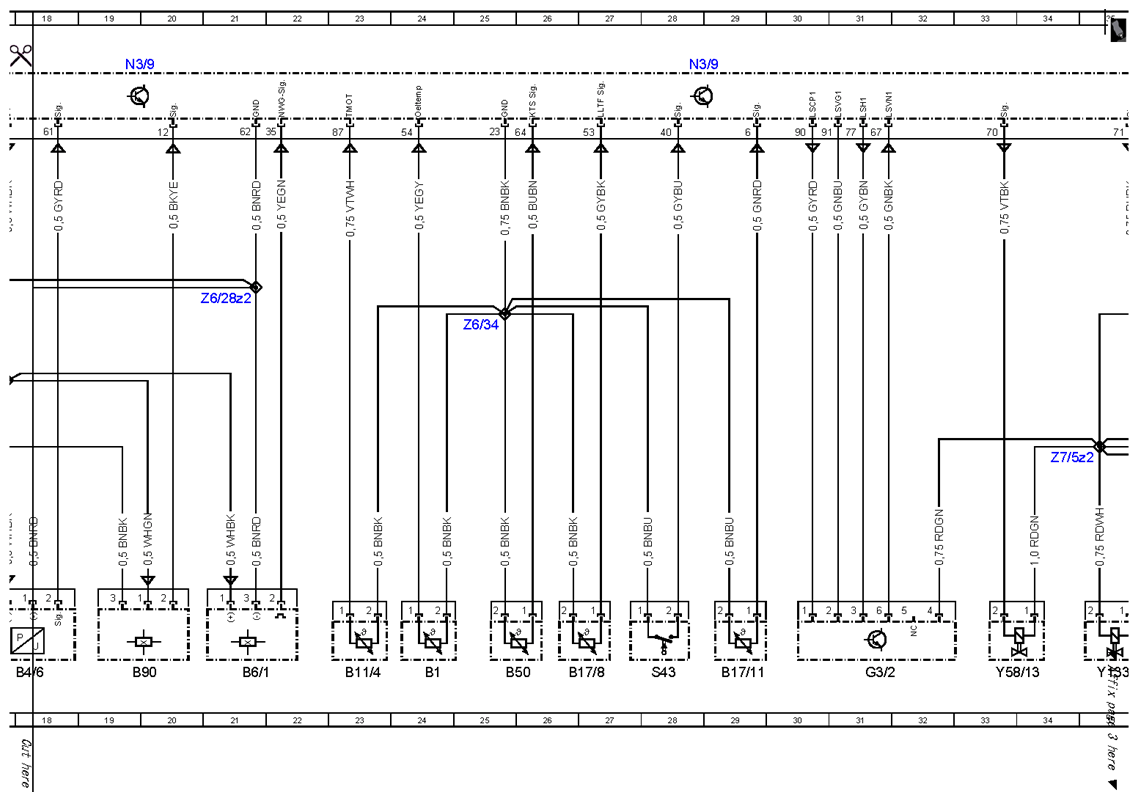

Fig 2: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (2 Of 6)
G10054388Courtesy of MERCEDES-BENZ USA

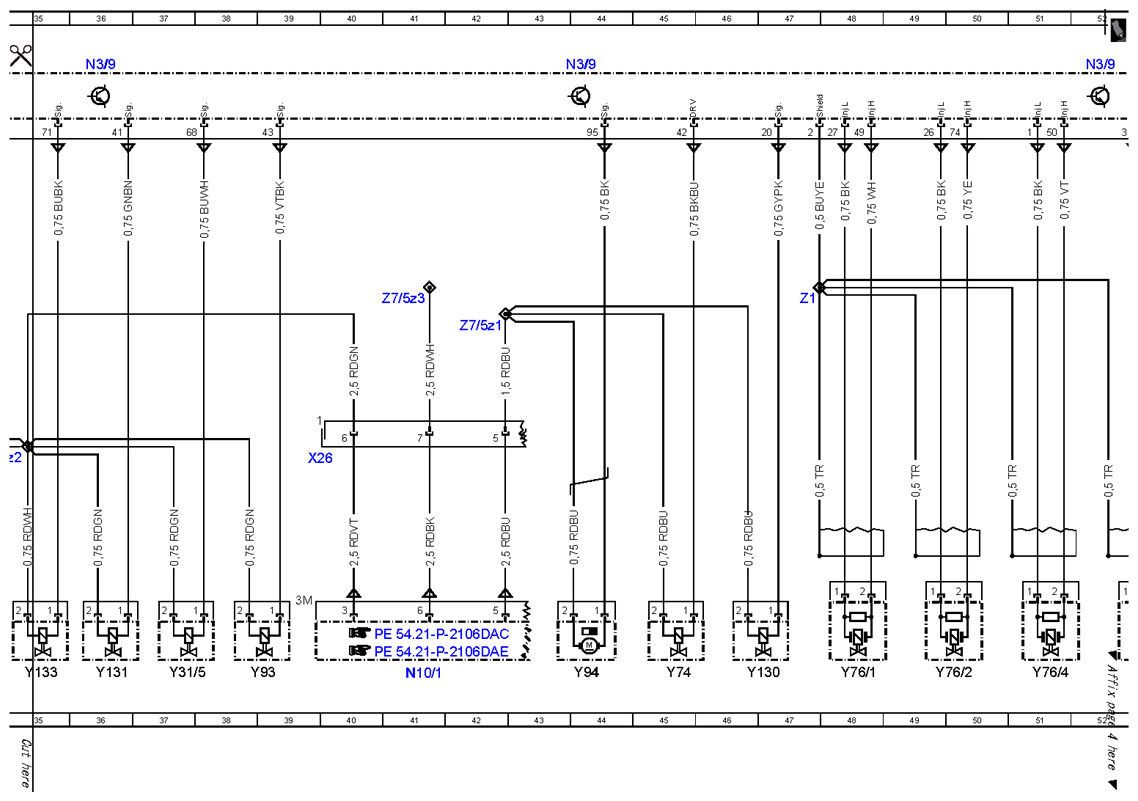

Fig 3: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (3 Of 6)
G10054389Courtesy of MERCEDES-BENZ USA

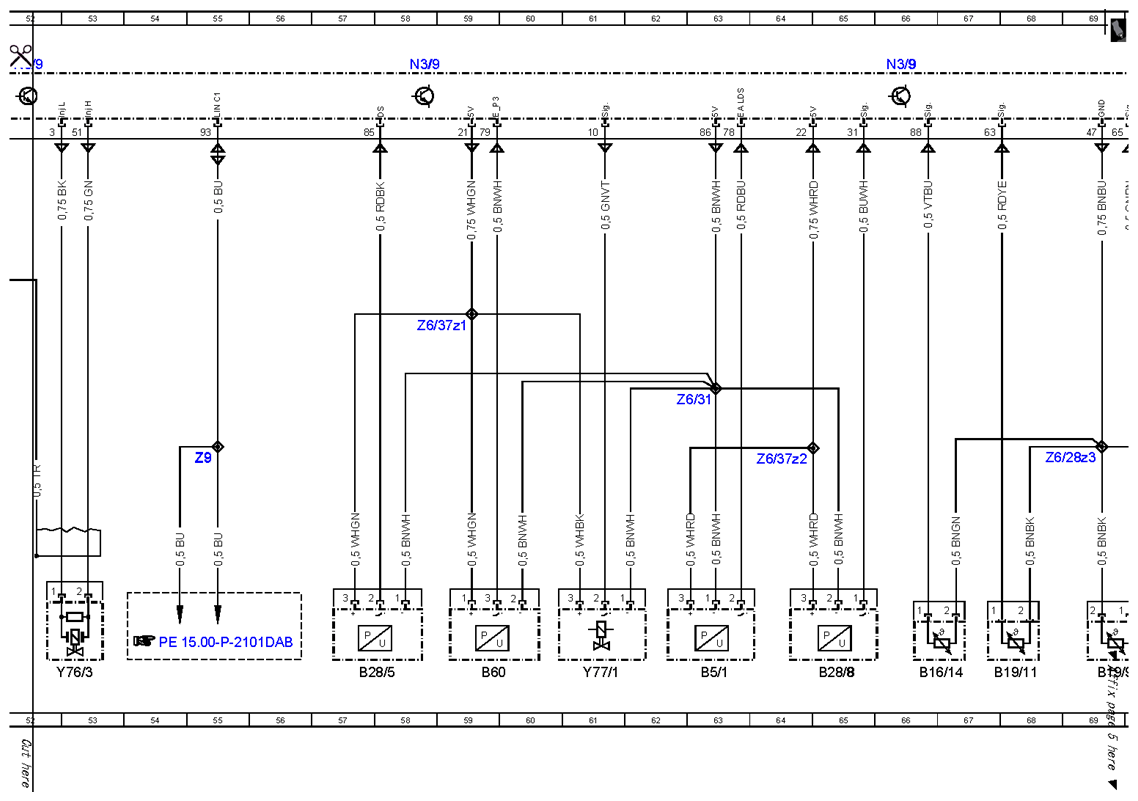

Fig 4: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (4 Of 6)
G10054390Courtesy of MERCEDES-BENZ USA

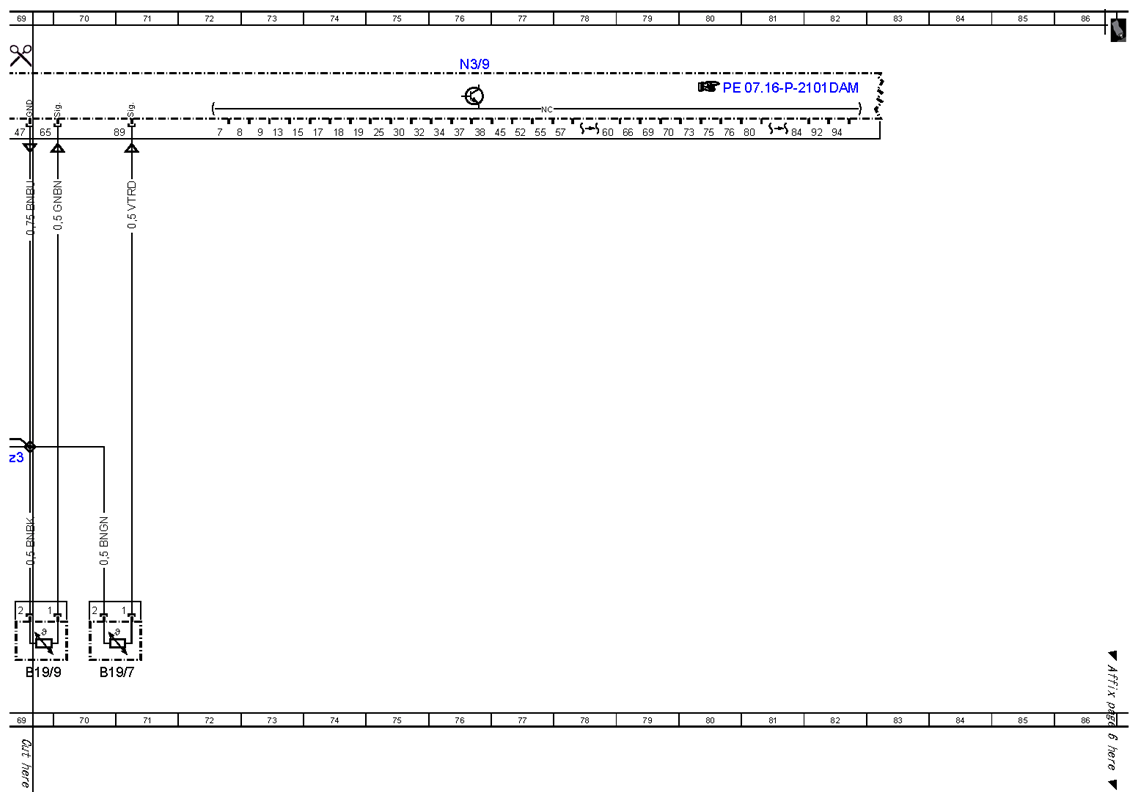

Fig 5: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (5 Of 6)
G10054391Courtesy of MERCEDES-BENZ USA

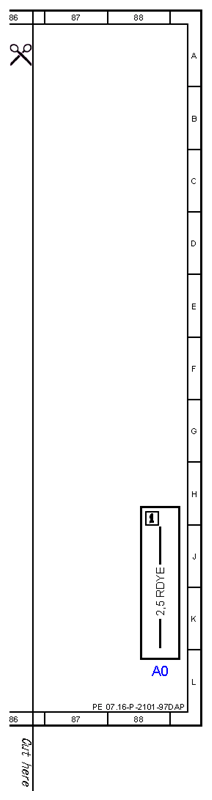

Fig 6: Common Rail Diesel Injection (CDI) Control Unit - Circuit Diagram (6 Of 6)
G10054392Courtesy of MERCEDES-BENZ USA
