Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97DAQ

ENGINE 276.8 in MODEL 212 Control unit N3/10, vehicle connector

Code: Designation: Position:
A0 Color code key 88L
B11/15 Radiator sensor for engine diagnosis 36L
B16 Temperature sensor upstream of NOx storage catalytic converter, right 54L
B16/1 Temperature sensor upstream of NOx storage catalytic converter, left 55L
B37 Accelerator pedal sensor 38L
B4/3 Fuel tank pressure sensor 76L
B4/4 Purging pressure sensor 16L
CAN C Drive train CAN 41K
CAN E1 Chassis CAN 1 44K
Code 494 USA version 32F
Code 494 USA version 74D
Code 917 PZEV emission USA 34F
Code B03 ECO start/stop function 19D
F32 Front electrical prefuse box 27L
F32f153 Prefuse 153 25K
K60 Coolant circulation pump relay 83L
M4/7 Combustion engine and air conditioning with integrated control fan motor 24L
M45 Coolant circulation pump 85L
N10/1 Front SAM control unit with fuse and relay module 3L
N10/1 Front SAM control unit with fuse and relay module 10L
N10/1 Front SAM control unit with fuse and relay module 21L
N10/1f22 Fuse 22 10L
N10/1f23 Fuse 23 8L
N10/1f24 Fuse 24 9L
N10/1f27 Fuse 27 2L
N10/2 Rear SAM control unit with fuse and relay module 79L
N10/2f46 Fuse 46 78L
N10/2f87 Fuse 87 78L
N118 Fuel pump control unit 47L
N2/10 Supplemental restraint system control unit 51L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 45A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 77A
N3/10 ME-SFI [ME] control unit 69A
N3/10 ME-SFI [ME] control unit 84A
N37/5 Left NOx sensor control unit 71L
N37/5b1 Left NOx sensor 68L
N37/6 Right NOx sensor control unit 63L
N37/6b1 Right NOx sensor 66L
U1 Valid for USA 77F
U1020 Valid for gasoline engine with stratified operation 53D
U12 Valid for left-hand drive vehicles 63E
U13 Valid for right-hand drive vehicles 63F
U2 Valid for all except USA 77G
U960 Valid for radiator shutters 29F
W15/1 Right footwell ground point 64G
W16/5 Left major assembly compartment electronics ground point 2E
W16/5 Left major assembly compartment electronics ground point 14C
W18 Left front seat crossmember ground point 58G
W18 Left front seat crossmember ground point 72E
W19 Right front seat crossmember ground point 64G
W2 Right front ground point at lamp unit 36H
W2 Right front ground point at lamp unit 85H
W9 Left front ground point (at lamp unit) 24H
X25/2 Engine compartment/interior electrical connector 20E
X25/4 Fuel tank electrical connector 75H
X26 Interior and engine wiring harness electrical connector 12E
X30/21 Drive train CAN voltage distributor electrical connector 41L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 44L
X30/38 Potential distributor electrical connector (CAN I) 58L
X86/3 Nitrogen oxides control unit electrical connector 55H
X86/3 Nitrogen oxides control unit electrical connector 72G
X86/4 Right nitrogen oxides control unit electrical connector 54H
X86/4 Right nitrogen oxides control unit electrical connector 61G
Y58/1 Purge control valve 31L
Y58/4 Activated charcoal filter shutoff valve 33L
Y84 Radiator shutters actuator 30L
Z5/2z1 Sensor voltage supply connector sleeve 17G
Z51/19 Engine management crash signal connector sleeve 51G
Z6/21 Temperature sensor circuit 31 connector sleeve 55F
Z7/36 Circuit 87 M2e connector sleeve 4G
Z7/36 Circuit 87 M2e connector sleeve 31E
Z7/36 Circuit 87 M2e connector sleeve 62E
Z7/36 Circuit 87 M2e connector sleeve 82E
Z7/44z1 Sensor ground line connector sleeve 16G
Z7/44z2 Sensor ground line connector sleeve 72H
Z7/73z1 Circuit 87 connector sleeve 3G

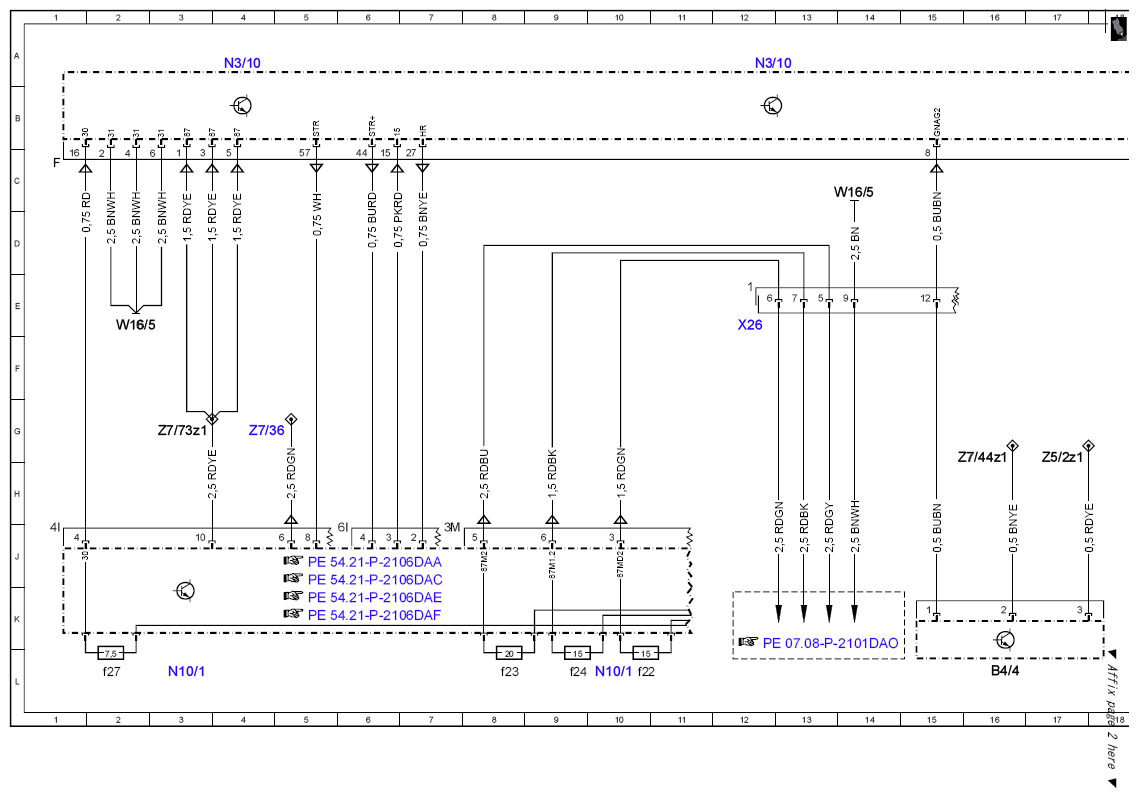

Fig 1: Gasoline Direct Injection System Control Unit - Circuit Diagram (1 Of 6)
G10054171Courtesy of MERCEDES-BENZ USA

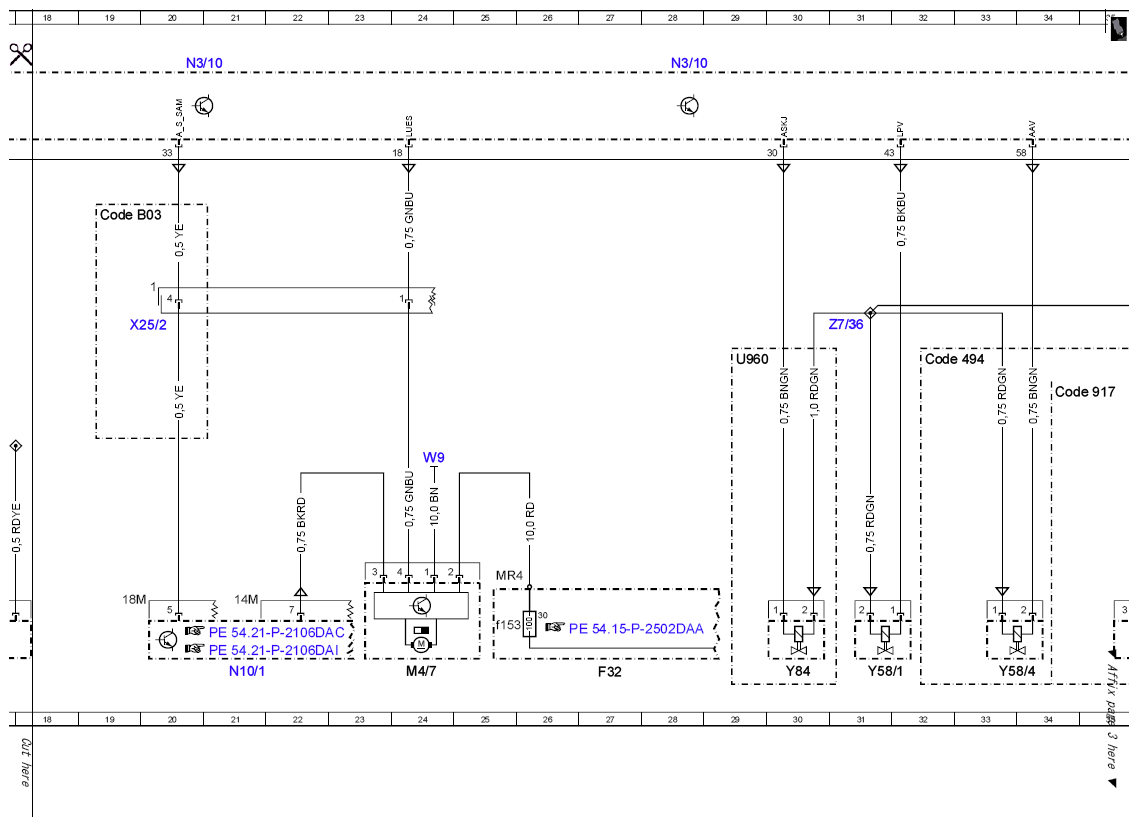

Fig 2: Gasoline Direct Injection System Control Unit - Circuit Diagram (2 Of 6)
G10054172Courtesy of MERCEDES-BENZ USA

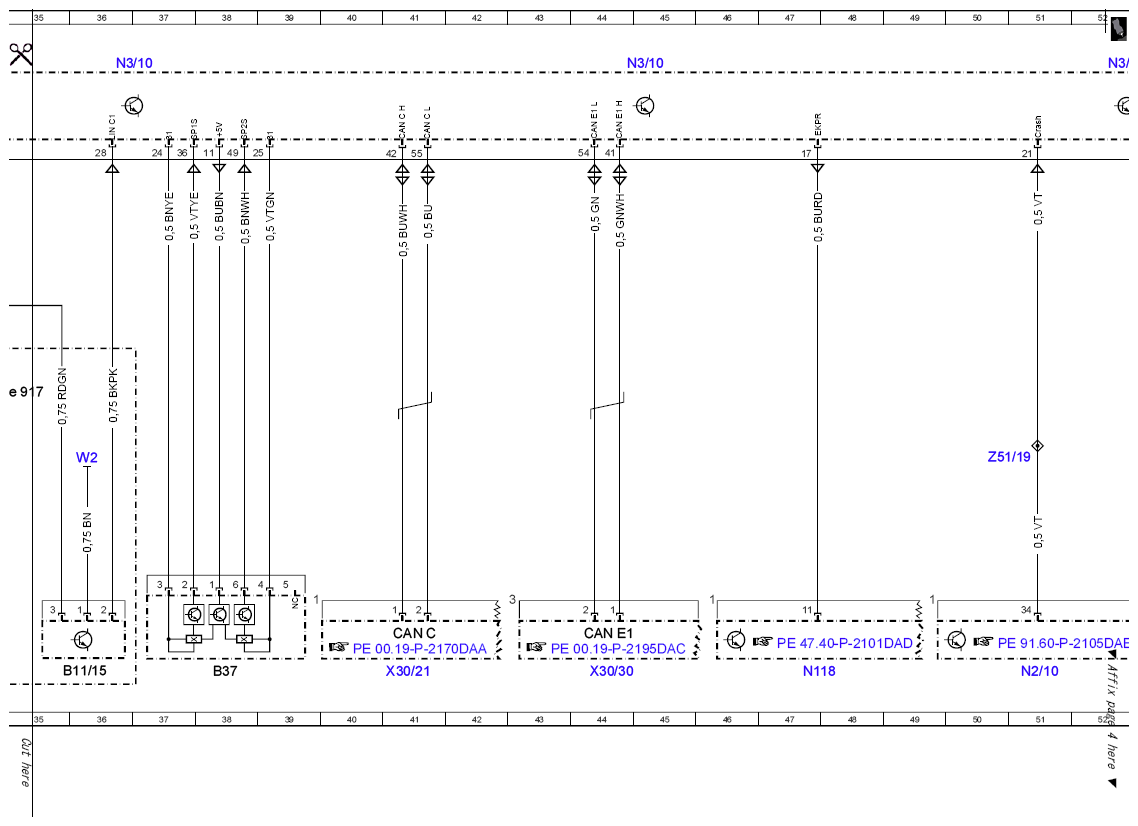

Fig 3: Gasoline Direct Injection System Control Unit - Circuit Diagram (3 Of 6)
G10054173Courtesy of MERCEDES-BENZ USA

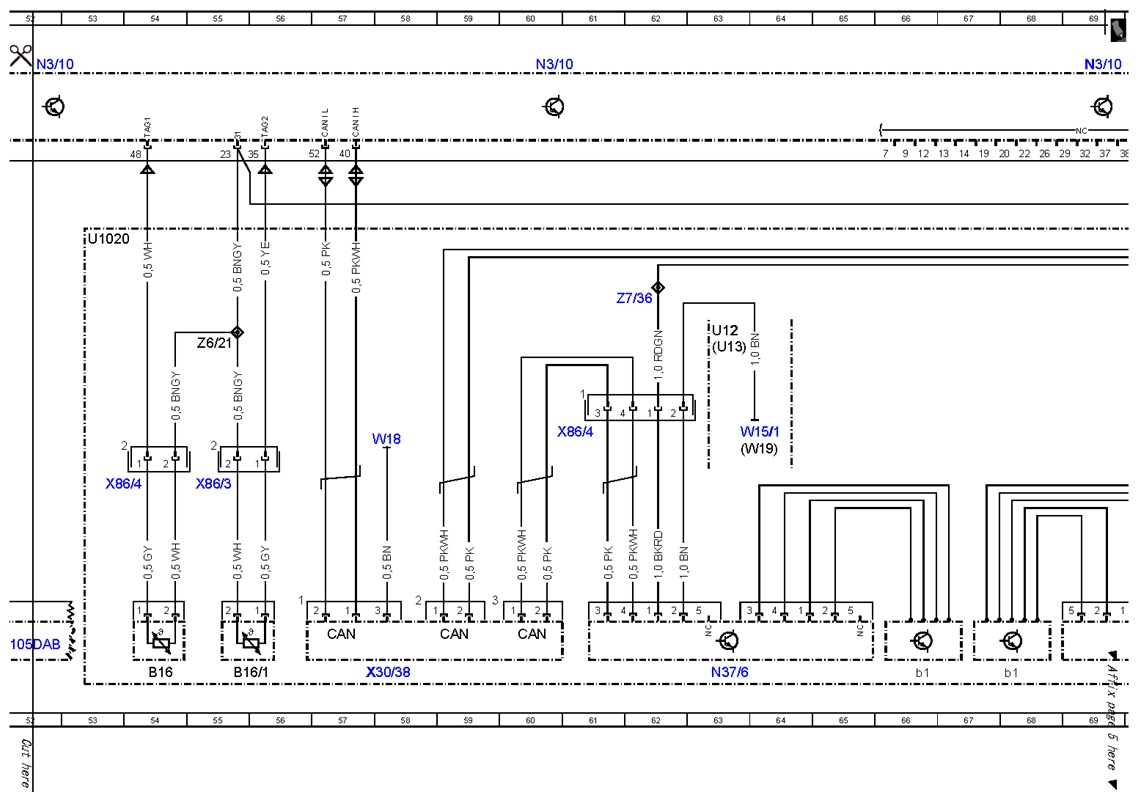

Fig 4: Gasoline Direct Injection System Control Unit - Circuit Diagram (4 Of 6)
G10054174Courtesy of MERCEDES-BENZ USA

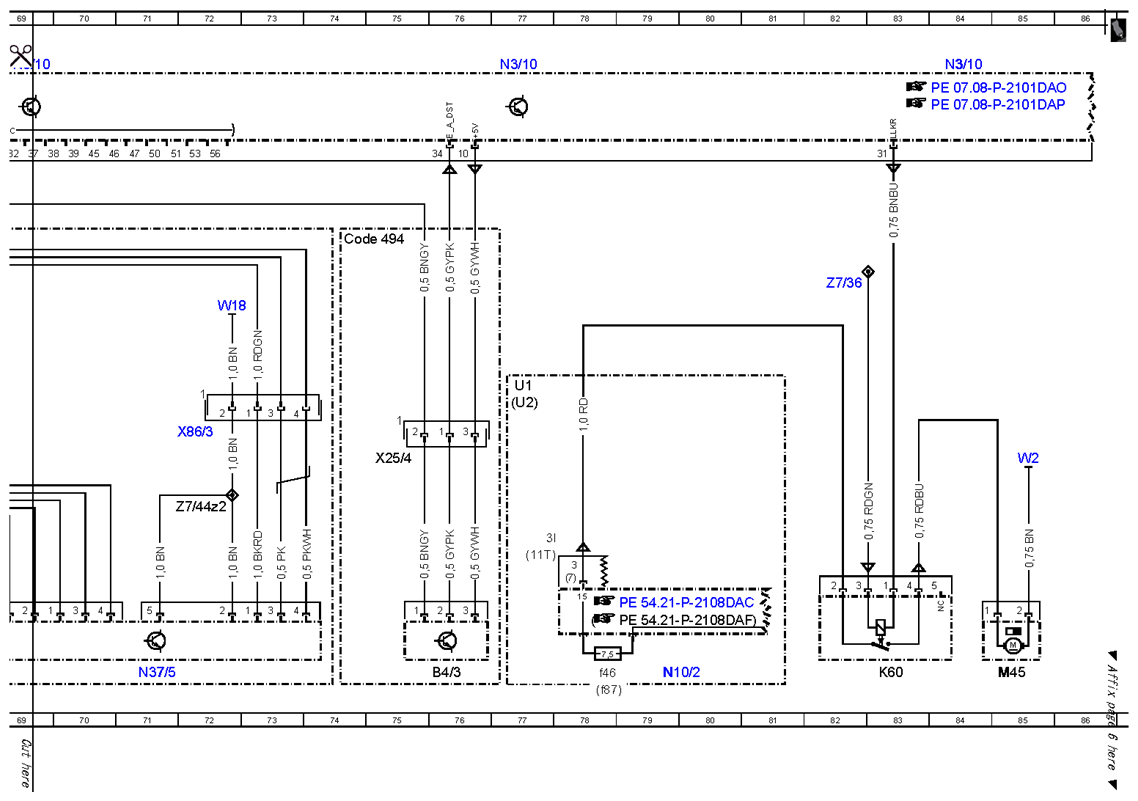

Fig 5: Gasoline Direct Injection System Control Unit - Circuit Diagram (5 Of 6)
G10054175Courtesy of MERCEDES-BENZ USA

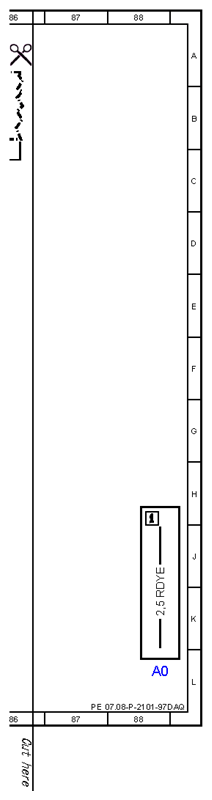

Fig 6: Gasoline Direct Injection System Control Unit - Circuit Diagram (6 Of 6)
G10054176Courtesy of MERCEDES-BENZ USA
