Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97DAF

ENGINE 157, 278 in MODEL 212 Control unit N3/10, engine connector, sheet 1

Code: Designation: Position:
A0 Color code key 80L
A29/1 Left cylinder bank front knock sensor 8L
A29/2 Left cylinder bank rear knock sensor 11L
A30/1 Right cylinder bank front knock sensor 9L
A30/2 Right cylinder bank rear knock sensor 11L
B28/4 Pressure sensor downstream of left cylinder bank air filter 67L
B28/7 Pressure sensor downstream of throttle valve 69L
B4/25 Fuel tank pressure and temperature sensor 40L
B40 Oil sensor (oil level, temperature and quality) 6L
B6/4 Left intake camshaft Hall sensor 64L
B6/5 Right intake camshaft Hall sensor 56L
B6/6 Left exhaust camshaft Hall sensor 66L
B6/7 Right exhaust camshaft Hall sensor 57L
B70 Crankshaft Hall sensor 71L
G2 Alternator 2L
G2 Alternator 4L
M16/6 Throttle valve actuator 14L
M16/6m1 Actuator motor 14K
M16/6r1 Actual value potentiometer 1 14J
M16/6r2 Actual value potentiometer 2 14K
N10/1 Front SAM control unit with fuse and relay module 28L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 68A
R4 Spark plugs 22L
R4 Spark plugs 18L
R4 Spark plugs 20L
R4 Spark plugs 24L
R4 Spark plugs 32L
R4 Spark plugs 31L
R4 Spark plugs 37L
R4 Spark plugs 35L
R48 Coolant thermostat heating element 42L
S43 Oil level check switch 73L
T1/1 Cylinder 1 ignition coil 19K
T1/2 Cylinder 2 ignition coil 21K
T1/3 Cylinder 3 ignition coil 24K
T1/4 Cylinder 4 ignition coil 18K
T1/5 Cylinder 5 ignition coil 30K
T1/6 Cylinder 6 ignition coil 34K
T1/7 Cylinder 7 ignition coil 32K
T1/8 Cylinder 8 ignition coil 37K
U1019 Valid for gasoline engine 278 1E
U1019 Valid for gasoline engine 278 72E
U1028 Valid for engine 157 3E
W11 Combustion engine ground point 21G
W11 Combustion engine ground point 34G
W16/5 Left major assembly compartment electronics ground point 26L
X26 Interior and engine wiring harness electrical connector 25G
X26 Interior and engine wiring harness electrical connector 8E
X26 Interior and engine wiring harness electrical connector 10E
X26 Interior and engine wiring harness electrical connector 13E
Y49/4 Left intake camshaft solenoid 62L
Y49/5 Right intake camshaft solenoid 58L
Y49/6 Left exhaust camshaft solenoid 61L
Y49/7 Right exhaust camshaft solenoid 60L
Y76/1 Cylinder 1 fuel injector 47L
Y76/2 Cylinder 2 fuel injector 48L
Y76/3 Cylinder 3 fuel injector 45L
Y76/4 Cylinder 4 fuel injector 50L
Y76/5 Cylinder 5 fuel injector 51L
Y76/6 Cylinder 6 fuel injector 52L
Y76/7 Cylinder 7 fuel injector 46L
Y76/8 Cylinder 8 fuel injector 49L
Y77/1 Boost pressure positioner 17L
Y94/1 Left quantity control valve 43L
Y94/2 Right quantity control valve 54L
Z203/3 Alternator LIN signal connector sleeve 4G
Z5z1 Connector sleeve in wiring harness 68G
Z6/8 Sensor ground connector sleeve 33E
Z6z1 Circuit 31 connector sleeve 21G
Z6z1 Circuit 31 connector sleeve 26E
Z6z2 Circuit 31 connector sleeve 5G
Z6z2 Circuit 31 connector sleeve 35G
Z6z2 Circuit 31 connector sleeve 21E
Z7/35z1 Circuit 87 M1e connector sleeve 23E
Z7/35z1 Circuit 87 M1e connector sleeve 29E
Z7/35z1 Circuit 87 M1e connector sleeve 36E
Z7/35z1 Circuit 87 M1e connector sleeve 62G
Z7/35z2 Circuit 87 M1e connector sleeve 29C
Z7/35z2 Circuit 87 M1e connector sleeve 65G
Z7/36z1 Circuit 87 M2e connector sleeve 16E
Z7/36z1 Circuit 87 M2e connector sleeve 28E
Z7/36z1 Circuit 87 M2e connector sleeve 41G
Z7/36z2 Circuit 87 M2e connector sleeve 7G
Z7/36z2 Circuit 87 M2e connector sleeve 16G
Z7/38z1 Circuit 87 M1i connector sleeve 26E
Z7/38z1 Circuit 87 M1i connector sleeve 35E
Z7/38z1 Circuit 87 M1i connector sleeve 59G
Z7/38z1 Circuit 87 M1i connector sleeve 55G
Z7/41 Sensor voltage supply connector sleeve 38G
Z7/41 Sensor voltage supply connector sleeve 71G
Z7/43 Sensor ground connector sleeve 57G
Z7/44 Sensor ground connector sleeve 39G
Z7/44 Sensor ground connector sleeve 70G
Z7/44 Sensor ground connector sleeve 65E

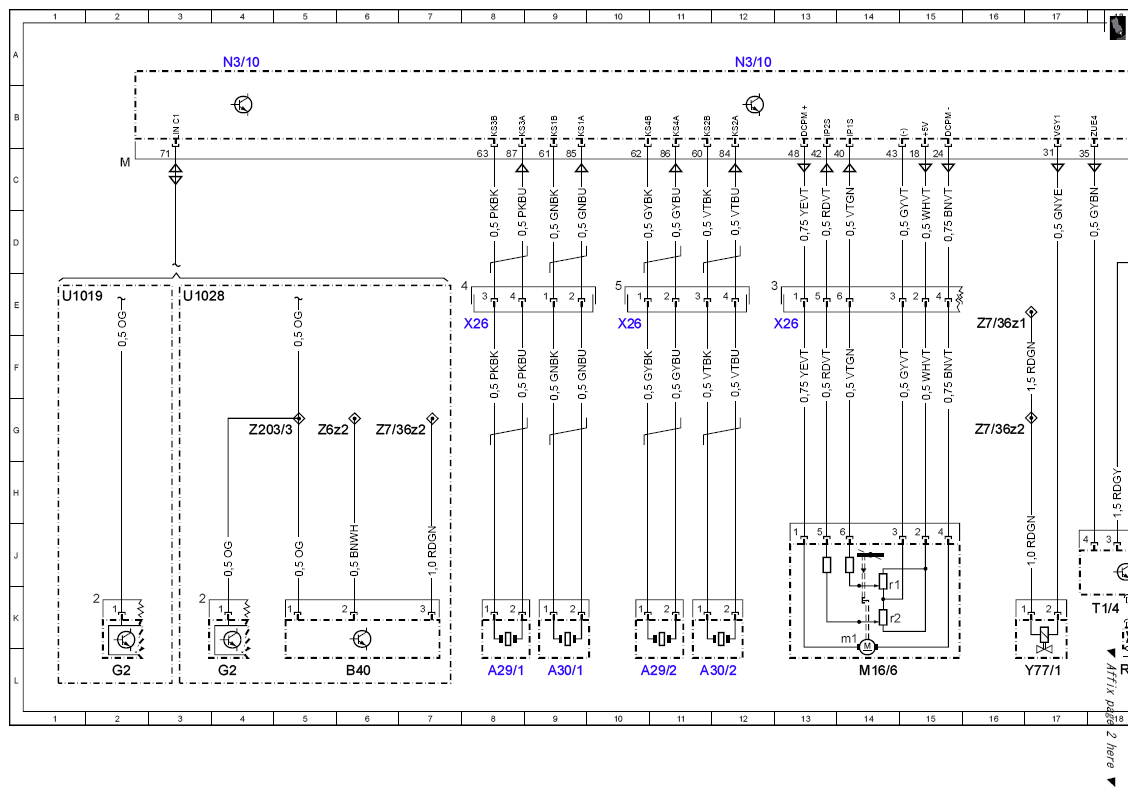

Fig 1: Gasoline Direct Injection System Control Unit - Circuit Diagram (1 Of 5)
G10054127Courtesy of MERCEDES-BENZ USA

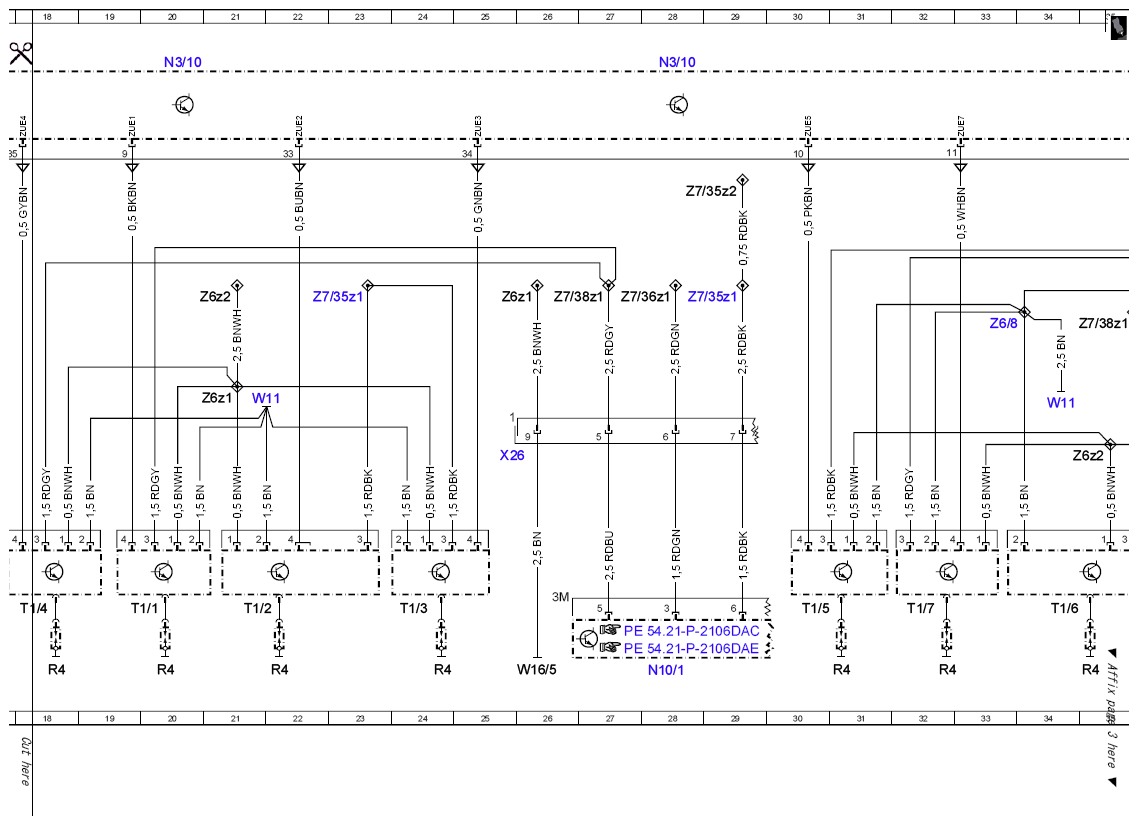

Fig 2: Gasoline Direct Injection System Control Unit - Circuit Diagram (2 Of 5)
G10054128Courtesy of MERCEDES-BENZ USA

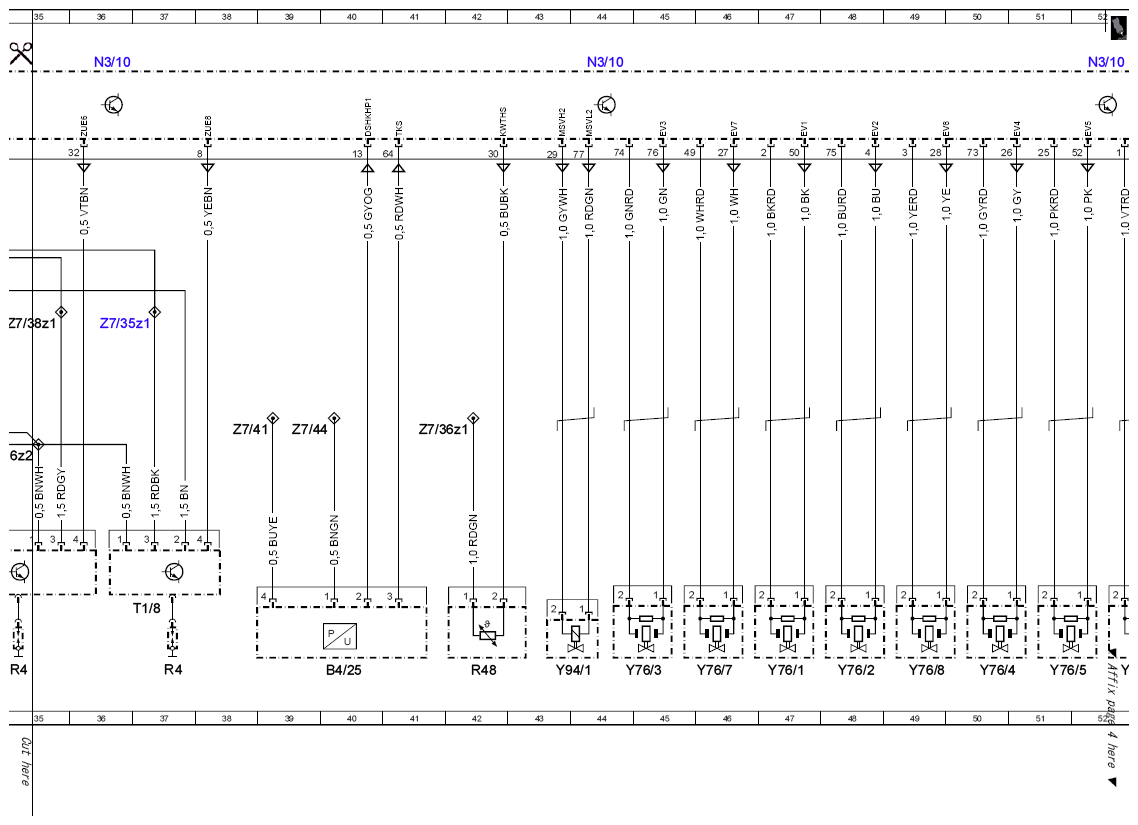

Fig 3: Gasoline Direct Injection System Control Unit - Circuit Diagram (3 Of 5)
G10054129Courtesy of MERCEDES-BENZ USA

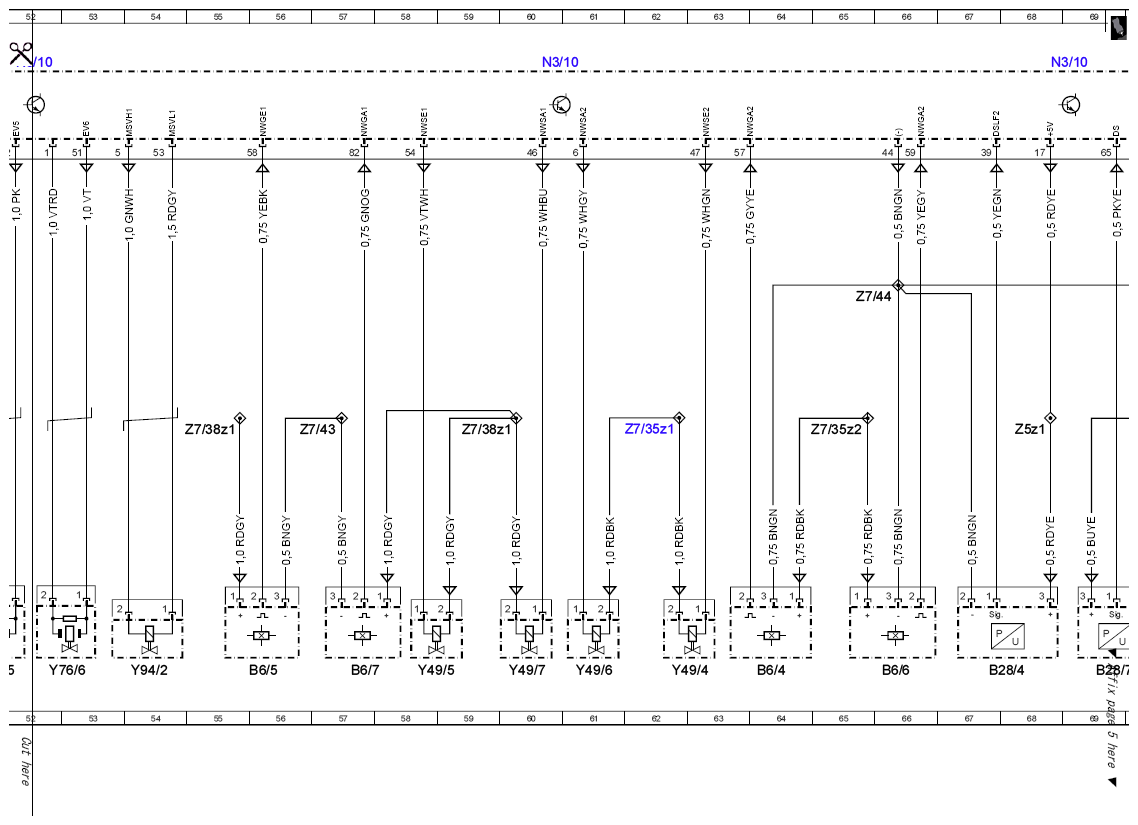

Fig 4: Gasoline Direct Injection System Control Unit - Circuit Diagram (4 Of 5)
G10054130Courtesy of MERCEDES-BENZ USA

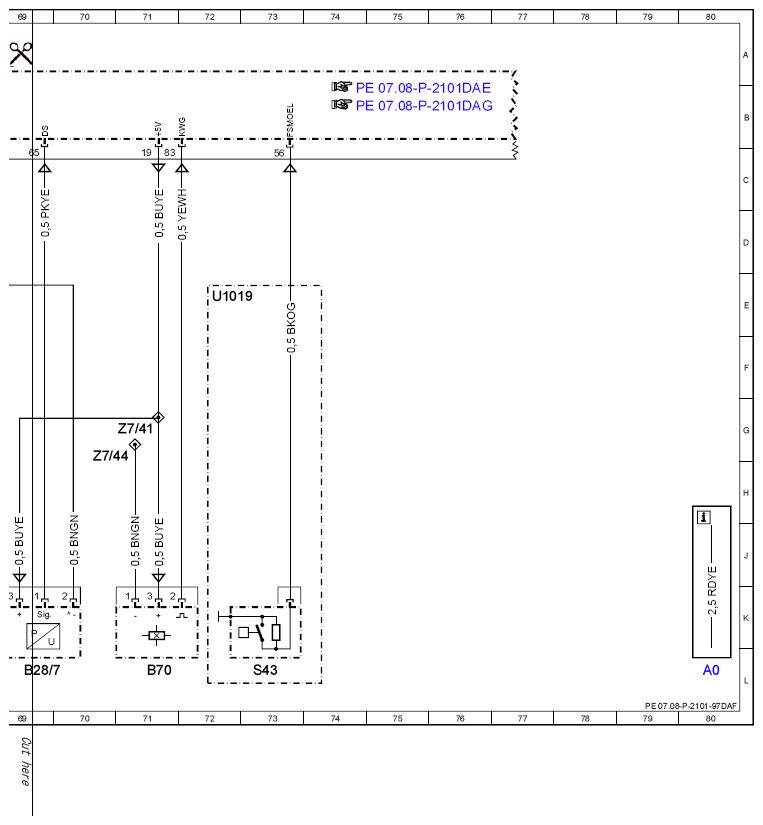

Fig 5: Gasoline Direct Injection System Control Unit - Circuit Diagram (5 Of 5)
G10054131Courtesy of MERCEDES-BENZ USA
