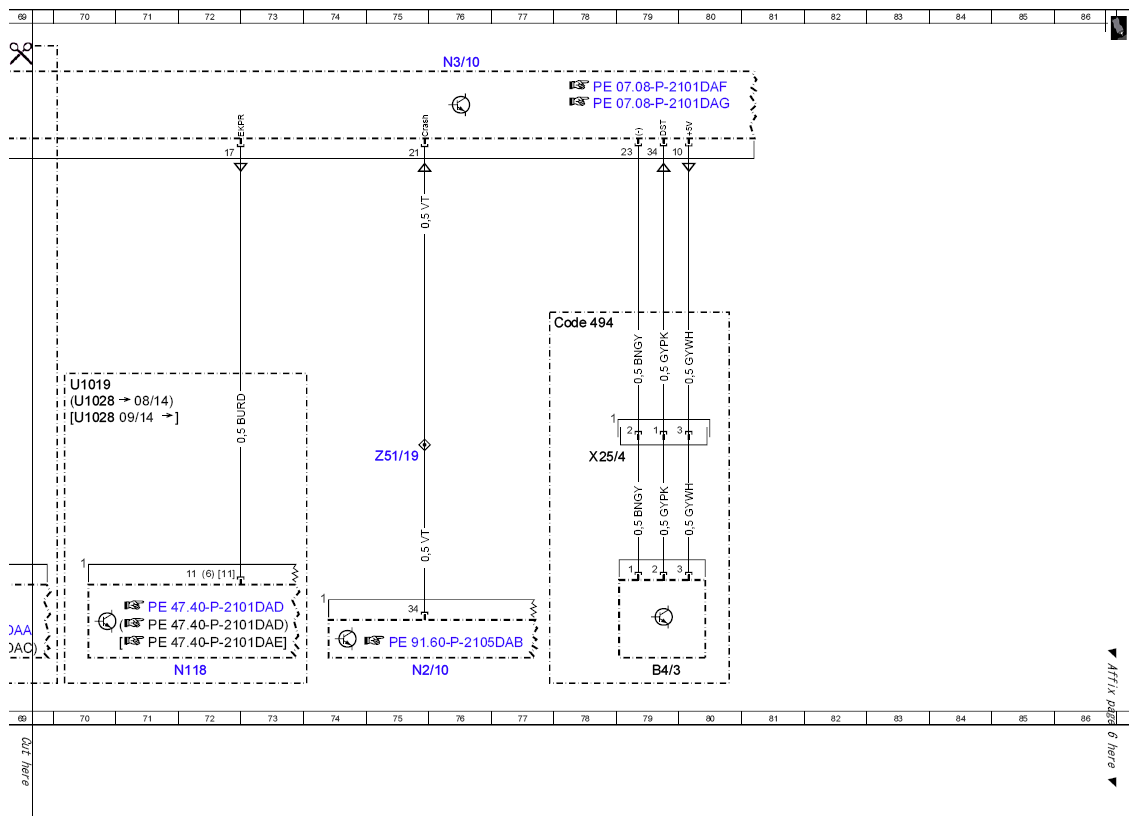

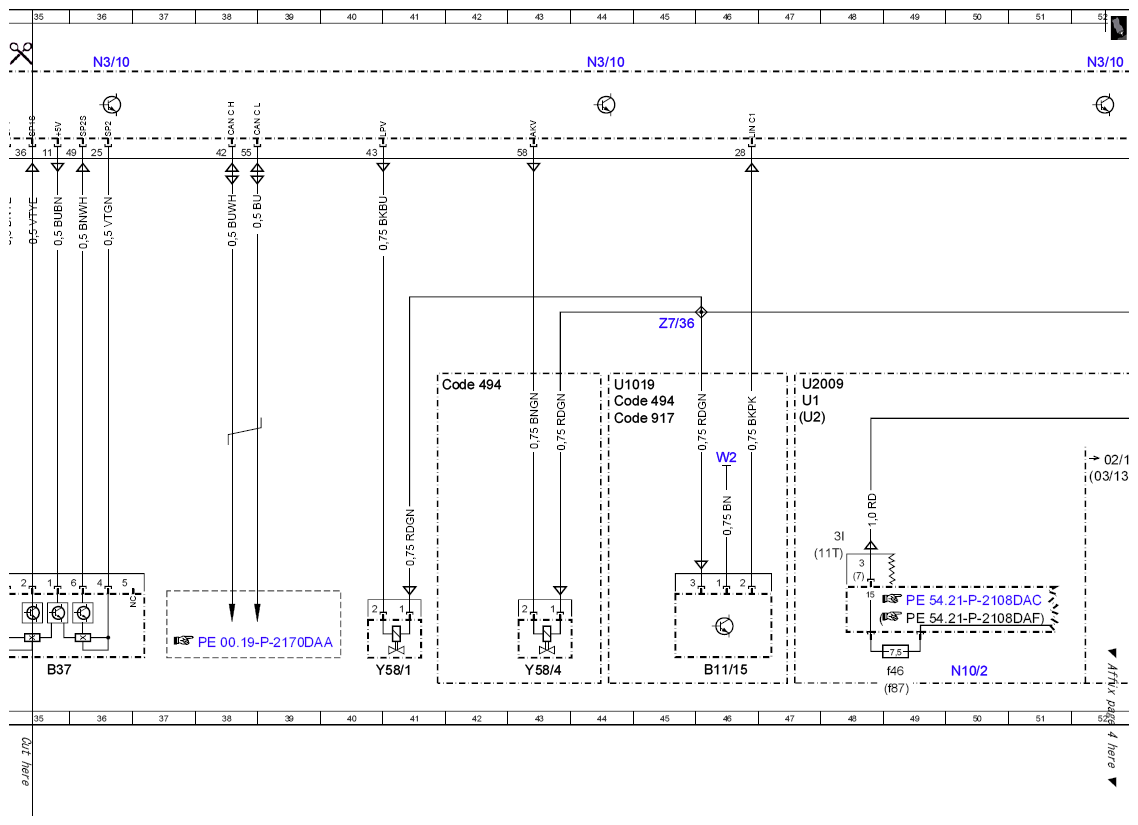

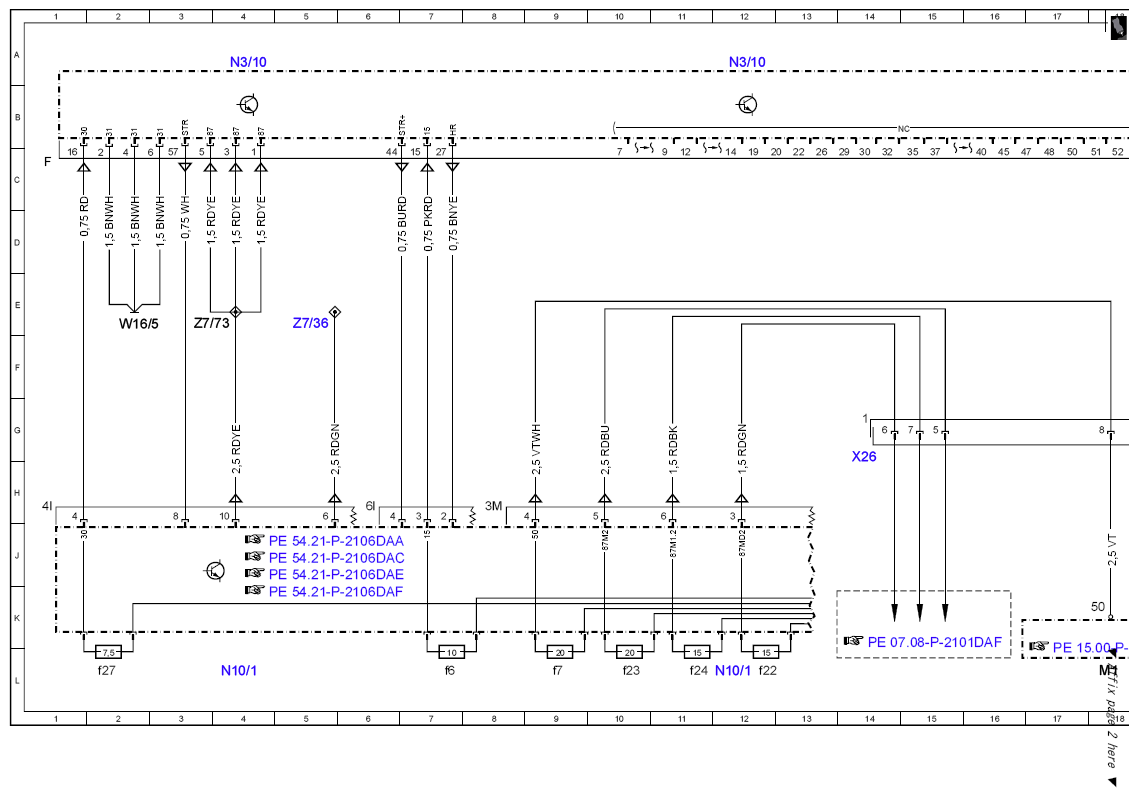

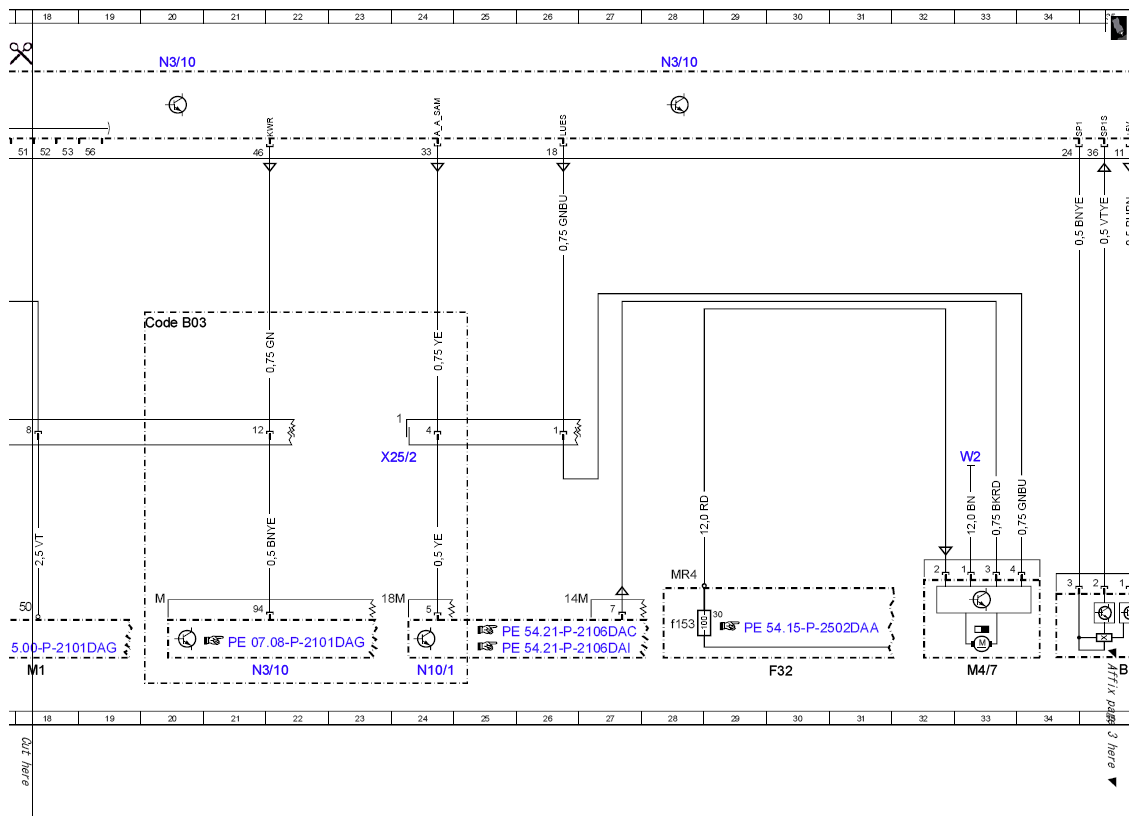

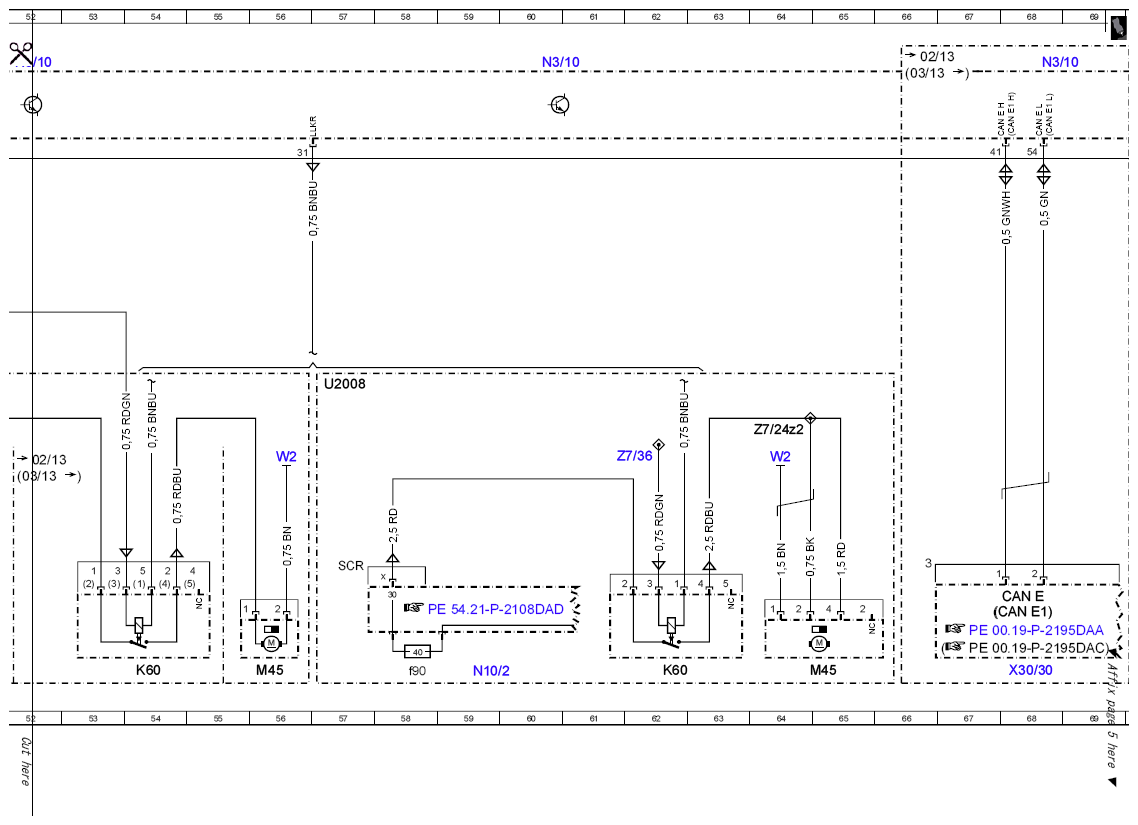

Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97DAE
ENGINE 157, 278 in MODEL 212 Control unit N3/10, vehicle connector
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| B11/15 | Radiator sensor for engine diagnosis | 46L |
| B37 | Accelerator pedal sensor | 35L |
| B4/3 | Fuel tank pressure sensor | 79L |
| CAN E | Chassis CAN | 68K |
| CAN E1 | Chassis CAN 1 | 68K |
| Code 494 | USA version | 41F |
| Code 494 | USA version | 44G |
| Code 494 | USA version | 77E |
| Code 917 | PZEV emission USA | 44G |
| Code B03 | ECO start/stop function | 20E |
| F32 | Front electrical prefuse box | 30L |
| F32f153 | Prefuse 153 | 28K |
| K60 | Coolant circulation pump relay | 54L |
| K60 | Coolant circulation pump relay | 62L |
| M1 | Starter | 18L |
| M4/7 | Combustion engine and air conditioning with integrated control fan motor | 33L |
| M45 | Coolant circulation pump | 56L |
| M45 | Coolant circulation pump | 65L |
| N10/1 | Front SAM control unit with fuse and relay module | 4L |
| N10/1 | Front SAM control unit with fuse and relay module | 12L |
| N10/1 | Front SAM control unit with fuse and relay module | 24L |
| N10/1f22 | Fuse 22 | 12L |
| N10/1f23 | Fuse 23 | 10L |
| N10/1f24 | Fuse 24 | 11L |
| N10/1f27 | Fuse 27 | 2L |
| N10/1f6 | Fuse 6 | 7L |
| N10/1f7 | Fuse 7 | 9L |
| N10/2 | Rear SAM control unit with fuse and relay module | 50L |
| N10/2 | Rear SAM control unit with fuse and relay module | 59L |
| N10/2f46 | Fuse 46 | 49L |
| N10/2f87 | Fuse 87 | 49L |
| N10/2f90 | Fuse 90 | 58L |
| N118 | Fuel pump control unit | 72L |
| N2/10 | Supplemental restraint system control unit | 75L |
| N3/10 | ME-SFI [ME] control unit | 21L |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 76A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 60A |
| U1 | Valid for USA | 47G |
| U1019 | Valid for gasoline engine 278 | 70F |
| U1019 | Valid for gasoline engine 278 | 44F |
| U1028 | Valid for engine 157 | 70G |
| U1028 | Valid for engine 157 | 70G |
| U2 | Valid for all except USA | 47G |
| U2008 | Valid for model 212.076/276 | 57F |
| U2009 | Not valid for model 212.076/276 | 47F |
| W16/5 | Left major assembly compartment electronics ground point | 2E |
| W2 | Right front ground point at lamp unit | 33H |
| W2 | Right front ground point at lamp unit | 46H |
| W2 | Right front ground point at lamp unit | 56H |
| W2 | Right front ground point at lamp unit | 64H |
| X25/2 | Engine compartment/interior electrical connector | 24H |
| X25/4 | Fuel tank electrical connector | 78H |
| X26 | Interior and engine wiring harness electrical connector | 14H |
| X30/30 | Vehicle floor chassis CAN voltage distributor electrical connector | 68L |
| Y58/1 | Purge control valve | 41L |
| Y58/4 | Activated charcoal filter shutoff valve | 43L |
| Z51/19 | Engine management crash signal connector sleeve | 75G |
| Z7/24z2 | Circuit 87 connector sleeve | 64G |
| Z7/36 | Circuit 87 M2e connector sleeve | 5E |
| Z7/36 | Circuit 87 M2e connector sleeve | 45E |
| Z7/36 | Circuit 87 M2e connector sleeve | 62G |
| Z7/73 | Circuit 87 connector sleeve | 4E |
