Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97DAD

ENGINE 272 in MODEL 212 Control unit N3/10, vehicle connector

Code: Designation: Position:
A0 Color code key 64L
B16 Temperature sensor upstream of NOx storage catalytic converter, right 55L
B16/1 Temperature sensor upstream of NOx storage catalytic converter, left 56L
B37 Accelerator pedal sensor 31L
CAN C Drive train CAN 33K
CAN E Chassis CAN 40K
M1 Starter 23L
M4/7 Combustion engine and air conditioning with integrated control fan motor 18L
N10/1 Front SAM control unit with fuse and relay module 1L
N10/1 Front SAM control unit with fuse and relay module 8L
N10/1 Front SAM control unit with fuse and relay module 15L
N10/1f22 Fuse 22 14L
N10/1f23 Fuse 23 13L
N10/1f24 Fuse 24 9L
N10/1f27 Fuse 27 5L
N10/1f6 Fuse 6 2L
N10/1f7 Fuse 7 11L
N10/1kN Engine circuit 87 relay 3L
N118 Fuel pump control unit 59L
N2/10 Supplemental restraint system control unit 37L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 35A
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
N37/5 Left NOx sensor control unit 49L
N37/6 Right NOx sensor control unit 53L
U12 Valid for left-hand drive vehicles 52D
U13 Valid for right-hand drive vehicles 52D
U960 Valid for radiator shutters 20H
W15/1 Right footwell ground point 52D
W16/5 Left major assembly compartment electronics ground point 2E
W18 Left front seat crossmember ground point 43G
W18 Left front seat crossmember ground point 51E
W19 Right front seat crossmember ground point 52E
X25/2 Engine compartment/interior electrical connector 18G
X26 Interior and engine wiring harness electrical connector 8G
X30/21 Drive train CAN voltage distributor electrical connector 33L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 40L
X30/38 Potential distributor electrical connector (CAN I) 44L
X86/3 Nitrogen oxides control unit electrical connector 48G
X86/3 Nitrogen oxides control unit electrical connector 54G
X86/4 Right nitrogen oxides control unit electrical connector 56G
X86/4 Right nitrogen oxides control unit electrical connector 52G
Y58/1 Purge control valve 29L
Y84 Radiator shutters actuator 21L
Z51/19 Engine management crash signal connector sleeve 36G
Z6/21 Temperature sensor circuit 31 connector sleeve 56E
Z7/35z2 Circuit 87 M1e connector sleeve 8E
Z7/36 Circuit 87 M2e connector sleeve 28G
Z7/36 Circuit 87 M2e connector sleeve 13E
Z7/36 Circuit 87 M2e connector sleeve 49E
Z7/38z1 Circuit 87 M1i connector sleeve 12E
Z7/44 Sensor ground connector sleeve 51L
Z7/73 Circuit 87 connector sleeve 6G

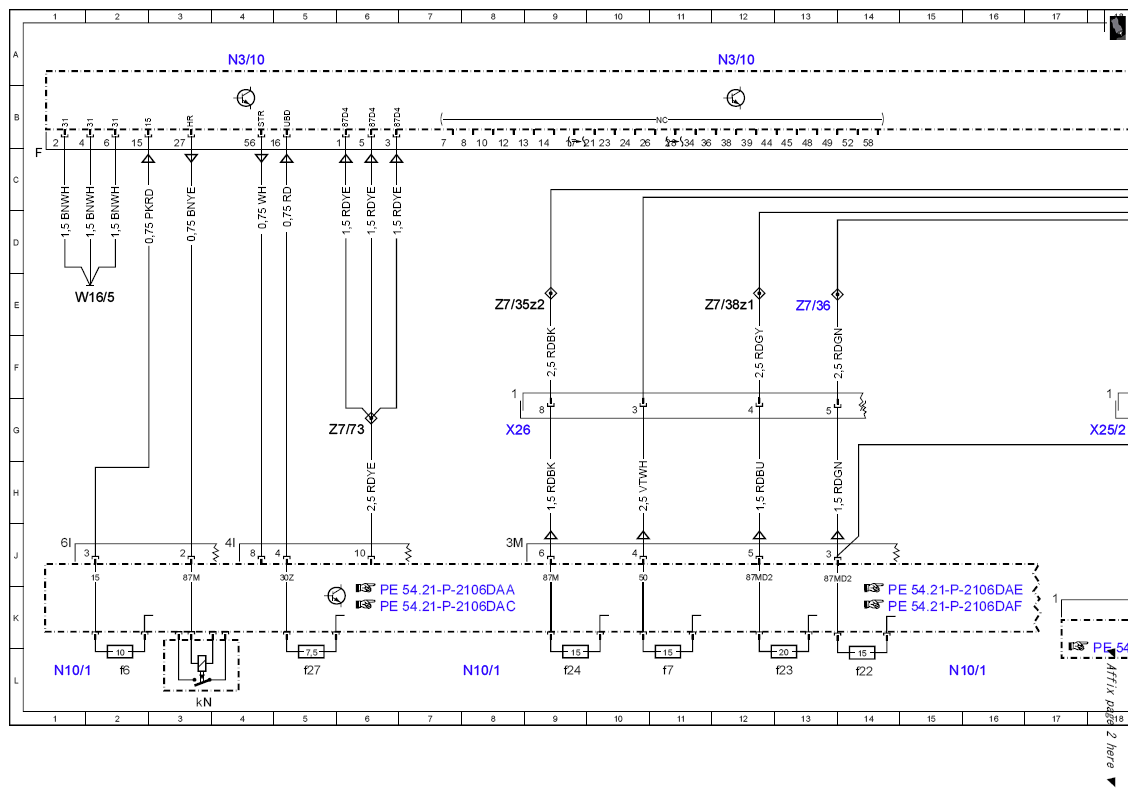

Fig 1: Gasoline Direct Injection System Control Unit - Circuit Diagram (1 Of 4)
G10054117Courtesy of MERCEDES-BENZ USA

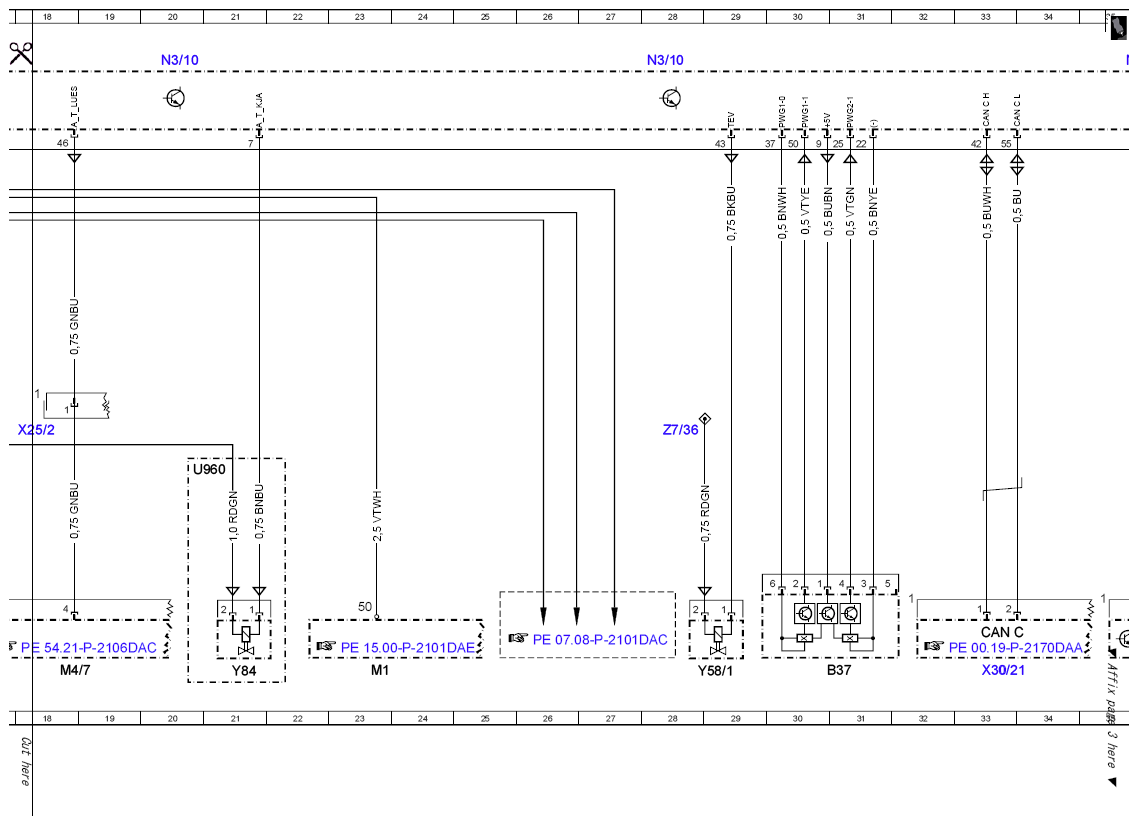

Fig 2: Gasoline Direct Injection System Control Unit - Circuit Diagram (2 Of 4)
G10054118Courtesy of MERCEDES-BENZ USA

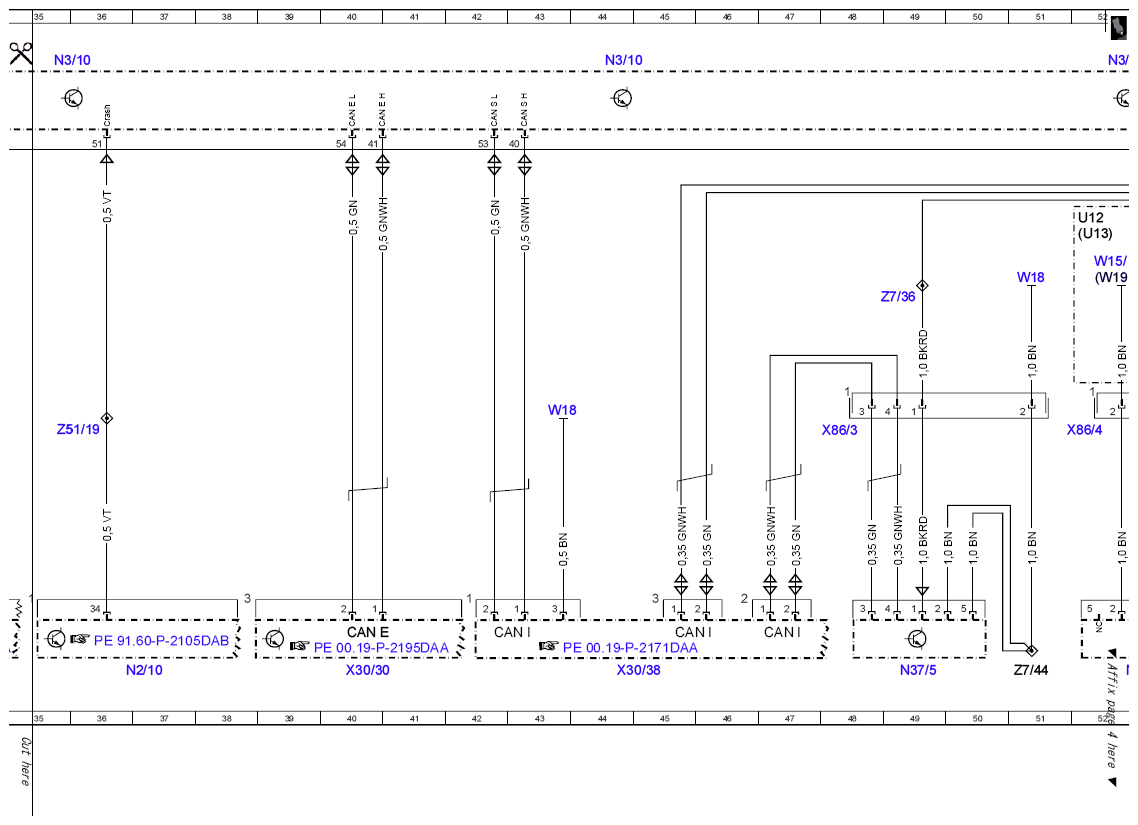

Fig 3: Gasoline Direct Injection System Control Unit - Circuit Diagram (3 Of 4)
G10054119Courtesy of MERCEDES-BENZ USA

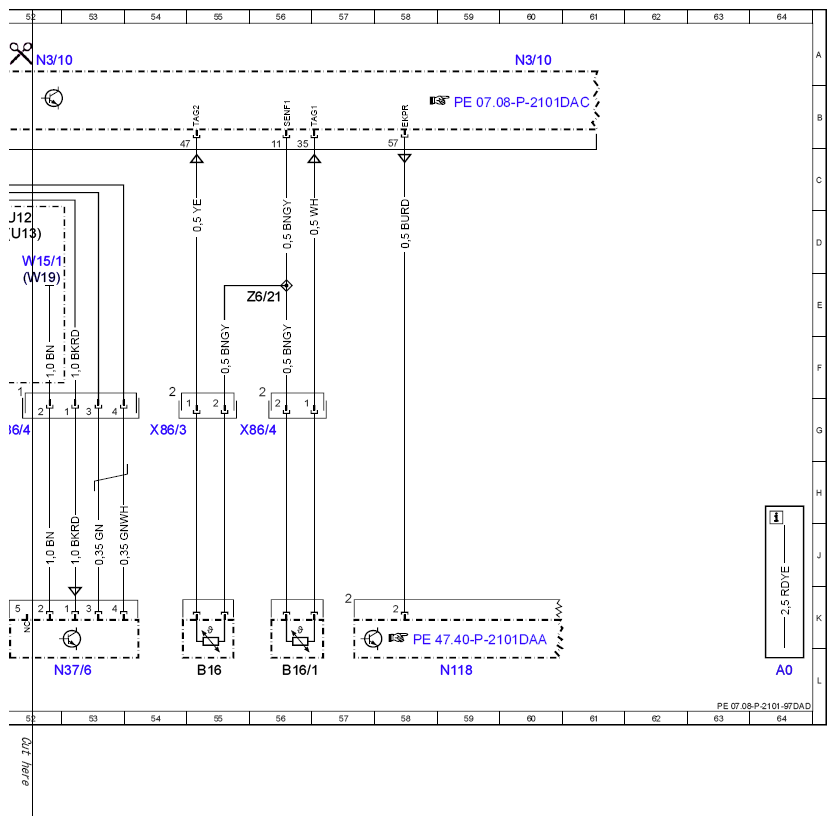

Fig 4: Gasoline Direct Injection System Control Unit - Circuit Diagram (4 Of 4)
G10054120Courtesy of MERCEDES-BENZ USA
