Wiring diagram for gasoline direct injection system control unit - PE07.08-P-2101-97DAB

ENGINE 271 (except 271.958) in MODEL 212 Control unit N3/10, vehicle connector

Code: Designation: Position:
A0 Color code key 72L
B37 Accelerator pedal sensor 47L
B4/3 Fuel tank pressure sensor 52L
B79/2 Transmission neutral position sensor 61L
CAN C Drive train CAN 39K
CAN E Chassis CAN 42K
F32 Front electrical prefuse box 30L
F32f153 Prefuse 153 28K
M1 Starter 22L
M4/7 Combustion engine and air conditioning with integrated control fan motor 32L
N10/1 Front SAM control unit with fuse and relay module 4L
N10/1 Front SAM control unit with fuse and relay module 9L
N10/1 Front SAM control unit with fuse and relay module 26L
N10/1 Front SAM control unit with fuse and relay module 66L
N10/1f22 Fuse 22 14L
N10/1f23 Fuse 23 11L
N10/1f24 Fuse 24 12L
N10/1f27 Fuse 27 6L
N10/1f7 Fuse 7 10L
N118 Fuel pump control unit 57L
N2/10 Supplemental restraint system control unit 35L
N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 20A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 45A
N3/10 ME-SFI [ME] control unit 52A
N3/10 ME-SFI [ME] control unit 60A
S40/3 Clutch pedal switch 45L
S40/5 Start enable clutch pedal switch 63L
U1 Valid for USA 49F
U12 Valid for left-hand drive vehicles 45F
U13 Valid for right-hand drive vehicles 45G
U24 Valid for manual transmission 44A
U24 Valid for manual transmission 59A
U252 Valid for ECO start/stop function 59A
U943 Valid for South Korea 51A
U943 Valid for South Korea 49G
U960 Valid for radiator shutters 16F
W15/1 Right footwell ground point 45H
W15/2 Left footwell ground point 45G
W15/2 Left footwell ground point 63H
W16/5 Left major assembly compartment electronics ground point 7E
W9 Left front ground point (at lamp unit) 32H
X220 New Manual Transmission zero position sensor electrical connector 60H
X25/2 Engine compartment/interior electrical connector 25G
X25/2 Engine compartment/interior electrical connector 64G
X25/4 Fuel tank electrical connector 51G
X26 Interior and engine wiring harness electrical connector 18G
X30/21 Drive train CAN voltage distributor electrical connector 39L
X30/30 Vehicle floor chassis CAN voltage distributor electrical connector 42L
Y58/1 Purge control valve 54L
Y58/4 Activated charcoal filter shutoff valve 49L
Y84 Radiator shutters actuator 17L
Z51/19 Engine management crash signal connector sleeve 36G
Z7/36 Circuit 87 M2e connector sleeve 8G
Z7/36 Circuit 87 M2e connector sleeve 49G
Z7/36 Circuit 87 M2e connector sleeve 54G
Z7/36 Circuit 87 M2e connector sleeve 16G

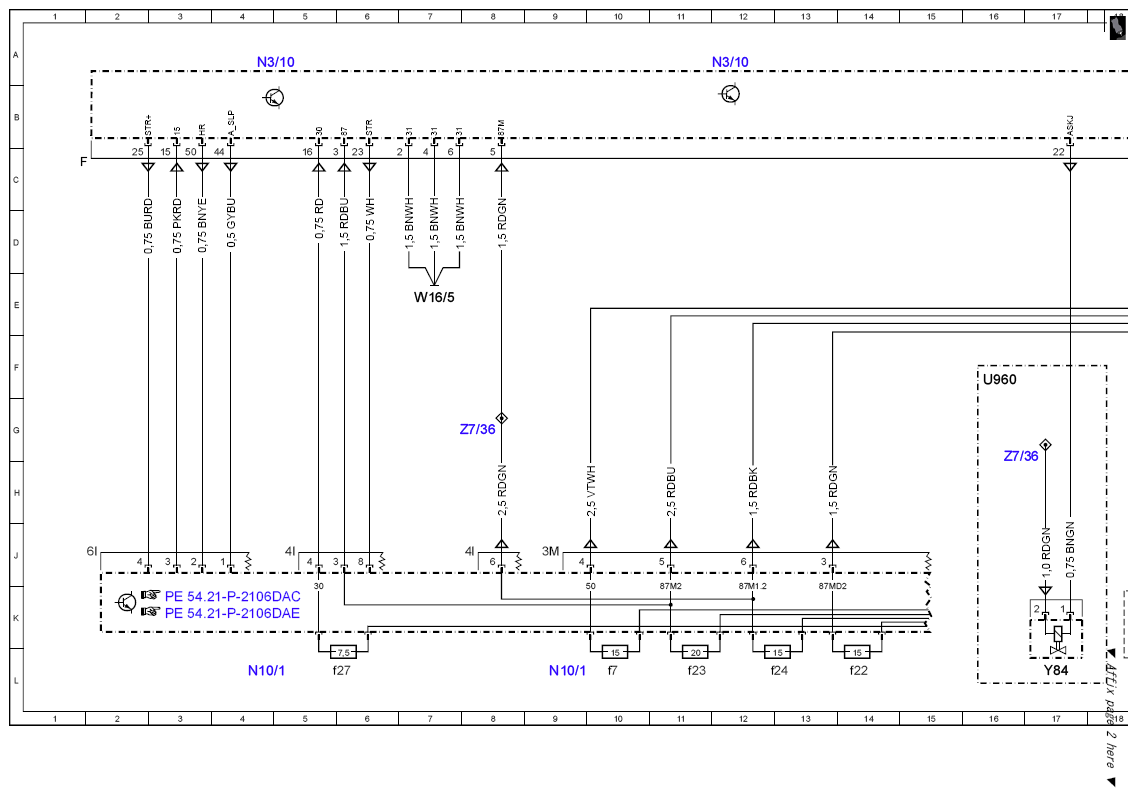

Fig 1: Gasoline Direct Injection System Control Unit - Circuit Diagram (1 Of 5)
G10054107Courtesy of MERCEDES-BENZ USA

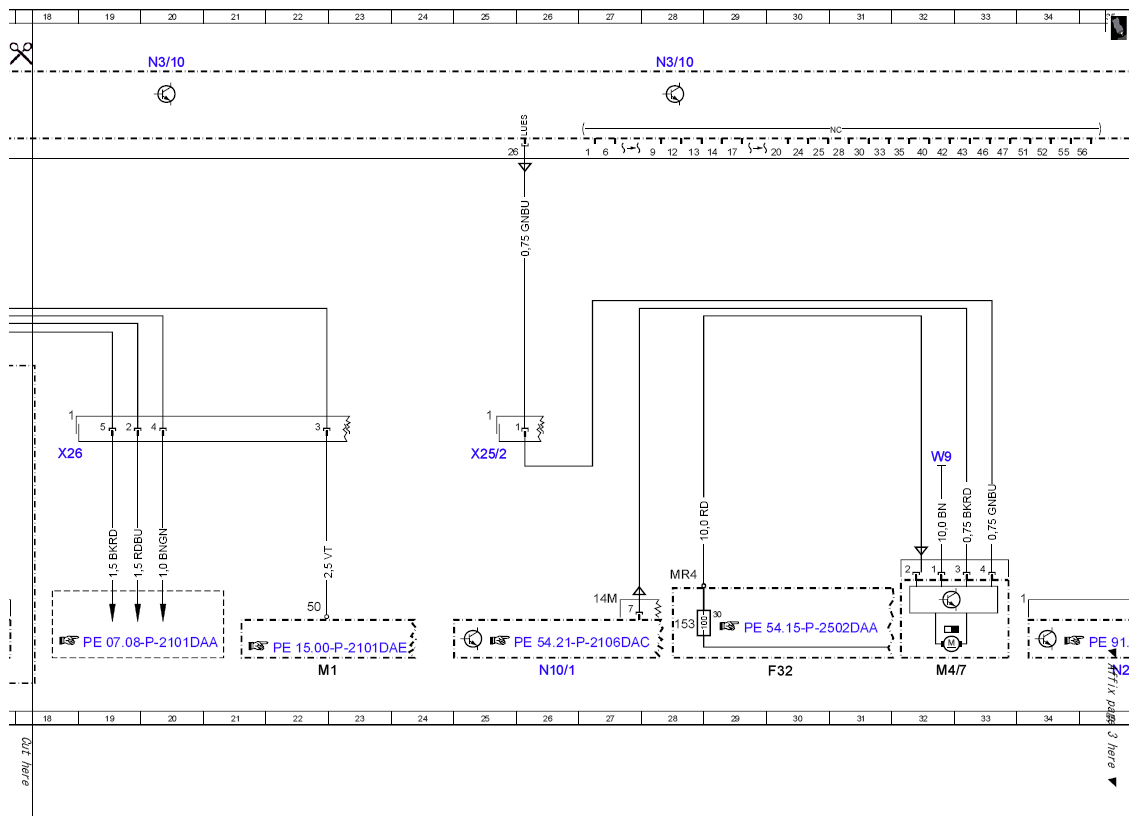

Fig 2: Gasoline Direct Injection System Control Unit - Circuit Diagram (2 Of 5)
G10054108Courtesy of MERCEDES-BENZ USA

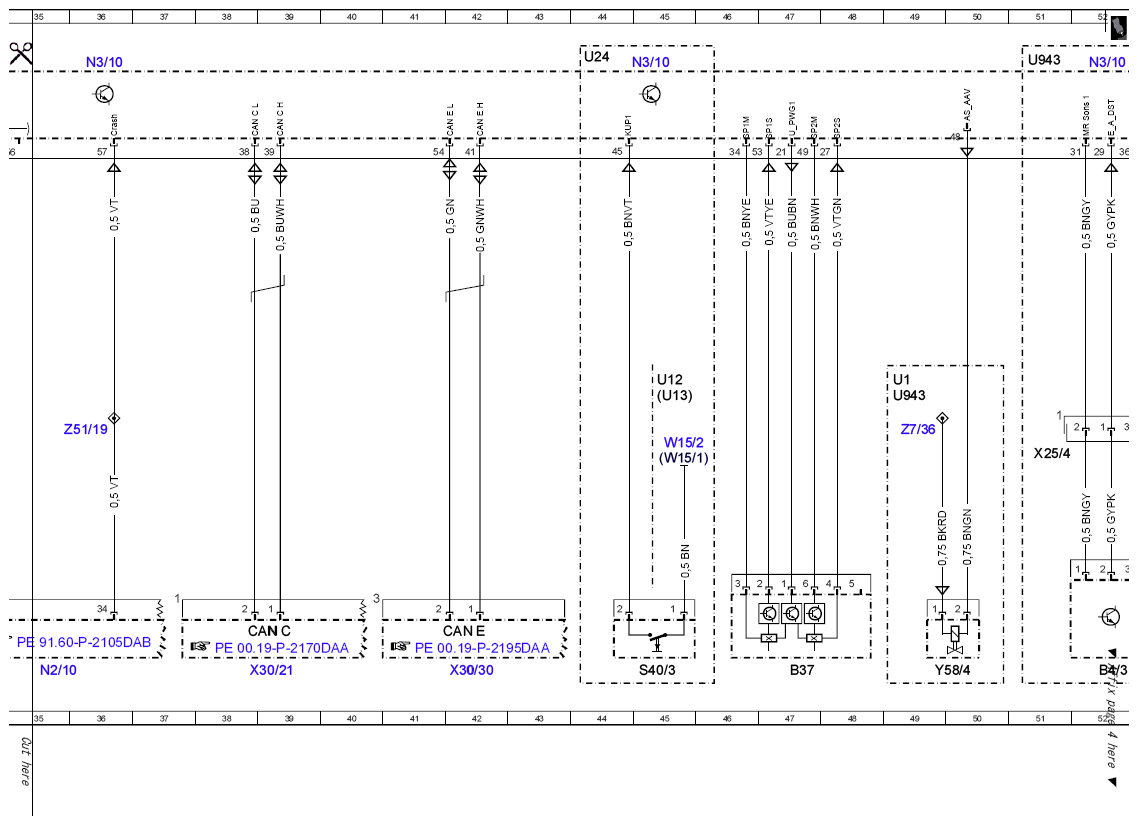

Fig 3: Gasoline Direct Injection System Control Unit - Circuit Diagram (3 Of 5)
G10054109Courtesy of MERCEDES-BENZ USA

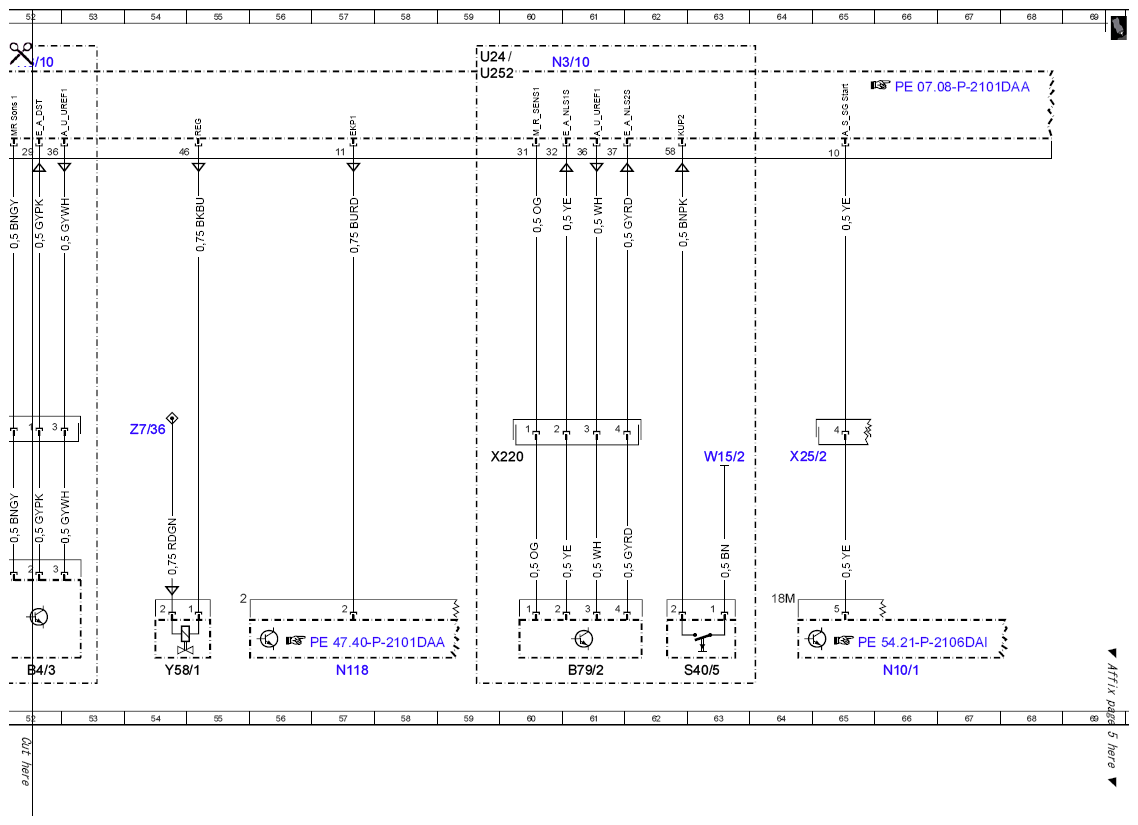

Fig 4: Gasoline Direct Injection System Control Unit - Circuit Diagram (4 Of 5)
G10054110Courtesy of MERCEDES-BENZ USA

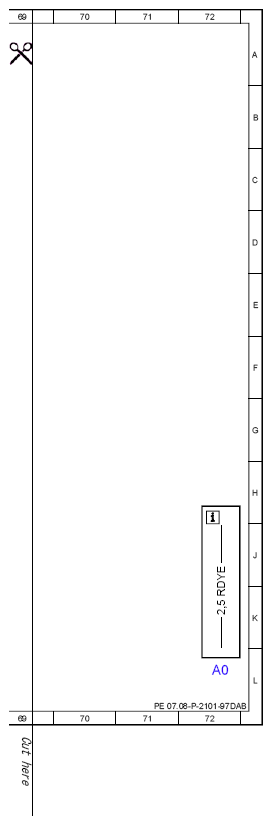

Fig 5: Gasoline Direct Injection System Control Unit - Circuit Diagram (5 Of 5)
G10054111Courtesy of MERCEDES-BENZ USA
