Wiring diagram for fuel pump control unit - PE47.40-P-2101-97DAD

ENGINE 157 in MODEL 212 up to model year 2015 Control unit N118

ENGINE 274, 276, 278 in MODEL 212 Control unit N118

Code: Designation: Position:
A0 Color code key 64L
B4/1 Left fuel level indicator sensor 6L
B4/1 Left fuel level indicator sensor 42L
B4/2 Right fuel level indicator sensor 8L
B4/2 Right fuel level indicator sensor 44L
B4/31 Fuel quality sensor 31L
B4/7 Fuel pressure sensor 24L
B4/7 Fuel pressure sensor 55L
CAN C Drive train CAN 21K
CAN C Drive train CAN 52K
Code 929 Engine for ethanol fuel 29F
M3 Fuel pump (FP) 9L
M3 Fuel pump (FP) 45L
N10/1 Front SAM control unit with fuse and relay module 27L
N10/1 Front SAM control unit with fuse and relay module 58L
N10/1 Front SAM control unit with fuse and relay module 35L
N10/1f22 Fuse 22 34L
N10/1f34 Fuse 34 26L
N10/1f4 Fuse 4 57L
N10/2 Rear SAM control unit with fuse and relay module 3L
N10/2 Rear SAM control unit with fuse and relay module 39L
N10/2f42 Fuse 42 2L
N10/2f89 Fuse 89 38L
N118 Fuel pump control unit 4A
N118 Fuel pump control unit 12A
N118 Fuel pump control unit 25A
N118 Fuel pump control unit 40A
N118 Fuel pump control unit 47A
N118 Fuel pump control unit 55A
N118 Fuel pump control unit 32A
N3/10 ME-SFI [ME] control unit 13L
N3/10 ME-SFI [ME] control unit 48L
N3/10 ME-SFI [ME] control unit 17L
U1018 Valid for gasoline engine 276 1A
U1018 Valid for gasoline engine 276 11F
U1019 Valid for gasoline engine 278 1A
U1019 Valid for gasoline engine 278 11F
U1028 Valid for engine 157 37A
U362 Valid for gasoline engine 274 15F
U362 Valid for gasoline engine 274 1B
U391 Valid for gasoline engine 276.8 15F
U392 Valid for gasoline engine 276 except gasoline engine 276.8 11F
U968 Valid for mild hybrid drive 12F
U977 Not valid for mild hybrid drive 12F
W15/1 Right footwell ground point 2E
W15/1 Right footwell ground point 38E
W18 Left front seat crossmember ground point 31E
W7/8 Right wheelhouse trunk ground point 46E
X26 Interior and engine wiring harness electrical connector 33H
X30/21 Drive train CAN voltage distributor electrical connector 21L
X30/21 Drive train CAN voltage distributor electrical connector 52L
X36/2 Fuel pump and vehicle rear wiring harness electrical connector 8H
X36/2 Fuel pump and vehicle rear wiring harness electrical connector 44H
X36/3 Fuel pump harness electrical connector 6H
X36/3 Fuel pump harness electrical connector 42H
X75 Fuel quality sensor electrical connector 30H
Z221/1z2 Drive train CAN "high" potential distributor connector sleeve 51G
Z221z2 Drive train CAN "low" potential distributor connector sleeve 52G
Z6/56z2 Circuit 31 connector sleeve 4G
Z6/56z2 Circuit 31 connector sleeve 40G
Z7/36z1 Circuit 87 M2e connector sleeve 31D

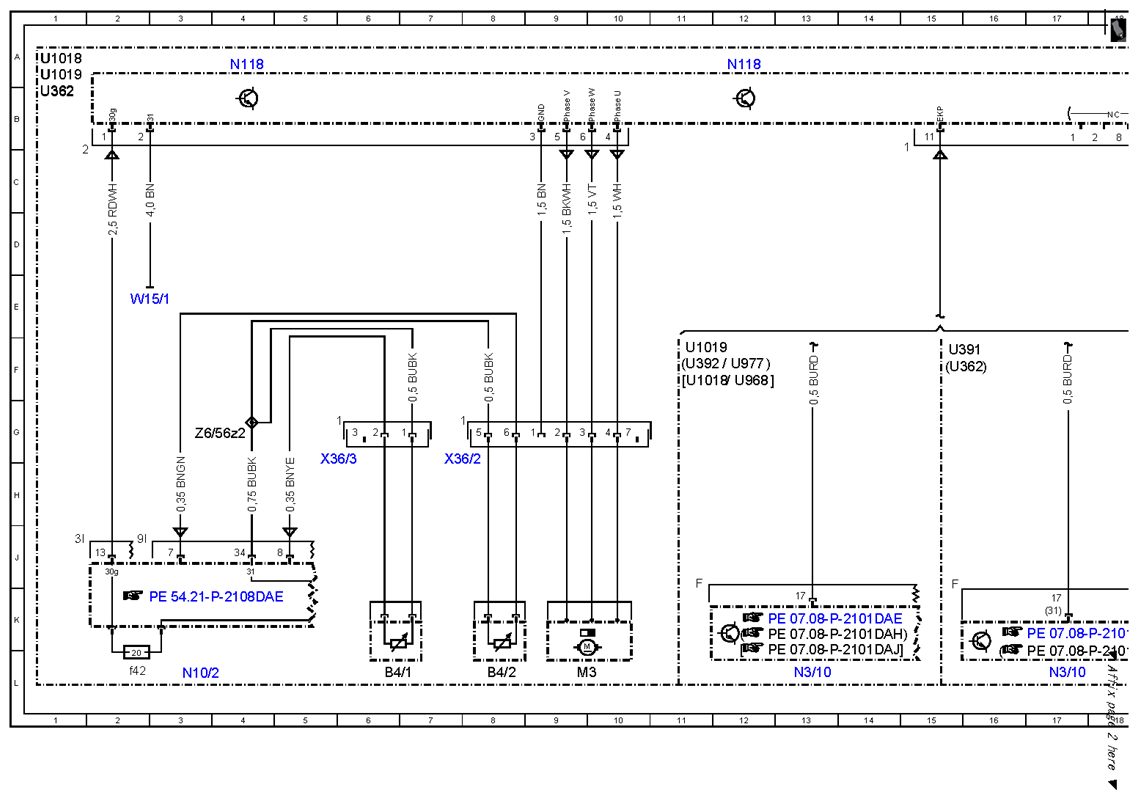

Fig 1: Fuel Pump Control Unit - Wiring Diagram (1 Of 4)
G10054677Courtesy of MERCEDES-BENZ USA

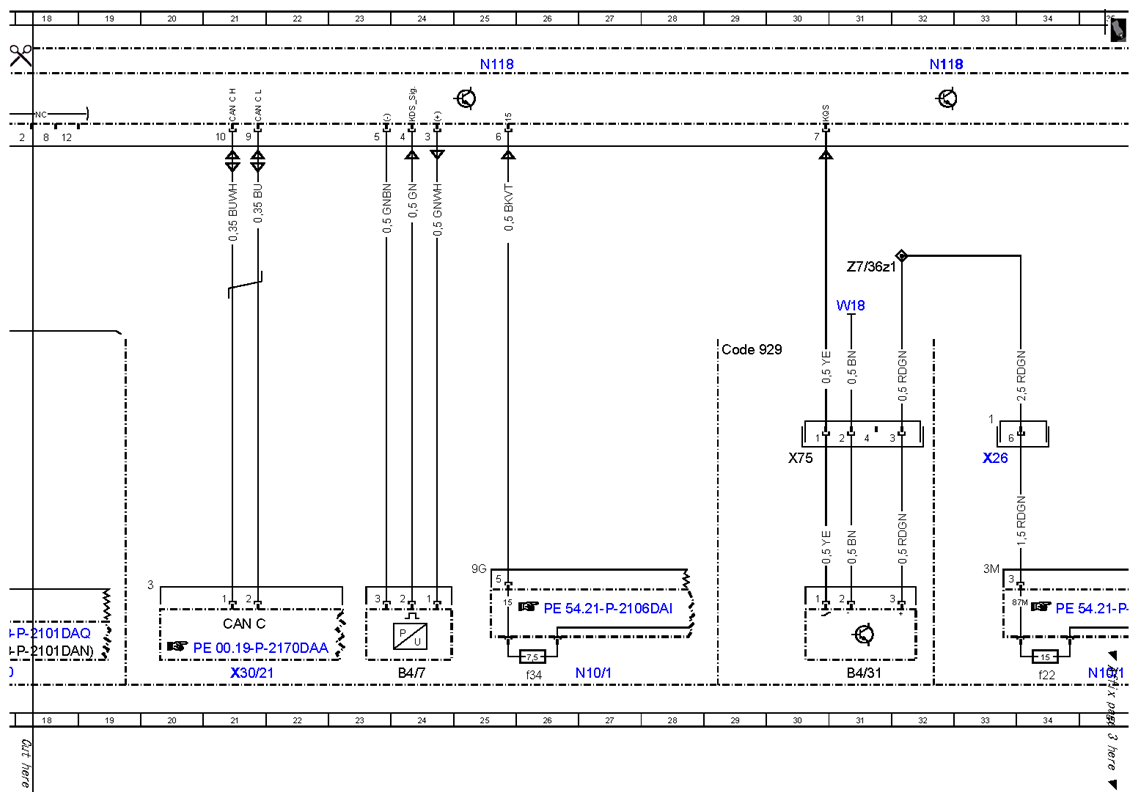

Fig 2: Fuel Pump Control Unit - Wiring Diagram (2 Of 4)
G10054678Courtesy of MERCEDES-BENZ USA

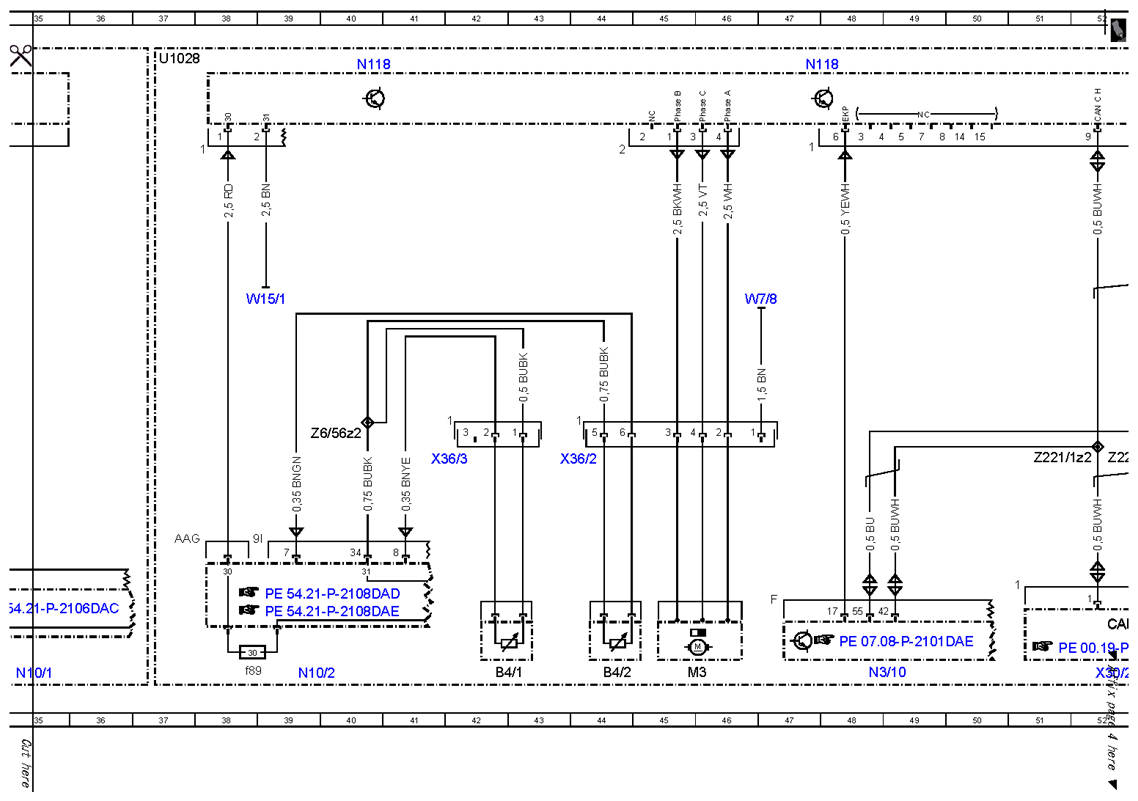

Fig 3: Fuel Pump Control Unit - Wiring Diagram (3 Of 4)
G10054679Courtesy of MERCEDES-BENZ USA

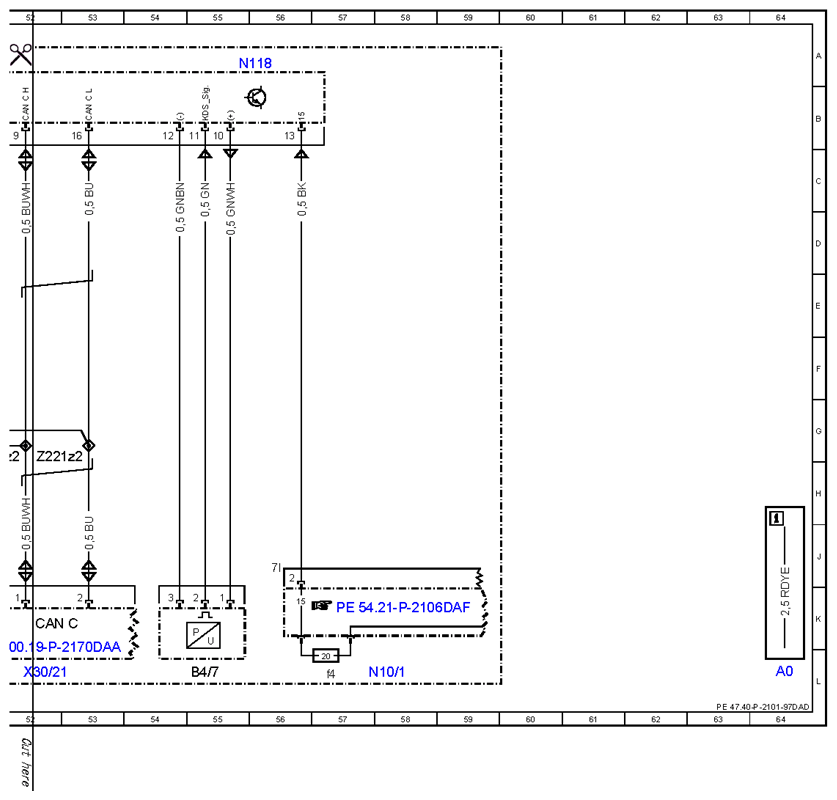

Fig 4: Fuel Pump Control Unit - Wiring Diagram (4 Of 4)
G10054680Courtesy of MERCEDES-BENZ USA
