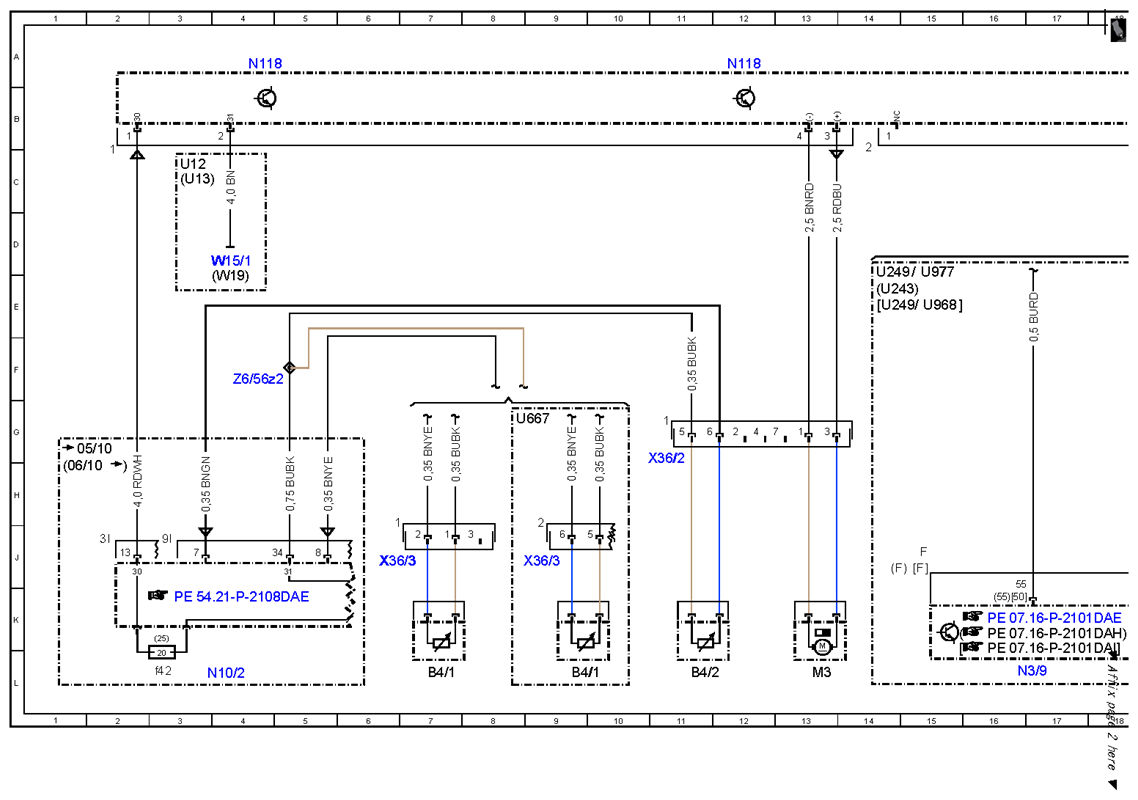

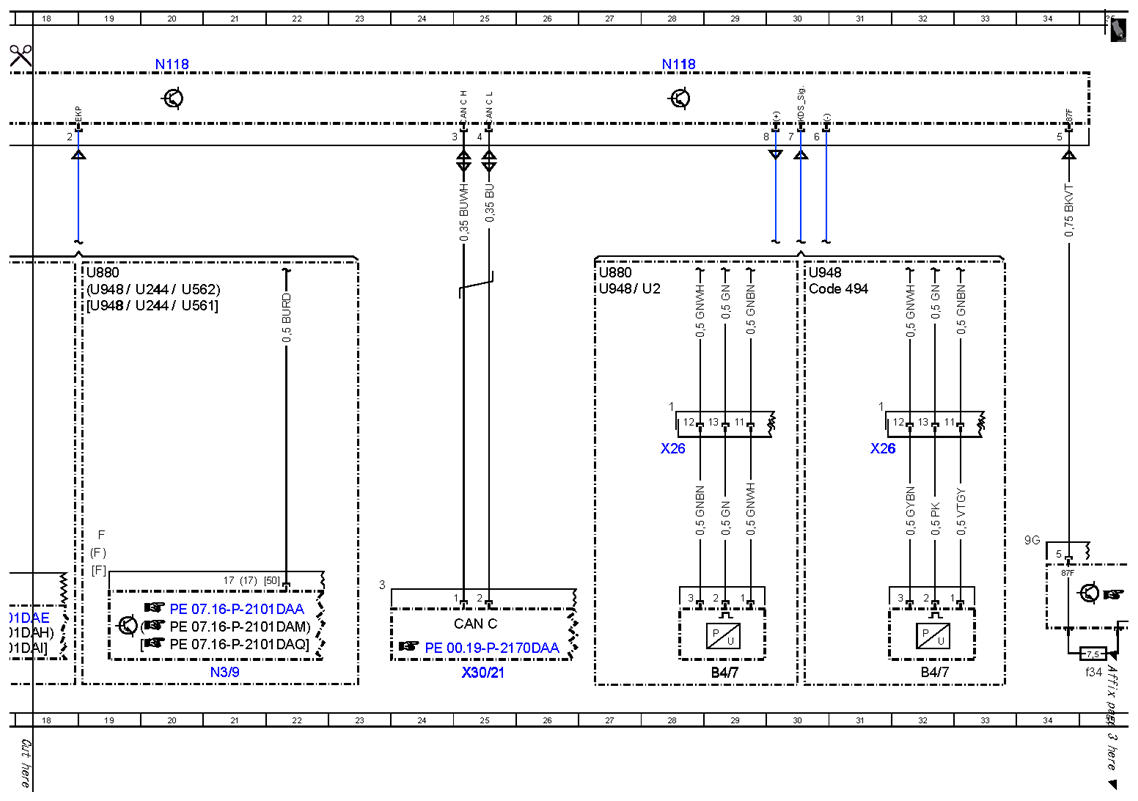

Wiring diagram for fuel pump control unit - PE47.40-P-2101-97DAC
ENGINE 642, 651 in MODEL 212 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B4/1 | Left fuel level indicator sensor | 7L |
| B4/1 | Left fuel level indicator sensor | 9L |
| B4/2 | Right fuel level indicator sensor | 11L |
| B4/7 | Fuel pressure sensor | 29L |
| B4/7 | Fuel pressure sensor | 32L |
| CAN C | Drive train CAN | 25K |
| Code 494 | USA version | 30E |
| M3 | Fuel pump (FP) | 13L |
| N10/1 | Front SAM control unit with fuse and relay module | 36L |
| N10/1f34 | Fuse 34 | 35L |
| N10/2 | Rear SAM control unit with fuse and relay module | 4L |
| N10/2f42 | Fuse 42 | 3L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 28A |
| N3/9 | CDI control unit | 16L |
| N3/9 | CDI control unit | 21L |
| U12 | Valid for left-hand drive vehicles | 3C |
| U13 | Valid for right-hand drive vehicles | 3C |
| U2 | Valid for all except USA | 28E |
| U243 | Valid for diesel engine 651 with all-wheel drive | 14E |
| U244 | Valid for BlueTEC | 19E |
| U244 | Valid for BlueTEC | 19E |
| U249 | Valid for diesel engine 651 without all-wheel drive | 14E |
| U249 | Valid for diesel engine 651 without all-wheel drive | 14E |
| U561 | Valid for Delphi system | 20E |
| U562 | Valid for Bosch system | 20E |
| U667 | Valid for California | 8G |
| U880 | Valid for diesel engine 642 | 19E |
| U880 | Valid for diesel engine 642 | 27E |
| U948 | Valid for diesel engine 651 | 19E |
| U948 | Valid for diesel engine 651 | 27E |
| U948 | Valid for diesel engine 651 | 30E |
| U948 | Valid for diesel engine 651 | 19E |
| U968 | Valid for mild hybrid drive | 15E |
| U977 | Not valid for mild hybrid drive | 15E |
| W15/1 | Right footwell ground point | 4D |
| W19 | Right front seat crossmember ground point | 4E |
| X26 | Interior and engine wiring harness electrical connector | 28G |
| X26 | Interior and engine wiring harness electrical connector | 31G |
| X30/21 | Drive train CAN voltage distributor electrical connector | 25L |
| X36/2 | Fuel pump and vehicle rear wiring harness electrical connector | 11H |
| X36/3 | Fuel pump harness electrical connector | 6J |
| X36/3 | Fuel pump harness electrical connector | 9J |
| Z6/56z2 | Circuit 31 connector sleeve | 4F |
