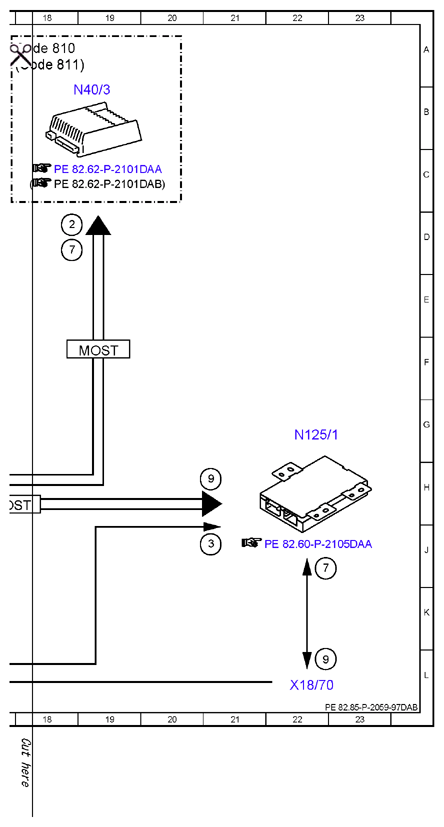

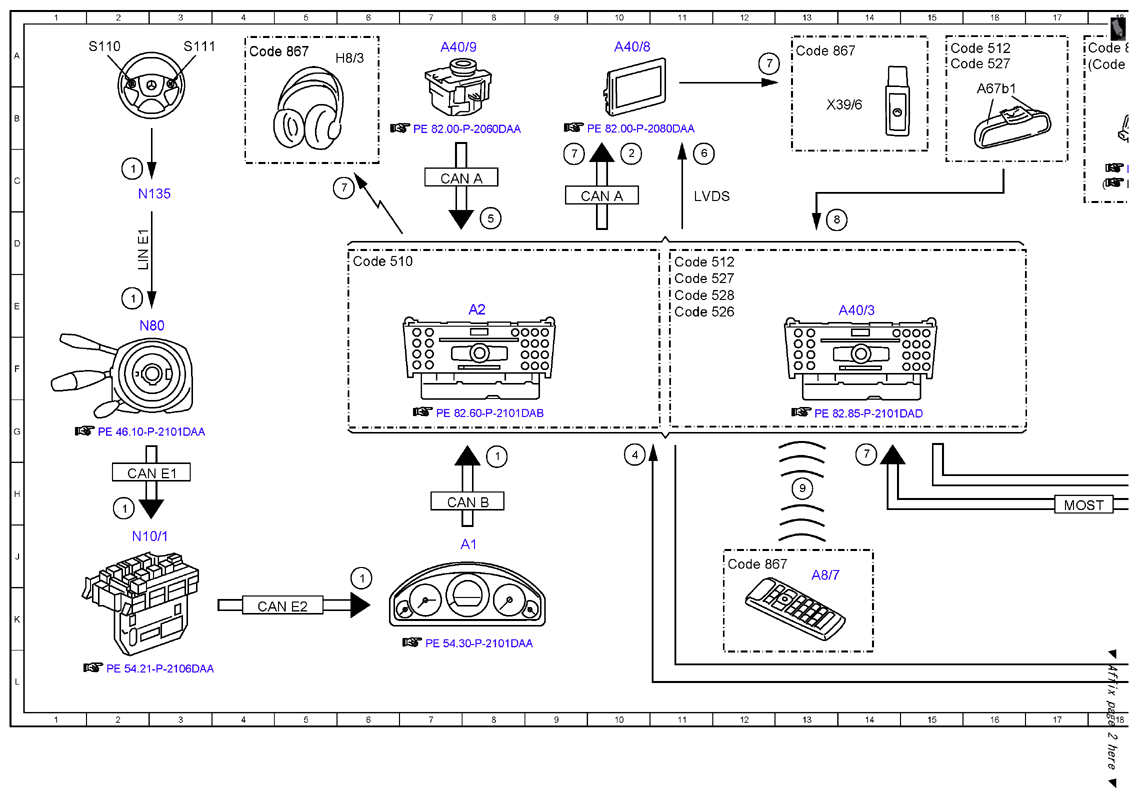

Electrical function diagram for media interface, function - PE82.85-P-2059-97DAB
MODEL 212 up to 3/1/15 as of model year 2014 up to model year 2016 with CODE 518 (Media interface)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 8G |
| 1 | Multifunction steering wheel button group, signal | 2E |
| 1 | Multifunction steering wheel button group, signal | 2H |
| 1 | Multifunction steering wheel button group, signal | 6J |
| 1 | Multifunction steering wheel button group, signal | 2C |
| 2 | Switch-on request, signal | 10C |
| 2 | Switch-on request, signal | 18D |
| 3 | Wake-up, signal | 21J |
| 4 | Video, signal | 10G |
| 5 | Audio/COMAND controller, request | 8D |
| 6 | Audio/COMAND display, signal | 11C |
| 7 | Audio, signal | 14G |
| 7 | Audio, signal | 18D |
| 7 | Audio, signal | 22J |
| 7 | Audio, signal | 6C |
| 7 | Audio, signal | 9C |
| 7 | Audio, signal | 12A |
| 8 | Voice input, signal | 13D |
| 9 | Operation, signal | 22L |
| 9 | Operation, signal | 21H |
| 9 | Operation, signal | 13H |
| A1 | Instrument cluster | 7J |
| A2 | Radio | 8E |
| A40/3 | COMAND control unit | 14E |
| A40/8 | Audio/COMAND display | 10A |
| A40/9 | Audio/COMAND control panel | 7A |
| A67b1 | Hands-free system microphone | 16B |
| A8/7 | Remote control | 13J |
| CAN A | Telematics CAN | 7C |
| CAN A | Telematics CAN | 10C |
| CAN B | Interior CAN | 7H |
| CAN E1 | Chassis CAN 1 | 2H |
| CAN E2 | Chassis CAN 2 | 4K |
| Code 510 | Audio 20 with CD changer | 6D |
| Code 512 | COMAND APS with DVD changer | 11D |
| Code 512 | COMAND APS with DVD changer | 15A |
| Code 526 | COMAND with single DVD drive (without navigation) | 11E |
| Code 527 | COMAND APS (with navigation) | 11E |
| Code 527 | COMAND APS (with navigation) | 15A |
| Code 528 | COMAND with DVD changer | 11E |
| Code 810 | Sound system | 17A |
| Code 811 | Extended sound system | 17A |
| Code 867 | SPLITVIEW | 4A |
| Code 867 | SPLITVIEW | 13A |
| Code 867 | SPLITVIEW | 12J |
| H8/3 | Radio frequency headphones | 6A |
| LIN E1 | Steering LIN | 2D |
| LVDS | Low voltage differential signal | 11C |
| MOST | Media Oriented System Transport | 17H |
| MOST | Media Oriented System Transport | 19F |
| N10/1 | Front SAM control unit with fuse and relay module | 2J |
| N125/1 | Media interface control unit | 22G |
| N135 | Steering wheel electronics | 2C |
| N40/3 | Sound system amplifier control unit | 19B |
| N80 | Steering column module control unit | 2E |
| S110 | Left multifunction steering wheel button group | 2A |
| S111 | Right multifunction steering wheel button group | 3A |
| X18/70 | Media interface electrical connector | 22L |
| X39/6 | Headphones electrical connector (cabled) | 13B |
