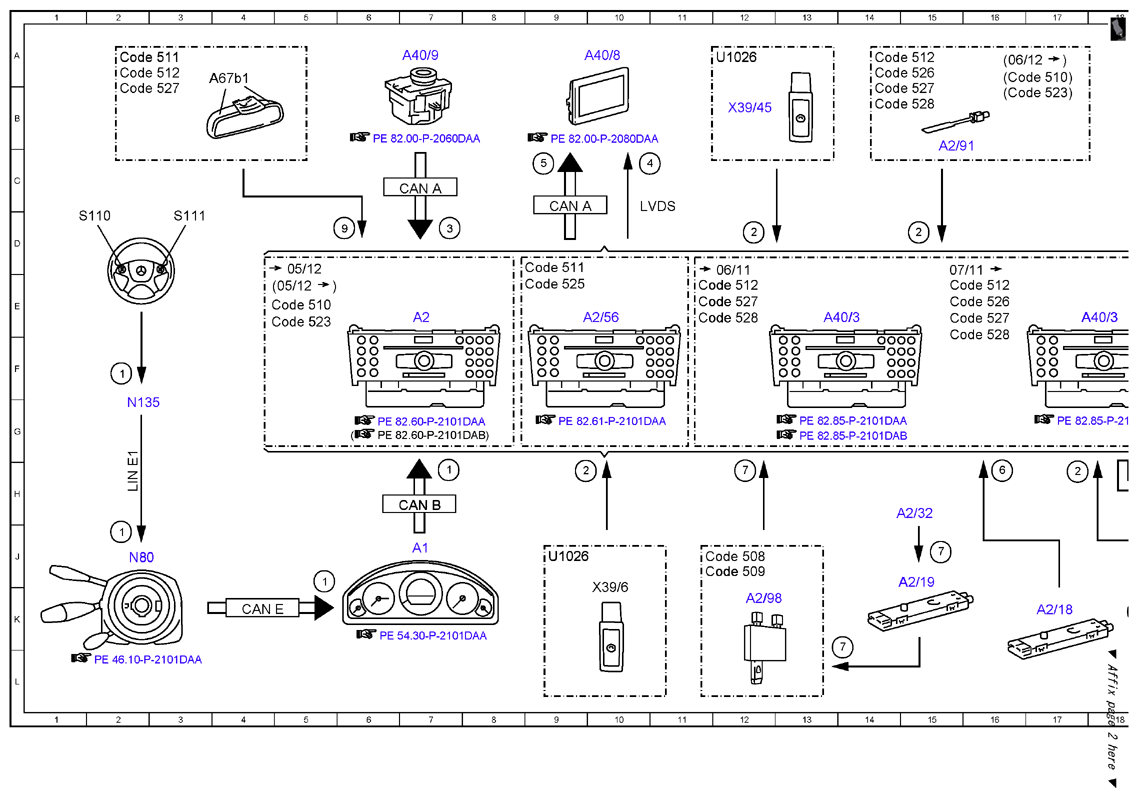

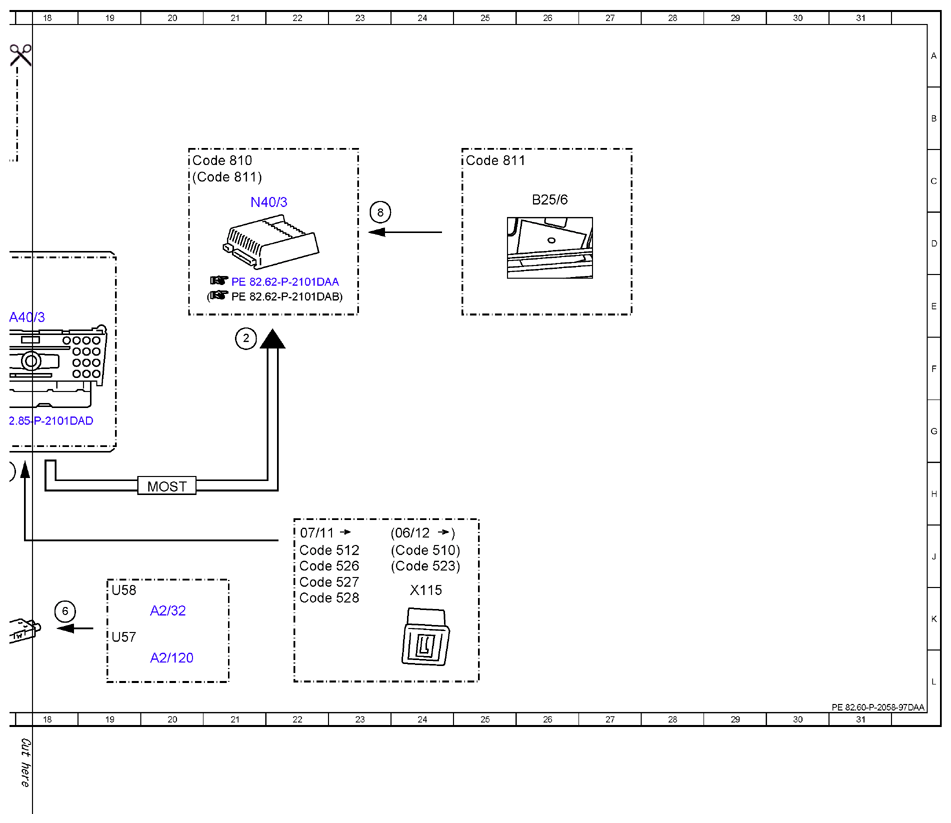

Electrical function diagram for audio mode, function - PE82.60-P-2058-97DAA
MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 2J |
| 1 | Multifunction steering wheel button group, signal | 5J |
| 1 | Multifunction steering wheel button group, signal | 7H |
| 1 | Multifunction steering wheel button group, signal | 2F |
| 2 | Audio, signal | 21F |
| 2 | Audio, signal | 15D |
| 2 | Audio, signal | 12D |
| 2 | Audio, signal | 17H |
| 2 | Audio, signal | 9H |
| 3 | Audio/COMAND controller, request | 7D |
| 4 | Audio/COMAND display, message | 10C |
| 5 | Switch-on request, signal | 9C |
| 6 | AM/FM antenna, signal | 16H |
| 6 | AM/FM antenna, signal | 18K |
| 7 | FM antenna, signal | 12H |
| 7 | FM antenna, signal | 14L |
| 7 | FM antenna, signal | 15J |
| 8 | Microphone, signal | 23D |
| 9 | Voice input, signal | 6D |
| A1 | Instrument cluster | 7J |
| A2 | Radio | 7E |
| A2/120 | Right rear side window antenna | 20L |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 17K |
| A2/19 | FM 2 and DAB antenna amplifier | 14J |
| A2/32 | Rear window antenna | 20K |
| A2/32 | Rear window antenna | 14H |
| A2/56 | Radio with auto pilot system | 9E |
| A2/91 | Bluetooth antenna | 15C |
| A2/98 | FM/TMC antenna splitter | 12K |
| A40/3 | COMAND control unit | 13E |
| A40/3 | COMAND control unit | 17E |
| A40/8 | Audio/COMAND display | 10A |
| A40/9 | Audio/COMAND control panel | 7A |
| A67b1 | Hands-free system microphone | 4A |
| B25/6 | Sound system microphone | 26C |
| CAN A | Telematics CAN | 7C |
| CAN A | Telematics CAN | 9C |
| CAN B | Interior CAN | 7H |
| CAN E | Chassis CAN | 4K |
| Code 508 | Navigation module preinstallation | 11J |
| Code 509 | Navigation module | 11J |
| Code 510 | Audio 20 with CD changer | 4E |
| Code 510 | Audio 20 with CD changer | 16A |
| Code 510 | Audio 20 with CD changer | 23J |
| Code 511 | Audio 50 APS incl. DVD changer | 9D |
| Code 511 | Audio 50 APS incl. DVD changer | 2A |
| Code 512 | COMAND APS with DVD changer | 14A |
| Code 512 | COMAND APS with DVD changer | 15E |
| Code 512 | COMAND APS with DVD changer | 11E |
| Code 512 | COMAND APS with DVD changer | 2A |
| Code 512 | COMAND APS with DVD changer | 22J |
| Code 523 | Audio 20 radio | 16B |
| Code 523 | Audio 20 radio | 23J |
| Code 523 | Audio 20 radio | 4E |
| Code 525 | Audio 50 APS radio (CD) | 9E |
| Code 526 | COMAND with single DVD drive (without navigation) | 14A |
| Code 526 | COMAND with single DVD drive (without navigation) | 15E |
| Code 526 | COMAND with single DVD drive (without navigation) | 22J |
| Code 527 | COMAND APS (with navigation) | 14B |
| Code 527 | COMAND APS (with navigation) | 15E |
| Code 527 | COMAND APS (with navigation) | 11E |
| Code 527 | COMAND APS (with navigation) | 2B |
| Code 527 | COMAND APS (with navigation) | 22J |
| Code 528 | COMAND with DVD changer | 14B |
| Code 528 | COMAND with DVD changer | 15F |
| Code 528 | COMAND with DVD changer | 11E |
| Code 528 | COMAND with DVD changer | 22K |
| Code 810 | Sound system | 20C |
| Code 811 | Extended sound system | 20C |
| Code 811 | Extended sound system | 25C |
| LIN E1 | Steering LIN | 2H |
| LVDS | Low voltage differential signal | 11C |
| MOST | Media Oriented System Transport | 20H |
| N135 | Steering wheel electronics | 2G |
| N40/3 | Sound system amplifier control unit | 21C |
| N80 | Steering column module control unit | 2J |
| S110 | Left multifunction steering wheel button group | 1D |
| S111 | Right multifunction steering wheel button group | 3D |
| U1026 | Not valid for media interface | 12A |
| U1026 | Not valid for media interface | 9J |
| U57 | Valid for model 212.2 | 19K |
| U58 | Valid for model 212.0/1 | 19K |
| X115 | USB electrical connector | 24K |
| X39/45 | AUX jack electrical connector | 12B |
| X39/6 | Headphones electrical connector (cabled) | 10K |
