| 1 |
Engine running, signal |
13G |
| 10 |
Combination switch, status |
9B |
| 10 |
Combination switch, status |
12D |
| 11 |
Steering angle sensor, signal |
9C |
| 12 |
Steering angle, signal |
12D |
| 12 |
Steering angle, signal |
22H |
| 12 |
Steering angle, signal |
27G |
| 13 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
12E |
| 13 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
2F |
| 13 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
21H |
| 13 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
28G |
| 14 |
Wheel speed, signal |
12E |
| 14 |
Wheel speed, signal |
21H |
| 14 |
Wheel speed, signal |
27G |
| 15 |
Optical headlamp range adjustment, request |
24D |
| 15 |
Optical headlamp range adjustment, request |
26D |
| 15 |
Optical headlamp range adjustment, request |
26G |
| 15 |
Optical headlamp range adjustment, request |
36D |
| 15 |
Optical headlamp range adjustment, request |
38D |
| 16 |
Headlamp range adjustment actuator motor, actuation |
28C |
| 16 |
Headlamp range adjustment actuator motor, actuation |
33C |
| 17 |
High beams, request |
25E |
| 17 |
High beams, request |
26B |
| 17 |
High beams, request |
36B |
| 17 |
High beams, request |
26G |
| 17 |
High beams, request |
38E |
| 17 |
High beams, request |
15E |
| 17 |
High beams, request |
23E |
| 17 |
High beams, request |
36E |
| 18 |
High beams, actuation |
28B |
| 18 |
High beams, actuation |
33B |
| 19 |
Light distribution actuator motor, actuation |
28C |
| 19 |
Light distribution actuator motor, actuation |
34C |
| 2 |
Drivetrain operational, signal |
14G |
| 20 |
High beams, status |
7G |
| 21 |
High beam indicator lamp, actuation |
5H |
| 22 |
Increase light output, request |
26D |
| 22 |
Increase light output, request |
25G |
| 22 |
Increase light output, request |
38D |
| 22 |
Increase light output, request |
24D |
| 22 |
Increase light output, request |
36D |
| 23 |
Rotation angle adjustment, request |
24D |
| 23 |
Rotation angle adjustment, request |
26D |
| 23 |
Rotation angle adjustment, request |
26G |
| 23 |
Rotation angle adjustment, request |
36E |
| 23 |
Rotation angle adjustment, request |
38E |
| 3 |
Automatic high beams, status |
12F |
| 3 |
Automatic high beams, status |
22H |
| 3 |
Automatic high beams, status |
28G |
| 4 |
Exterior lights switch, status |
12D |
| 5 |
Rain/light sensor, status |
14D |
| 6 |
Low beams, request |
23C |
| 6 |
Low beams, request |
26B |
| 6 |
Low beams, request |
35B |
| 6 |
Low beams, request |
37B |
| 7 |
Low beams, actuation |
28B |
| 7 |
Low beams, actuation |
33B |
| 8 |
Low beams indicator lamp, request |
7H |
| 9 |
Low beams indicator lamp, actuation |
5J |

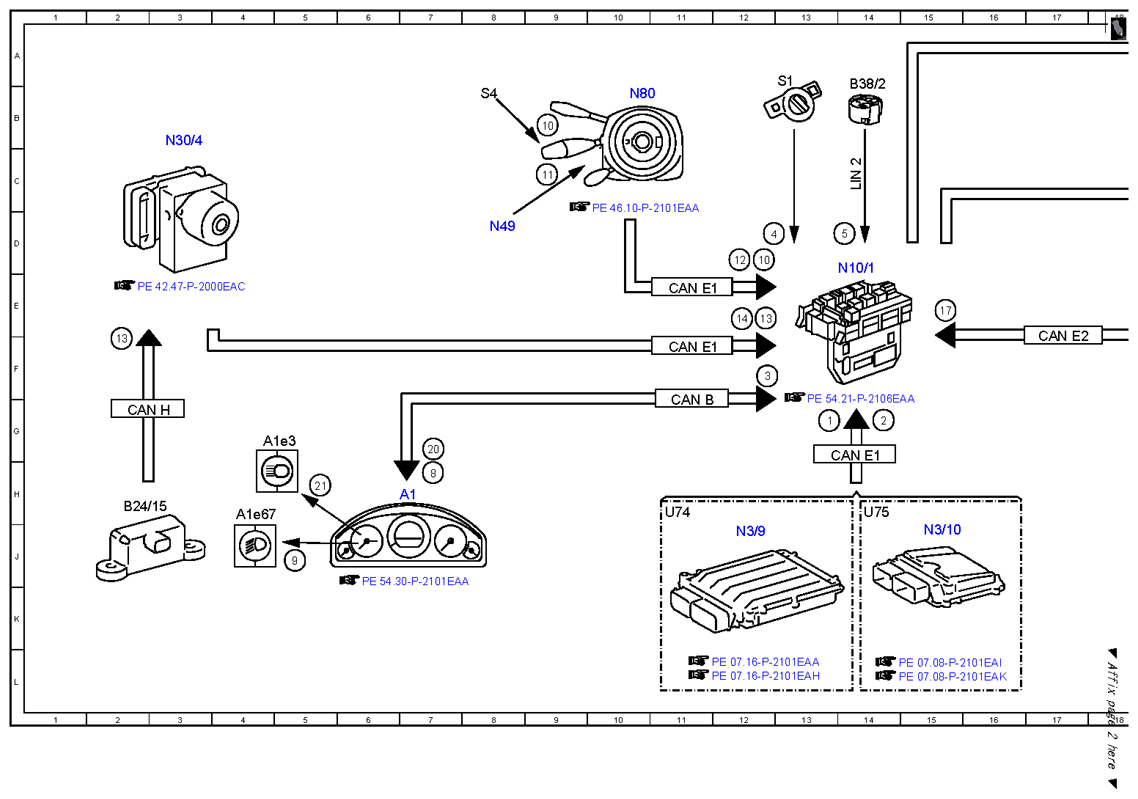

| A1 |
Instrument cluster |
7H |
| A1e3 |
High beam indicator lamp |
4G |
| A1e67 |
Low beam indicator lamp |
4H |
| A40/11 |
Multifunction camera |
27J |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
2H |
| B38/2 |
Rain/light sensor |
14B |
| CAN B |
Interior CAN |
11G |
| CAN E1 |
Chassis CAN 1 |
11F |
| CAN E1 |
Chassis CAN 1 |
11E |
| CAN E1 |
Chassis CAN 1 |
14G |
| CAN E2 |
Chassis CAN 2 |
17F |
| CAN E2 |
Chassis CAN 2 |
34K |
| CAN E2 |
Chassis CAN 2 |
28E |
| CAN E2 |
Chassis CAN 2 |
31K |
| CAN E2 |
Chassis CAN 2 |
19C |
| CAN E2 |
Chassis CAN 2 |
19A |
| CAN E2 |
Chassis CAN 2 |
28A |
| CAN E2 |
Chassis CAN 2 |
35A |
| CAN E2 |
Chassis CAN 2 |
34F |
| CAN E2 |
Chassis CAN 2 |
29F |
| CAN E2 |
Chassis CAN 2 |
24E |
| CAN H |
Vehicle dynamics CAN |
2G |
| Code 23P |
Driver assistance package PLUS |
23F |

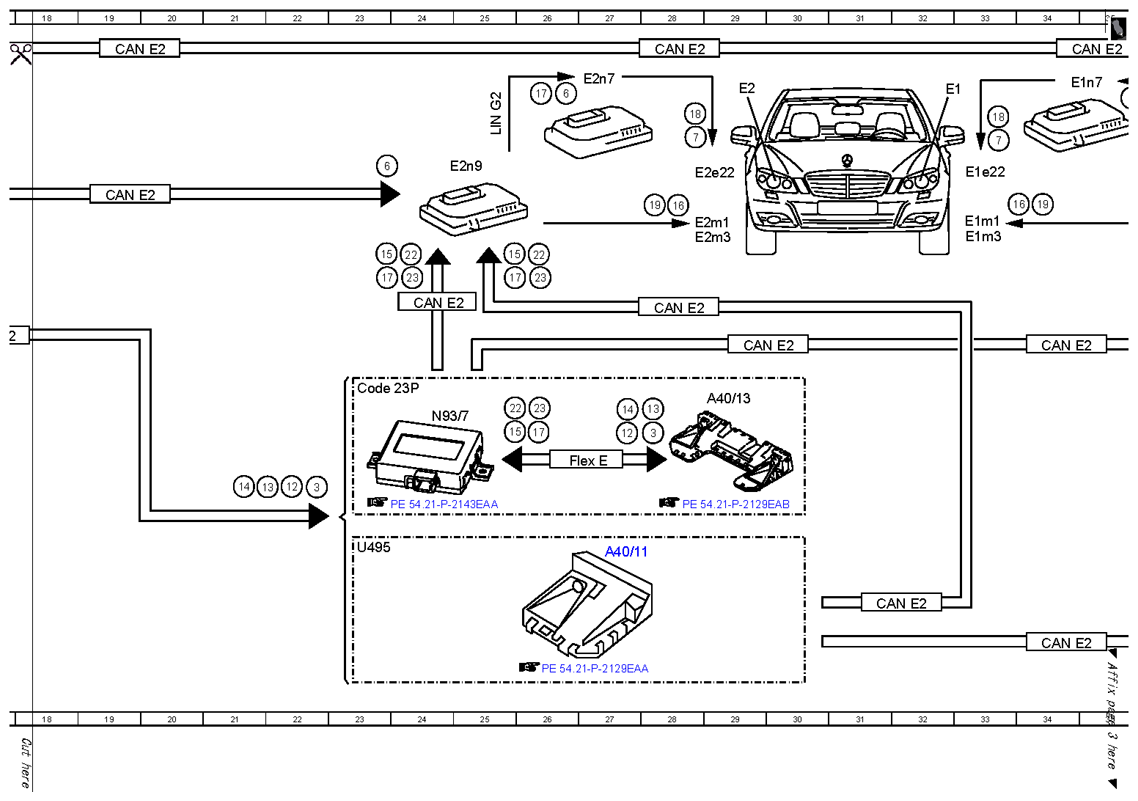

| E1 |
Left front lamp unit |
32B |
| E1e22 |
Left front Vario-LED lamp unit |
33C |
| E1m1 |
Left headlamp range adjustment actuator motor |
33D |
| E1m3 |
Left light distribution actuator motor |
33D |
| E1n7 |
Actuation module for left front exterior lights LED |
34B |

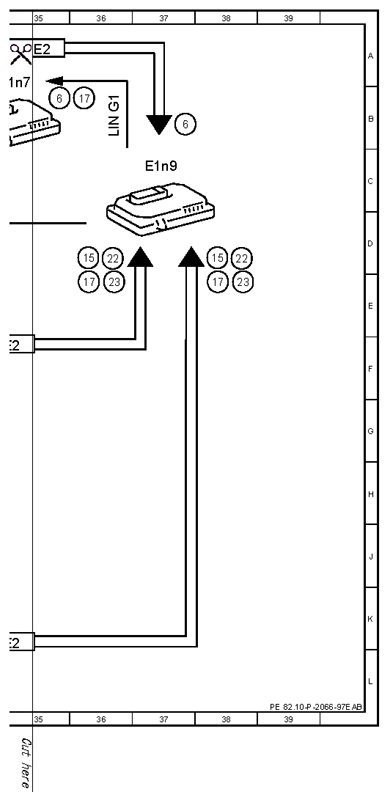

| E1n9 |
Left headlamp control unit |
37C |
| E2 |
Right front lamp unit |
29B |
| E2e22 |
Right front Vario-LED lamp unit |
28C |
| E2m1 |
Right headlamp range adjustment actuator motor |
28D |
| E2m3 |
Right light distribution actuator motor |
28D |
| E2n7 |
Actuation module for right front exterior lights LED |
27A |
| E2n9 |
Right headlamp control unit |
24C |
| Flex E |
Chassis FlexRay |
26H |
| LIN 2 |
Wiper/inside rearview mirror LIN |
14C |
| LIN G1 |
Left headlamp LIN |
36B |
| LIN G2 |
Right headlamp LIN |
25B |
| N10/1 |
Front SAM control unit with fuse and relay module |
14D |
| N3/10 |
ME-SFI [ME] control unit |
15J |
| N3/9 |
CDI control unit |
12J |
| N30/4 |
Electronic Stability Program control unit |
3B |
| N49 |
Steering angle sensor |
8D |
| N80 |
Steering column module control unit |
10B |
| S1 |
Exterior lights switch |
13A |
| S4 |
Combination switch |
8B |
| U495 |
Not valid for driving assistance package |
23J |
| U74 |
Valid for diesel engines |
11H |
| U75 |
Valid for gasoline engines |
14H |
