| 1 |
Circuit 15, status |
13D |
| 10 |
Turn signal lamp, actuation |
4K |
| 10 |
Turn signal lamp, actuation |
10K |
| 10 |
Turn signal lamp, actuation |
16K |
| 10 |
Turn signal lamp, actuation |
20K |
| 10 |
Turn signal lamp, actuation |
23K |
| 10 |
Turn signal lamp, actuation |
27K |
| 10 |
Turn signal lamp, actuation |
31K |
| 10 |
Turn signal lamp, actuation |
14C |
| 10 |
Turn signal lamp, actuation |
34K |
| 10 |
Turn signal lamp, actuation |
39K |
| 11 |
Turn signal light acoustic function check, actuation |
4E |
| 2 |
Combination switch, status |
3B |
| 2 |
Combination switch, status |
12D |
| 3 |
Hazard warning flasher switch, status |
14D |
| 4 |
Emergency stop, signal |
15D |
| 5 |
Vehicle speed, signal |
12E |
| 6 |
Crash, signal |
15D |
| 7 |
Central locking (CL[ZV]), status |
13C |
| 8 |
Flasher frequency, signal |
5F |
| 8 |
Flasher frequency, signal |
6H |
| 8 |
Flasher frequency, signal |
12H |
| 8 |
Flasher frequency, signal |
14H |
| 8 |
Flasher frequency, signal |
20G |
| 8 |
Flasher frequency, signal |
34H |
| 8 |
Flasher frequency, signal |
38H |
| 9 |
ATA [EDW] flashing, request |
15G |
| A1 |
Instrument cluster |
3F |
| A1e1 |
Left turn signal indicator light |
2E |
| A1e2 |
Right turn signal indicator light |
3E |
| A1h2 |
Turn signal light function check, acoustic |
4E |
| CAN B |
Interior CAN |
11H |
| CAN B |
Interior CAN |
14H |
| CAN B |
Interior CAN |
17G |
| CAN B |
Interior CAN |
8F |
| CAN B |
Interior CAN |
8F |
| CAN B |
Interior CAN |
11C |
| CAN E1 |
Chassis CAN 1 |
17C |
| CAN E1 |
Chassis CAN 1 |
8E |
| CAN E1 |
Chassis CAN 1 |
18E |
| CAN E2 |
Chassis CAN 2 |
22E |
| CAN E2 |
Chassis CAN 2 |
31E |
| Code 460 |
Canada version |
17K |
| Code 460 |
Canada version |
25K |
| Code 494 |
USA version |
25K |
| Code 550 |
Trailer hitch |
13J |
| Code 550 |
Trailer hitch |
17K |
| Code 551 |
Anti-theft alarm system (ATA [EDW]) |
16F |
| Code 640 |
Dynamic LED headlamps, SAE, right-hand traffic |
32H |
| Code 641 |
Dynamic LED headlamps, left-hand traffic |
32H |
| Code 642 |
Dynamic LED headlamps, right-hand traffic |
32H |
| E1 |
Left front lamp unit |
31K |
| E1 |
Left front lamp unit |
38K |
| E1e18 |
Left turn signal light, parking light, side marker light and daytime running light |
38L |
| E1e5 |
Left front turn signal lamp |
31K |
| E1n9 |
Left headlamp control unit |
39H |
| E2 |
Right front lamp unit |
26K |
| E2 |
Right front lamp unit |
34K |
| E2e18 |
Right turn signal light, parking light, side marker light and daytime running light |
34L |
| E2e5 |
Right front turn signal lamp |
26K |
| E2n9 |
Right headlamp control unit |
34H |
| E3 |
Left rear lamp unit |
19J |
| E3e1 |
Left rear turn signal lamp |
19J |
| E3e17 |
Left taillight and brake light |
19K |
| E3e4 |
Left stop lamp |
19K |
| E4 |
Right rear lamp unit |
24J |
| E4e1 |
Right rear turn signal lamp |
24J |
| E4e17 |
Right taillight and brake light |
24K |
| E4e4 |
Right stop lamp |
24K |
| E6/5 |
Left outside mirror turn signal lamp |
9K |
| E6/6 |
Right outside mirror turn signal lamp |
2K |
| LIN 1 |
Instrument panel LIN |
14C |

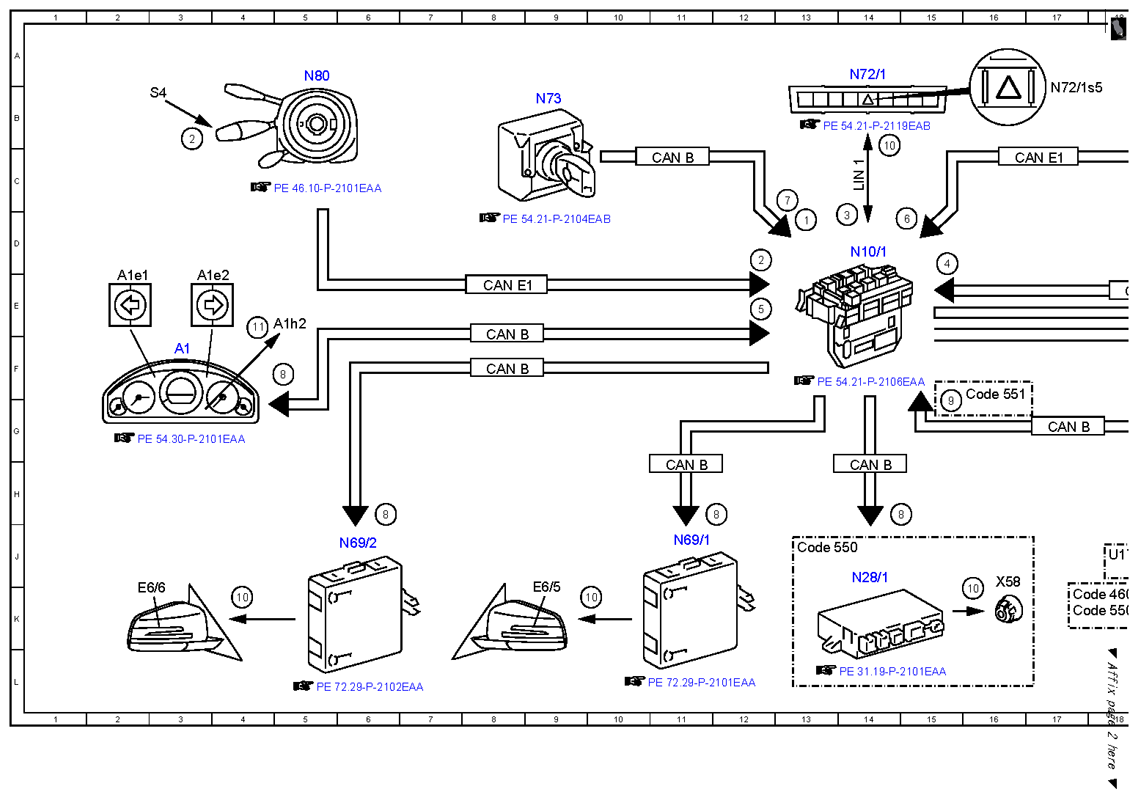

| N10/1 |
Front SAM control unit with fuse and relay module |
14D |

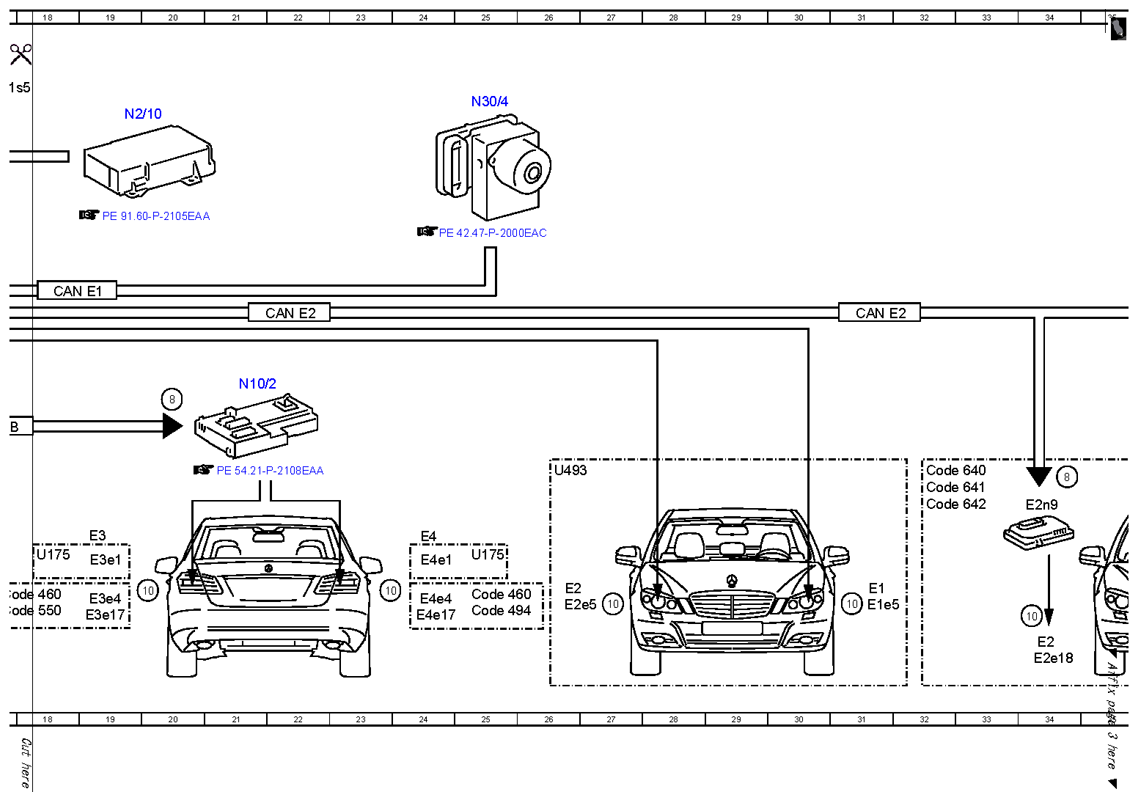

| N10/2 |
Rear SAM control unit with fuse and relay module |
21F |
| N2/10 |
Supplemental restraint system control unit |
19B |
| N28/1 |
Trailer recognition control unit |
14J |
| N30/4 |
Electronic Stability Program control unit |
25B |
| N69/1 |
Left front door control unit |
11J |
| N69/2 |
Right front door control unit |
6J |
| N72/1 |
Upper control panel control unit |
14A |
| N72/1s5 |
Hazard warning system button |
17B |
| N73 |
Electronic ignition switch control unit |
9B |
| N80 |
Steering column module control unit |
5A |
| S4 |
Combination switch |
3B |
| U175 |
Valid for all except {{USA}} and {{Kanada}} |
18J |
| U175 |
Valid for all except {{USA}} and {{Kanada}} |
25J |
| U493 |
Valid for halogen lamp unit |
26H |
| X58 |
Trailer socket |
16J |
