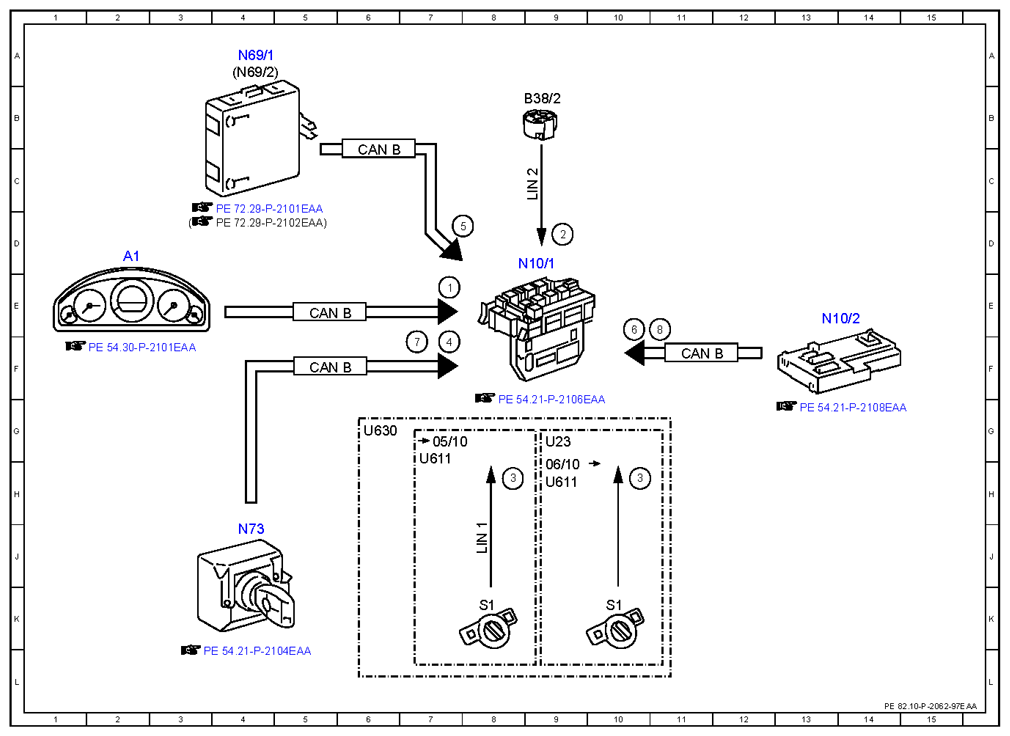

| 1 |
Headlamp switch-off delay, request |
7E |
| 2 |
Rain/light sensor, status |
9D |
| 3 |
Exterior lights switch, status |
10H |
| 3 |
Exterior lights switch, status |
8H |
| 4 |
Circuit 15, status |
7F |
| 5 |
Door rotary tumbler switch, status |
7D |
| 6 |
Rotary tumbler switch, status |
10E |
| 7 |
Central locking (CL[ZV]), status |
7F |
| 8 |
ATA [EDW] alarm, status |
11E |
| A1 |
Instrument cluster |
2D |
| B38/2 |
Rain/light sensor |
9B |
| CAN B |
Interior CAN |
11F |
| CAN B |
Interior CAN |
6C |
| CAN B |
Interior CAN |
5F |
| CAN B |
Interior CAN |
5E |
| LIN 1 |
Instrument panel LIN |
8J |
| LIN 2 |
Wiper/inside rearview mirror LIN |
9C |
| N10/1 |
Front SAM control unit with fuse and relay module |
9D |
| N10/2 |
Rear SAM control unit with fuse and relay module |
13E |
| N69/1 |
Left front door control unit |
4A |
| N69/2 |
Right front door control unit |
4A |
| N73 |
Electronic ignition switch control unit |
4J |
| S1 |
Exterior lights switch |
8K |
| S1 |
Exterior lights switch |
10K |
| U611 |
Valid for Coupe |
9H |
| U611 |
Valid for Coupe |
7H |
