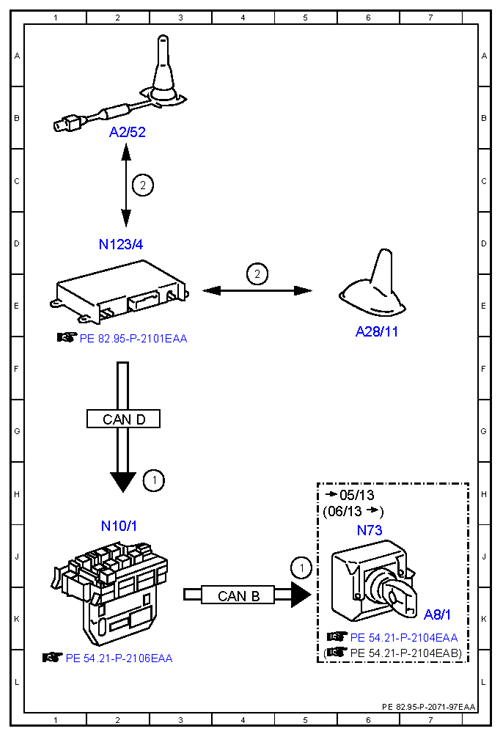

Electrical function schematic for vehicle remote locking function - PE82.95-P-2071-97EAA
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lock or unlock, signal | 3H |
| 1 | Lock or unlock, signal | 5J |
| 2 | Telephone, signal | 2C |
| 2 | Telephone, signal | 4E |
| A2/52 | Emergency call system antenna | 2B |
| A28/11 | Multifunction antenna | 6E |
| A8/1 | Transmitter key | 7K |
| CAN B | Interior CAN | 4K |
| CAN D | Diagnostic CAN | 2G |
| N10/1 | Front SAM control unit with fuse and relay module | 2J |
| N123/4 | Emergency call system control unit | 2D |
| N73 | Electronic ignition switch control unit | 6J |
