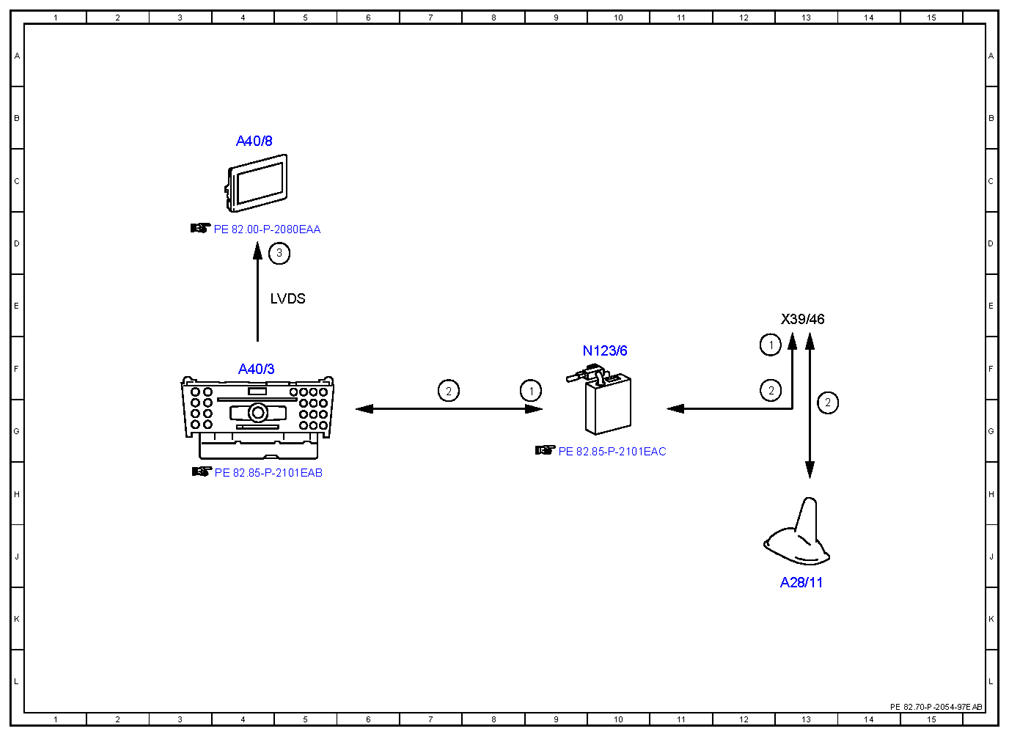

Electrical function schematic for mobile phone, switch on and switch off characteristics - PE82.70-P-2054-97EAB
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Switch on/off, signal | 9F |
| 1 | Switch on/off, signal | 12F |
| 2 | Telephone, signal | 7F |
| 2 | Telephone, signal | 12F |
| 2 | Telephone, signal | 13G |
| 3 | Audio/COMAND display, message | 5D |
| A28/11 | Multifunction antenna | 13K |
| A40/3 | COMAND control unit | 4F |
| A40/8 | Audio/COMAND display | 4B |
| LVDS | Low voltage differential signal | 5E |
| N123/6 | Communication control unit | 10F |
| X39/46 | Adapter cable electrical connector, Japan | 13E |
