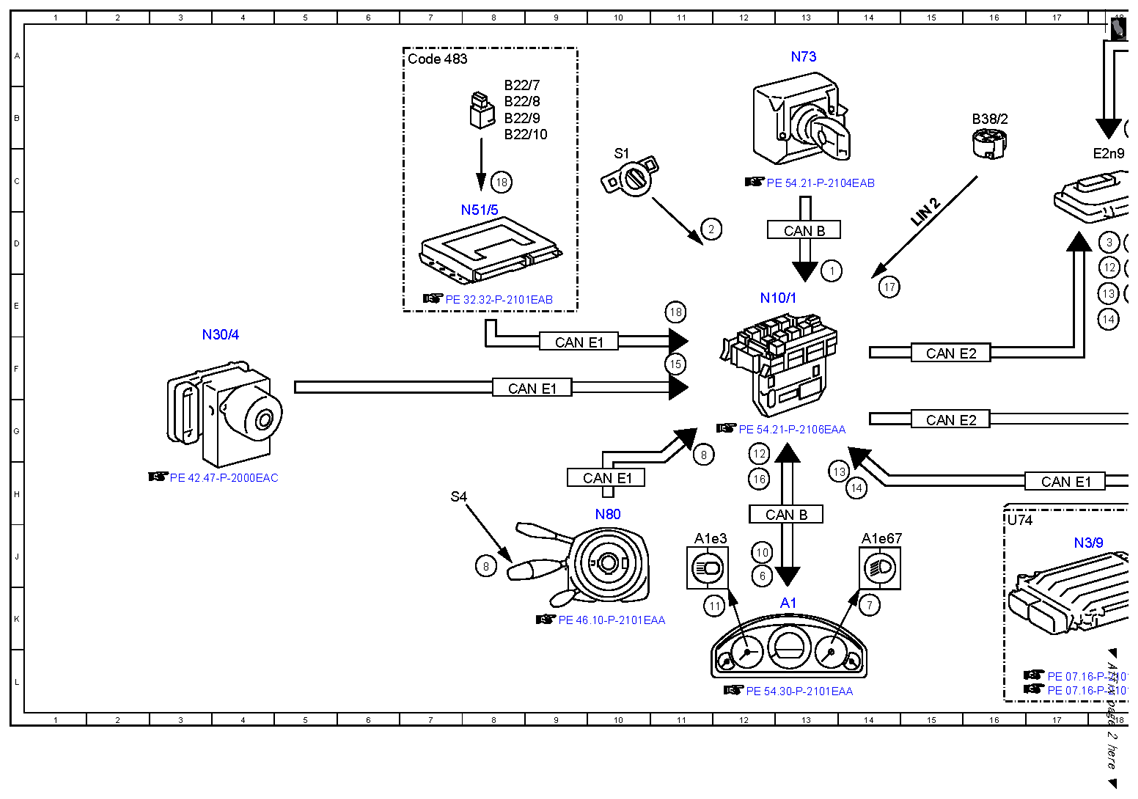

| 1 |
Circuit 15, status |
13E |
| 10 |
High beams indicator lamp, request |
12J |
| 11 |
High beam indicator lamp, actuation |
11K |
| 12 |
Daytime running lights, request |
12G |
| 12 |
Daytime running lights, request |
18D |
| 12 |
Daytime running lights, request |
29D |
| 13 |
Engine running, signal |
13H |
| 13 |
Engine running, signal |
18E |
| 13 |
Engine running, signal |
29E |
| 14 |
Drivetrain operational, signal |
14H |
| 14 |
Drivetrain operational, signal |
18E |
| 14 |
Drivetrain operational, signal |
29E |
| 15 |
Wheel speed, signal |
11F |
| 15 |
Wheel speed, signal |
18D |
| 15 |
Wheel speed, signal |
30D |
| 16 |
Vehicle speed, signal |
12H |
| 17 |
Rain/light sensor, status |
14E |
| 18 |
Level sensor, signal |
8C |
| 18 |
Level sensor, signal |
11E |
| 18 |
Level sensor, signal |
18D |
| 18 |
Level sensor, signal |
30C |
| 18 |
Level sensor, signal |
30D |
| 19 |
Synchronization, signal |
18B |
| 2 |
Exterior lights switch, status |
11D |
| 20 |
Headlamp range adjustment actuator motor, actuation |
19D |
| 20 |
Headlamp range adjustment actuator motor, actuation |
27D |
| 21 |
High beams, request |
19C |
| 21 |
High beams, request |
18E |
| 21 |
High beams, request |
27C |
| 21 |
High beams, request |
30E |
| 22 |
High beams, actuation |
21B |
| 22 |
High beams, actuation |
25B |
| 3 |
Low beams, request |
18D |
| 3 |
Low beams, request |
20C |
| 3 |
Low beams, request |
27C |
| 3 |
Low beams, request |
29D |
| 4 |
Low beams, actuation |
21B |
| 4 |
Low beams, actuation |
25B |
| 5 |
Daytime running lights, actuation |
20D |
| 5 |
Daytime running lights, actuation |
26D |
| 6 |
Low beams indicator lamp, request |
12J |
| 7 |
Low beams indicator lamp, actuation |
14K |
| 8 |
Combination switch, status |
8J |
| 8 |
Combination switch, status |
11G |
| 9 |
Light distribution actuator motor, actuation |
20D |
| 9 |
Light distribution actuator motor, actuation |
26D |
| A1 |
Instrument cluster |
13K |
| A1e3 |
High beam indicator lamp |
11J |
| A1e67 |
Low beam indicator lamp |
14J |
| B22/10 |
Right rear level sensor |
8B |
| B22/7 |
Left rear level sensor |
31C |
| B22/7 |
Left rear level sensor |
8B |
| B22/8 |
Left front level sensor |
31C |
| B22/8 |
Left front level sensor |
8B |
| B22/9 |
Right front level sensor |
8B |
| B38/2 |
Rain/light sensor |
16B |
| CAN B |
Interior CAN |
13H |
| CAN B |
Interior CAN |
13D |
| CAN E1 |
Chassis CAN 1 |
8F |
| CAN E1 |
Chassis CAN 1 |
10H |
| CAN E1 |
Chassis CAN 1 |
17H |
| CAN E1 |
Chassis CAN 1 |
9F |
| CAN E2 |
Chassis CAN 2 |
15G |
| CAN E2 |
Chassis CAN 2 |
15F |
| CAN E2 |
Chassis CAN 2 |
20G |
| CAN E2 |
Chassis CAN 2 |
23A |
| Code 483 |
Vehicle dynamics package |
7A |

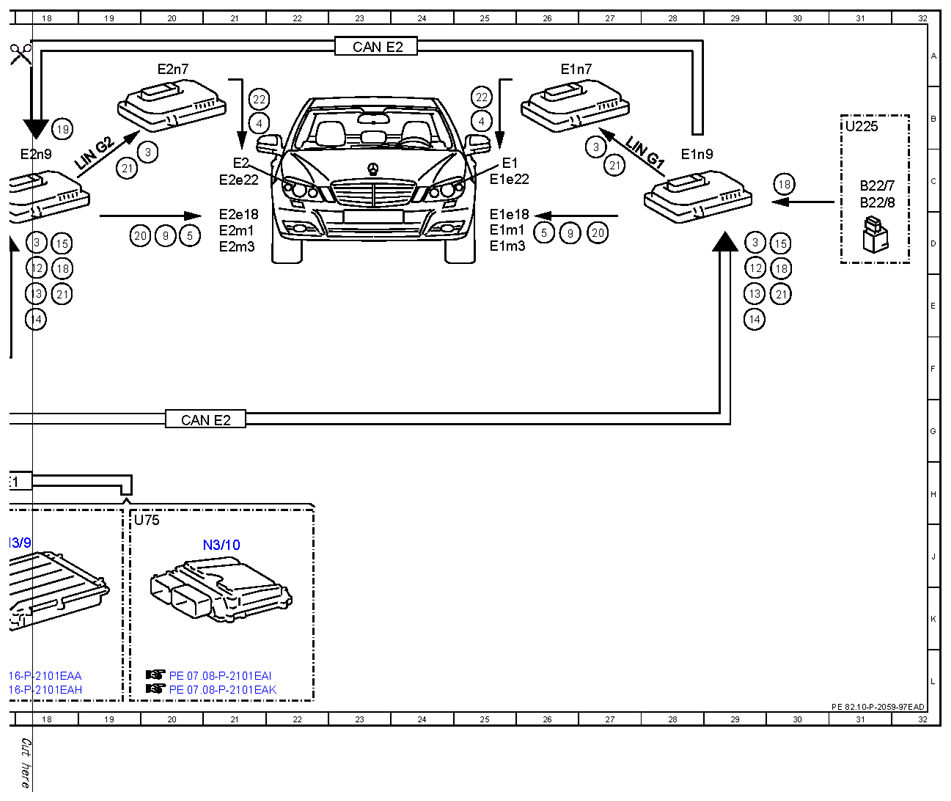

| E1 |
Left front lamp unit |
25C |
| E1e18 |
Left turn signal light, parking light, side marker light and daytime running light |
25D |
| E1e22 |
Left front Vario-LED lamp unit |
25C |
| E1m1 |
Left headlamp range adjustment actuator motor |
25D |
| E1m3 |
Left light distribution actuator motor |
25D |
| E1n7 |
Actuation module for left front exterior lights LED |
26A |
| E1n9 |
Left headlamp control unit |
28C |
| E2 |
Right front lamp unit |
21C |
| E2e18 |
Right turn signal light, parking light, side marker light and daytime running light |
21D |
| E2e22 |
Right front Vario-LED lamp unit |
21C |
| E2m1 |
Right headlamp range adjustment actuator motor |
21D |
| E2m3 |
Right light distribution actuator motor |
21D |
| E2n7 |
Actuation module for right front exterior lights LED |
20A |
| E2n9 |
Right headlamp control unit |
18C |
| LIN 2 |
Wiper/inside rearview mirror LIN |
15D |
| LIN G1 |
Left headlamp LIN |
27C |
| LIN G2 |
Right headlamp LIN |
19C |
| N10/1 |
Front SAM control unit with fuse and relay module |
12E |
| N3/10 |
ME-SFI [ME] control unit |
20J |
| N3/9 |
CDI control unit |
17J |
| N30/4 |
Electronic Stability Program control unit |
3F |
| N51/5 |
Adaptive damping system control unit |
8D |
| N73 |
Electronic ignition switch control unit |
13A |
| N80 |
Steering column module control unit |
10H |
| S1 |
Exterior lights switch |
10C |
| S4 |
Combination switch |
7H |
| U225 |
Valid without code 483 Vehicle dynamics package |
31B |
| U74 |
Valid for diesel engines |
16J |
| U75 |
Valid for gasoline engines |
19J |
