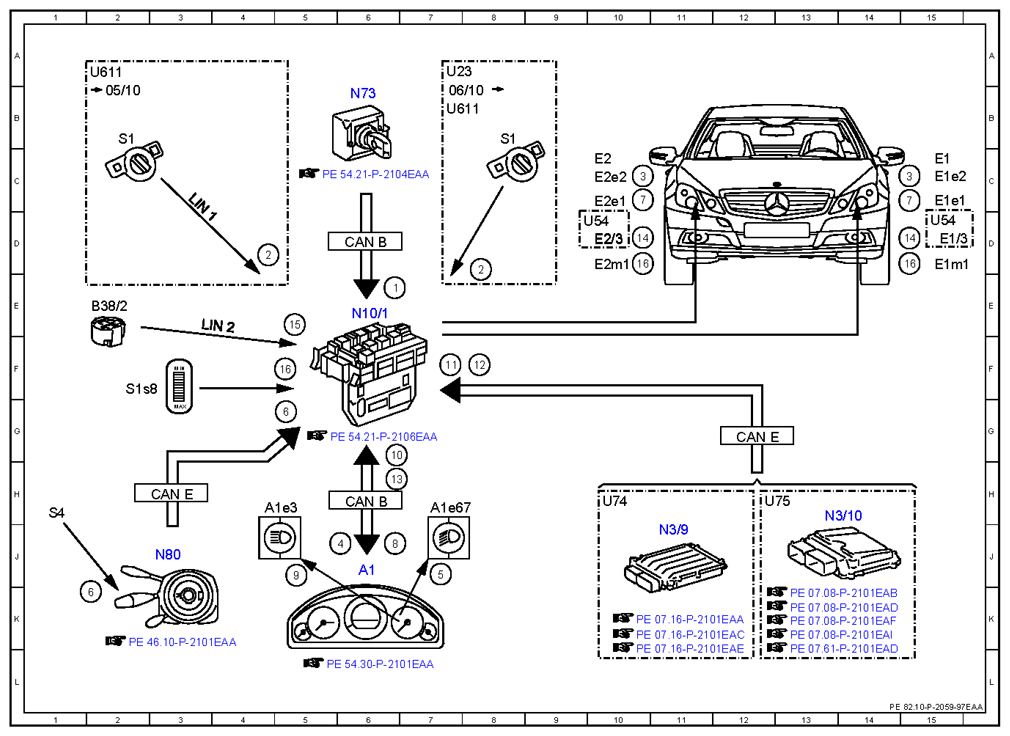

| 1 |
Circuit 15, status |
6E |
| 10 |
Daytime running lights, request |
6G |
| 11 |
Engine running, signal |
7F |
| 12 |
Drivetrain operational, signal |
8F |
| 13 |
Vehicle speed, signal |
6H |
| 14 |
Daytime running lights, actuation |
10D |
| 14 |
Daytime running lights, actuation |
15D |
| 15 |
Rain/light sensor, status |
5E |
| 16 |
Headlamp range adjustment actuator motor, actuation |
5F |
| 16 |
Headlamp range adjustment actuator motor, actuation |
10D |
| 16 |
Headlamp range adjustment actuator motor, actuation |
15D |
| 2 |
Exterior lights switch, status |
4D |
| 2 |
Exterior lights switch, status |
8D |
| 3 |
Low beams, actuation |
10C |
| 3 |
Low beams, actuation |
15C |
| 4 |
Low beams indicator lamp, request |
6J |
| 5 |
Low beams indicator lamp, actuation |
7J |
| 6 |
Combination switch, status |
2K |
| 6 |
Combination switch, status |
5G |
| 7 |
High beams, actuation |
10C |
| 7 |
High beams, actuation |
15C |
| 8 |
High beams, status |
6J |
| 9 |
High beam indicator lamp, actuation |
5J |
| A1 |
Instrument cluster |
6J |
| A1e3 |
High beam indicator lamp |
4H |
| A1e67 |
Low beam indicator lamp |
7H |
| B38/2 |
Rain/light sensor |
2E |
| CAN B |
Interior CAN |
6H |
| CAN B |
Interior CAN |
6D |
| CAN E |
Chassis CAN |
3H |
| CAN E |
Chassis CAN |
12G |
| E1 |
Left front lamp unit |
15C |
| E1/3 |
Left daytime running lamps headlamp |
15D |
| E1e1 |
Left high beam |
15C |
| E1e2 |
Left low beam |
15C |
| E1m1 |
Left headlamp range adjustment actuator motor |
15D |
| E2 |
Right front lamp unit |
10C |
| E2/3 |
Right daytime running lamps headlamp |
10D |
| E2e1 |
Right high beam |
10C |
| E2e2 |
Right low beam |
10C |
| E2m1 |
Right headlamp range adjustment actuator motor |
10D |
| LIN 1 |
Instrument panel LIN |
3C |
| LIN 2 |
Wiper/inside rearview mirror LIN |
3E |
| N10/1 |
Front SAM control unit with fuse and relay module |
6E |
| N3/10 |
ME-SFI [ME] control unit |
13H |
| N3/9 |
CDI control unit |
11J |
| N73 |
Electronic ignition switch control unit |
6B |
| N80 |
Steering column module control unit |
3J |
| S1 |
Exterior lights switch |
2B |
| S1 |
Exterior lights switch |
8B |
| S1s8 |
Headlamp range controller |
2F |
| S4 |
Combination switch |
1H |
| U23 |
Valid for convertibles |
7A |
| U54 |
Valid for all except Japan |
9D |
| U54 |
Valid for all except Japan |
15D |
| U611 |
Valid for Coupe |
2A |
| U611 |
Valid for Coupe |
7B |
| U74 |
Valid for diesel engines |
10H |
| U75 |
Valid for gasoline engines |
12H |
