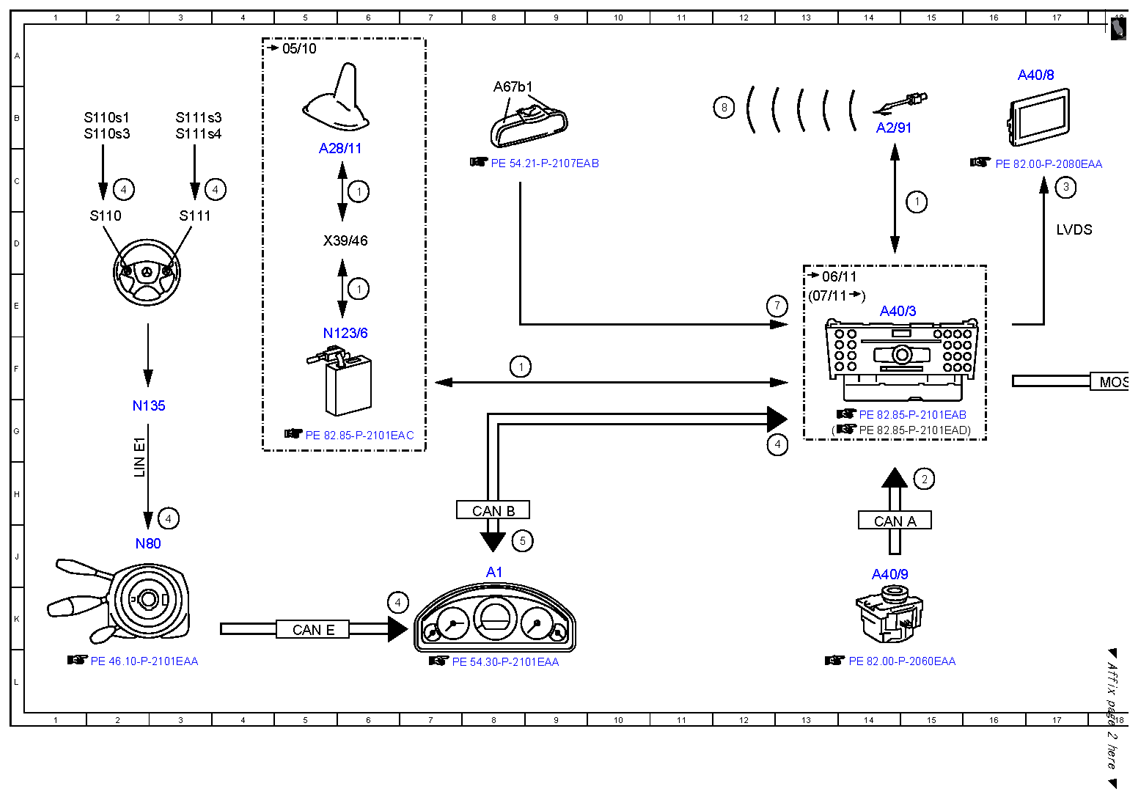

| 1 |
Telephone, signal |
6C |
| 1 |
Telephone, signal |
8F |
| 1 |
Telephone, signal |
6E |
| 1 |
Telephone, signal |
15C |
| 2 |
Audio/COMAND controller, request |
15H |
| 3 |
Audio/COMAND display, message |
17C |
| 4 |
Multifunction steering wheel button group, signal |
3H |
| 4 |
Multifunction steering wheel button group, signal |
6K |
| 4 |
Multifunction steering wheel button group, signal |
2C |
| 4 |
Multifunction steering wheel button group, signal |
4C |
| 4 |
Multifunction steering wheel button group, signal |
13G |
| 5 |
Instrument cluster, message |
8J |
| 6 |
Sound system amplifier, actuation |
20G |
| 7 |
Voice input, signal |
13E |
| 8 |
Bluetooth, signal |
12B |
| A1 |
Instrument cluster |
8J |
| A2/91 |
Bluetooth antenna |
14B |
| A28/11 |
Multifunction antenna |
5C |
| A40/3 |
COMAND control unit |
14E |
| A40/8 |
Audio/COMAND display |
16A |
| A40/9 |
Audio/COMAND control panel |
14J |
| A67b1 |
Hands-free system microphone |
8B |
| CAN A |
Telematics CAN |
14J |
| CAN B |
Interior CAN |
8H |
| CAN E |
Chassis CAN |
5K |

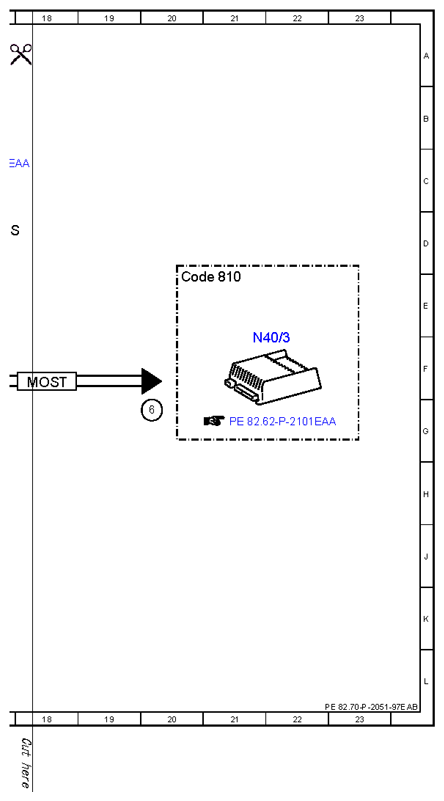

| Code 810 |
Sound system |
20E |
| LIN E1 |
Steering LIN |
2G |
| LVDS |
Low voltage differential signal |
17D |
| MOST |
Media Oriented System Transport |
18F |
| N123/6 |
Communication control unit |
5F |
| N135 |
Steering wheel electronics |
2G |
| N40/3 |
Sound system amplifier control unit |
21F |
| N80 |
Steering column module control unit |
2J |
| S110 |
Left multifunction steering wheel button group |
2D |
| S110s1 |
Scroll forward/back button |
1B |
| S110s3 |
System selection button |
1B |
| S111 |
Right multifunction steering wheel button group |
3D |
| S111s3 |
Accept/terminate phone call button |
3B |
| S111s4 |
Voice control system ON button |
3B |
| X39/46 |
Adapter cable electrical connector, Japan |
5D |
