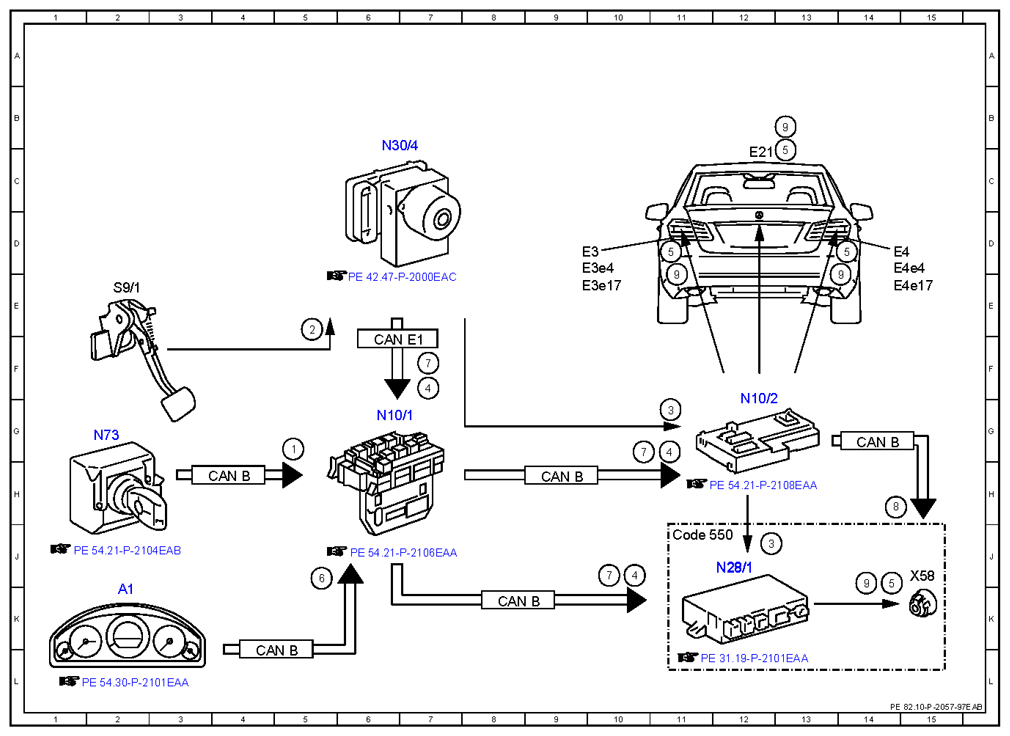

| 1 |
Circuit 15, status |
5G |
| 2 |
Brake light switch, status |
5E |
| 3 |
Circuit 54, status |
12J |
| 3 |
Circuit 54, status |
11G |
| 4 |
Service brake, status |
7F |
| 4 |
Service brake, status |
11G |
| 4 |
Service brake, status |
10J |
| 5 |
Brake lights, actuation |
14J |
| 5 |
Brake lights, actuation |
13C |
| 5 |
Brake lights, actuation |
11D |
| 5 |
Brake lights, actuation |
14D |
| 6 |
Vehicle speed, signal |
5J |
| 7 |
Emergency stop, signal |
10J |
| 7 |
Emergency stop, signal |
7F |
| 7 |
Emergency stop, signal |
10G |
| 8 |
Brake light dark phase, signal |
14H |
| 9 |
Flashing brake lights, actuation |
11E |
| 9 |
Flashing brake lights, actuation |
13B |
| 9 |
Flashing brake lights, actuation |
14J |
| 9 |
Flashing brake lights, actuation |
14E |
| A1 |
Instrument cluster |
2K |
| CAN B |
Interior CAN |
4H |
| CAN B |
Interior CAN |
8K |
| CAN B |
Interior CAN |
9H |
| CAN B |
Interior CAN |
4L |
| CAN B |
Interior CAN |
14G |
| CAN E1 |
Chassis CAN 1 |
6F |
| Code 550 |
Trailer hitch |
11J |
| E21 |
Center stop lamp |
12C |
| E3 |
Left rear lamp unit |
9D |
| E3e17 |
Left taillight and brake light |
9E |
| E3e4 |
Left stop lamp |
9D |
| E4 |
Right rear lamp unit |
14D |
| E4e17 |
Right taillight and brake light |
14E |
| E4e4 |
Right stop lamp |
14D |
| N10/1 |
Front SAM control unit with fuse and relay module |
6G |
| N10/2 |
Rear SAM control unit with fuse and relay module |
12G |
| N28/1 |
Trailer recognition control unit |
12J |
| N30/4 |
Electronic Stability Program control unit |
6C |
| N73 |
Electronic ignition switch control unit |
2G |
| S9/1 |
Stop lamp switch |
2E |
| X58 |
Trailer socket |
15J |
