| 1 |
Vehicle data, request |
26B |
| 1 |
Vehicle data, request |
25C |
| 2 |
Vehicle data, signal |
24C |
| 2 |
Vehicle data, signal |
29B |
| 2 |
Vehicle data, signal |
22F |
| 2 |
Vehicle data, signal |
22G |
| 2 |
Vehicle data, signal |
24H |
| 2 |
Vehicle data, signal |
27D |
| 3 |
Data from service center, signal |
26B |
| 3 |
Data from service center, signal |
26D |
| 3 |
Data from service center, signal |
28E |
| 3 |
Data from service center, signal |
27G |
| 3 |
Data from service center, signal |
15E |
| 3 |
Data from service center, signal |
24D |
| 4 |
Instrument cluster, message |
24J |
| 5 |
Operation, signal |
12H |
| 6 |
Internet, signal |
17B |
| 6 |
Internet, signal |
11C |
| 6 |
Internet, signal |
16D |
| 6 |
Internet, signal |
21C |
| 6 |
Internet, signal |
29B |
| 6 |
Internet, signal |
26B |
| 6 |
Internet, signal |
18B |
| 6 |
Internet, signal |
26C |
| 7 |
Low voltage differential signal video signal data transfer, signal |
4H |
| 8 |
Audio/COMAND display, actuation |
5F |
| 9 |
Circuit 15, status |
16E |
| 9 |
Circuit 15, status |
25E |
| A1 |
Instrument cluster |
23K |
| A2 |
Radio |
9F |
| A2/52 |
Emergency call system antenna |
27D |
| A2/83 |
WLAN antenna |
10B |
| A2/91 |
Bluetooth antenna |
18D |
| A28/11 |
Multifunction antenna |
30A |
| A40/3 |

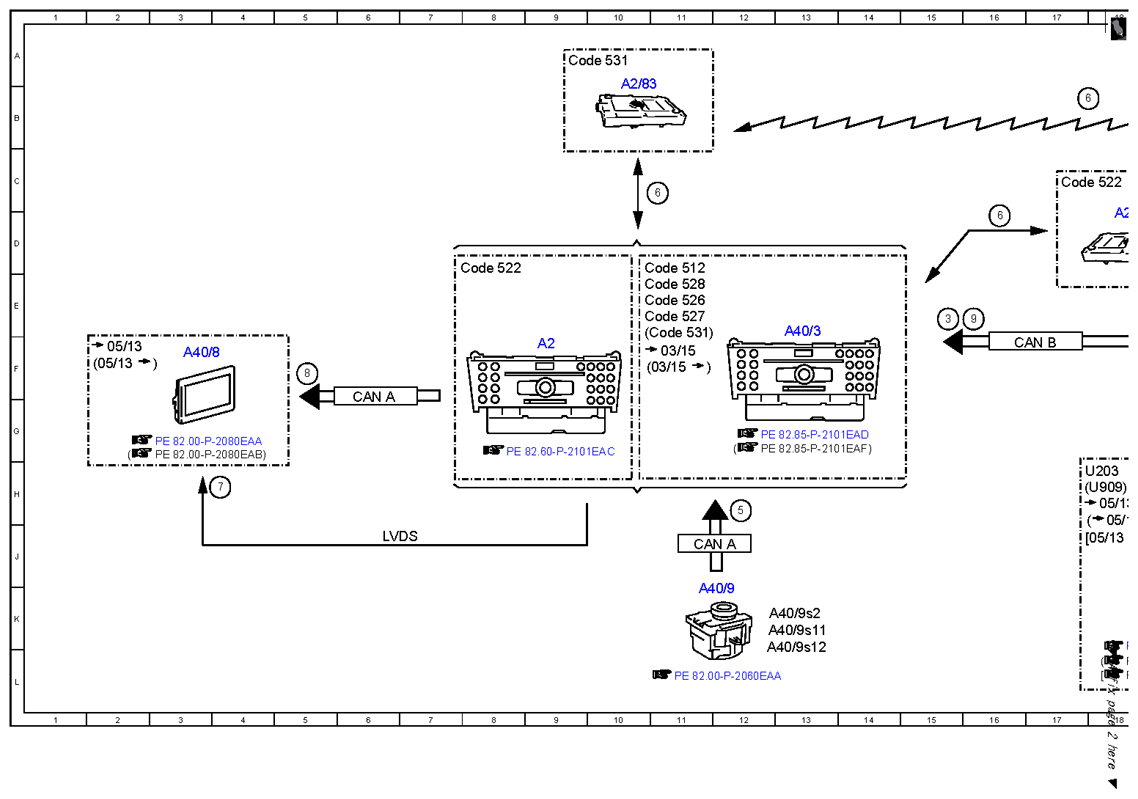

COMAND control unit |
13E |
| A40/8 |
Audio/COMAND display |
3F |
| A40/9 |
Audio/COMAND control panel |
11K |
| A40/9s11 |
Audio/COMAND controller |
13K |
| A40/9s12 |
"Delete" button |
13L |
| A40/9s2 |
"Back" button |
13K |
| CAN A |
Telematics CAN |
6G |
| CAN A |
Telematics CAN |
11J |
| CAN B |
Interior CAN |
20F |
| CAN B |
Interior CAN |
26F |
| CAN B |
Interior CAN |
23H |
| CAN B |
Interior CAN |
17F |
| CAN B |
Interior CAN |
26F |
| CAN D |
Diagnostic CAN |
23D |
| CAN E |
Chassis CAN |
20F |
| CAN E1 |
Chassis CAN 1 |
20G |
| Code 512 |
COMAND APS with DVD changer |
10D |
| Code 522 |
Audio 20 radio |
17C |
| Code 522 |
Audio 20 radio |
7D |
| Code 526 |
COMAND with single DVD drive (without navigation) |
10E |
| Code 527 |
COMAND APS (with navigation) |
10E |
| Code 528 |
COMAND with DVD changer |
10E |
| Code 531 |
COMAND APS |
9A |
| Code 531 |
COMAND APS |
10F |
| LVDS |
Low voltage differential signal |
6J |
| N10/1 |
Front SAM control unit with fuse and relay module |
23E |
| N10/2 |
Rear SAM control unit with fuse and relay module |
27H |
| N123/4 |

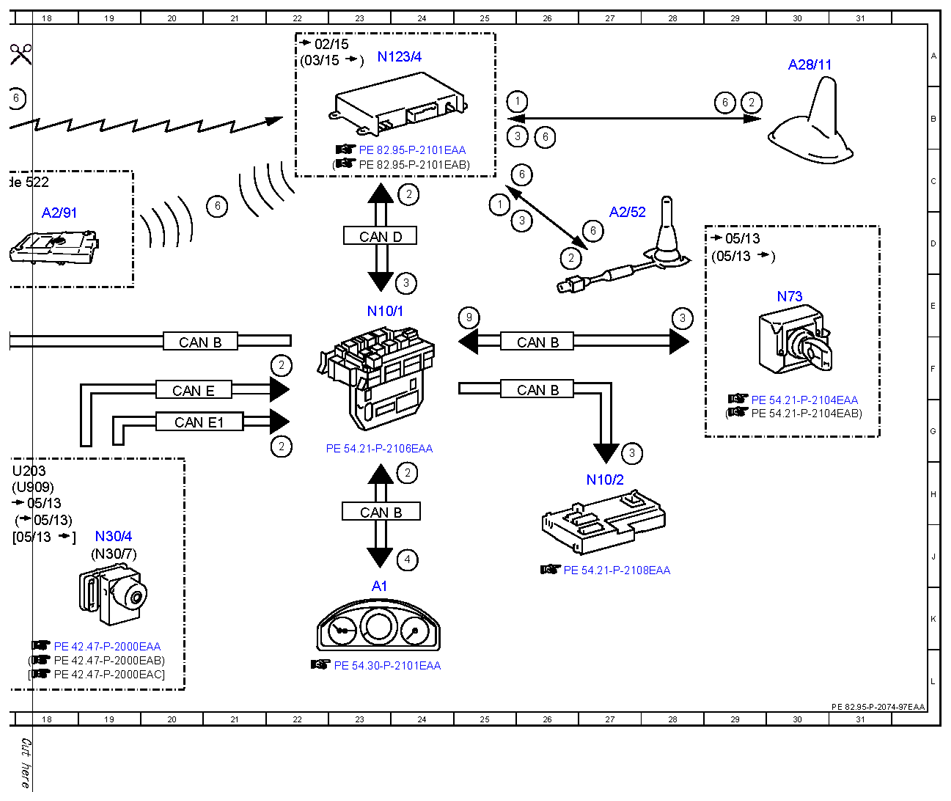

Emergency call system control unit |
23A |
| N30/4 |
Electronic Stability Program control unit |
19J |
| N30/7 |
Premium Electronic Stability Program control unit |
19J |
| N73 |
Electronic ignition switch control unit |
30E |
| U203 |
Valid without DISTRONIC PLUS |
17H |
| U909 |
Valid for DISTRONIC PLUS |
17H |
